GE Multilin PQMII-T20-C-A 高级电能质量表 – 工业用电安全卫士，稳定靠谱！

描述

GE PQMII-T20 是一款由通用电气（General Electric）精心打造的高性能工业控制模块，主要应用于发电系统及各类工业、商业场所的电力参数监测与电能质量分析场景。其设计融合了先进的传感技术、高效的数据处理算法以及可靠的电气元件，致力于为复杂多变的工业环境提供精确且稳定的电力质量监测服务，确保各类电气设备的安全、高效运行，预防因电能质量问题导致的设备故障与生产中断。通过对电压、电流、频率、功率因数、谐波等关键电气参数的实时监测与深度分析，帮助企业及时发现并解决电力系统中的潜在问题，优化电力使用效率，降低运营成本。​

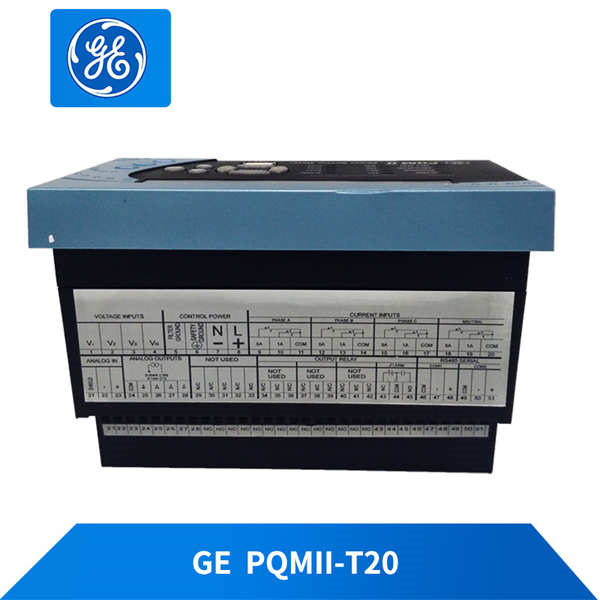

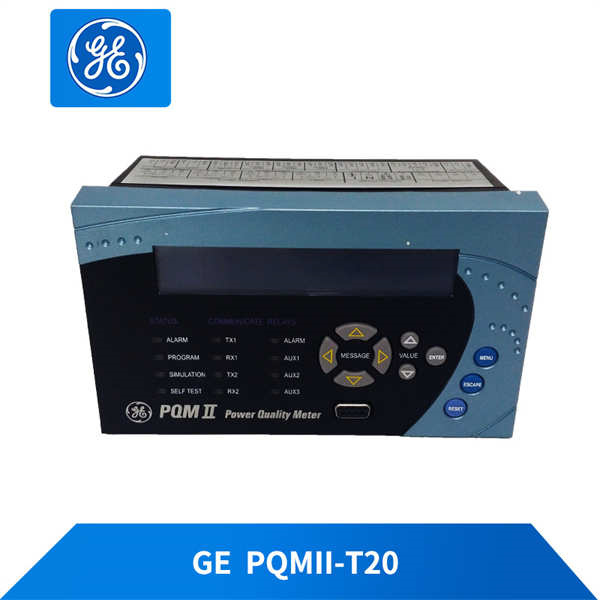

GE PQMII-T20

技术规格​

​

​

性能优势​

精准电力参数测量​

采用先进的真有效值（True RMS）测量技术，能够在复杂的电力波形环境下，精准测量电压、电流等参数，确保测量结果的准确性与可靠性。在存在高次谐波、电压波动等电能质量问题的工业现场，其对电压、电流的测量精度仍能稳定保持在 ±0.5%，为电力系统的运行分析提供坚实的数据基础。例如，在钢铁冶炼厂中，大量电弧炉等非线性负载产生复杂的谐波电流，PQMII – T20 可精确测量各相电压、电流的实际有效值，助力企业准确评估设备的用电情况，优化电力分配方案，避免因测量误差导致的电费核算偏差与设备运行隐患。​

全面电能质量分析​

不仅能实时监测常见的电力参数，还具备强大的谐波分析能力，可深入分析电压、电流中的谐波成分至 50 次谐波。通过对谐波含量的精确评估，企业能够及时发现因谐波污染引发的设备过热、噪音增大、寿命缩短等问题，并采取针对性的治理措施。在某电子制造企业中，由于大量开关电源设备的使用，导致电网谐波超标，PQMII – T20 及时检测到谐波问题，企业据此安装谐波滤波器，成功降低了设备故障率，提高了生产效率，保障了产品质量。​

宽温环境适应能力​

工作温度范围覆盖 – 20°C 至 + 60°C，部分型号甚至可达 – 20°C 至 + 70°C，能够适应各类极端恶劣的工业环境。无论是在寒冷的北方矿山，冬季室外温度可达 – 30°C 以下，还是在炎热的南方炼钢厂，车间内温度常超 50°C，PQMII – T20 都能稳定运行，持续为电力系统提供可靠的监测数据，减少因环境温度问题导致的设备故障与数据中断，确保工业生产的连续性与稳定性。​

便捷通信与系统集成​

支持 Modbus TCP/IP、RS – 485（Modbus RTU）等多种主流通信协议，可轻松与各类工业自动化控制系统、监控软件进行无缝集成。在智能工厂建设中，PQMII – T20 能快速接入工厂的 SCADA（数据采集与监视控制系统），将实时电力监测数据传输至中控室，便于管理人员远程监控电力系统运行状态，及时做出决策。同时，其紧凑的尺寸与轻量化设计，安装维护简便，有效降低了系统集成成本与后期运维难度。​

应用场景​

工业领域​

1. 制造业设备保护与节能：在汽车制造、机械加工等制造业工厂中，各类大型机床、自动化生产线等设备对电力质量要求极高。PQMII – T20 实时监测电力参数，一旦发现电压骤降、谐波超标等问题，立即发出报警信号，提醒运维人员及时处理，防止设备因电力故障受损，降低设备维修成本。同时，通过对电力数据的分析，帮助企业优化设备运行策略，合理安排生产班次，实现节能降耗。例如，某汽车零部件制造企业应用 PQMII – T20 后，通过优化电力使用，每年节省电费支出 10% 左右。​
2. 化工行业安全生产保障：化工生产过程中，许多反应设备、泵机等关键设备的稳定运行直接关系到生产安全。PQMII – T20 持续监测电力系统，确保电力供应的稳定性与可靠性，避免因电力波动引发化工反应失控、设备停机等安全事故。在某大型化工园区，通过部署多台 PQMII – T20 对整个园区的电力网络进行全面监测，及时发现并解决了多次潜在的电力问题，有力保障了化工生产的安全运行。​

商业领域​

1. 数据中心电力可靠性保障：数据中心作为信息时代的关键基础设施，对电力供应的稳定性要求近乎苛刻。PQMII – T20 实时监测数据中心的市电输入、UPS（不间断电源）输出等电力参数，及时发现电力异常，确保服务器、存储设备等关键 IT 设备的正常运行，防止因电力故障导致的数据丢失与业务中断。在某大型互联网企业的数据中心，PQMII – T20 与智能运维系统联动，当检测到市电电压出现轻微波动时，迅速切换至 UPS 供电，并通知运维人员排查市电故障，有效保障了数据中心的 7×24 小时不间断运行。​
2. 商场、写字楼舒适用电环境营造：在大型商场、写字楼等商业建筑中，照明系统、空调系统、电梯等设备众多，电力消耗大且对用电舒适性要求高。PQMII – T20 监测电力质量，确保电力供应稳定，避免因电压不稳导致灯光闪烁、空调制冷效果变差等问题，提升顾客购物体验与办公人员工作效率。同时，通过分析电力数据，帮助物业管理人员优化设备运行时间，降低能耗，实现节能减排目标。例如，某大型商场应用 PQMII – T20 后，通过合理调整空调系统运行时间，每年节省空调用电 15% 左右。​

电力行业​

1. 配电网监测与优化：电力公司利用 PQMII – T20 对配电网的各个节点进行电力参数监测，实时掌握配电网的运行状态。通过分析监测数据，及时发现配电网中的电压偏差、三相不平衡、谐波污染等问题，采取针对性的治理措施，如调整变压器分接头、安装无功补偿装置、治理谐波源等，优化配电网运行，提高供电质量，降低线损。在某城市的配电网改造项目中，安装 PQMII – T20 后，通过优化配电网运行，线损率降低了 3% – 5%。​
2. 分布式能源接入管理：随着太阳能、风能等分布式能源的广泛应用，其接入电网对电力质量产生了一定影响。PQMII – T20 可对分布式能源发电系统的输出电力进行监测，分析其电压、频率、功率因数等参数，确保分布式能源与电网的安全、稳定连接。同时，根据监测数据，合理调整分布式能源的发电功率与接入时间，实现分布式能源的高效利用与电网的可靠运行。在某分布式光伏电站项目中，PQMII – T20 实时监测光伏电站输出电力，当检测到光伏输出功率波动较大时，通过控制系统调整逆变器的工作参数，保障了光伏电力的稳定接入电网。​

相关产品​

• GE PQMII – T20 – C – A：同为 GE 的电力质量监测产品，与 PQMII – T20 功能相似，但在部分技术参数与应用场景上有所差异。PQMII – T20 – C – A 的功率测量精度更高，可达 ±0.2%，更适用于对功率测量精度要求极高的科研实验室、高端制造业等场景，可与 PQMII – T20 互为补充，满足不同客户的多样化需求。​
• GE Multilin 系列电表：如 GE Multilin 700 系列电表，侧重于电能计量与基本电力参数监测，可提供精确的电能消耗数据。与 PQMII – T20 相比，其电能计量功能更为专业，但在电能质量分析方面相对较弱。在一些对电能计量要求高、对电能质量分析需求相对简单的商业建筑、小型工厂等场景中，可将两者配合使用，Multilin 系列电表负责精确计量电费，PQMII – T20 负责深入分析电力质量，全面保障电力系统的稳定运行与合理计费。​
• 施耐德 PM800 系列电力监测仪表：该系列产品在电力监测领域具有较高知名度，具备多种电力参数监测与电能质量分析功能。与 PQMII – T20 相比，其通信接口更为丰富，支持更多的通信协议。在一些需要与多种不同品牌设备进行通信集成的复杂工业自动化项目中，可根据项目实际需求，将 PQMII – T20 与施耐德 PM800 系列仪表搭配使用，充分发挥各自优势，实现高效的电力监测与系统集成。​
• 西门子 SINAMICS 智能电网分析仪：主要用于电网电能质量分析与故障诊断，在电网故障定位、谐波分析等方面具有较强的技术优势。PQMII – T20 则更侧重于工业现场与商业场所的实时电力监测与常规电能质量分析。在大型电力工程建设中，当涉及到电网与工业用户的联合监测时，可将西门子 SINAMICS 智能电网分析仪用于电网侧的深度分析，PQMII – T20 用于工业用户侧的实时监测，两者协同工作，保障整个电力系统的安全稳定运行。​

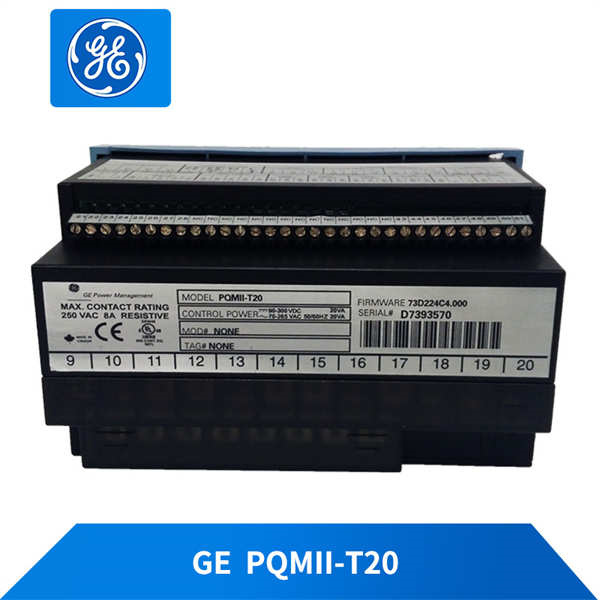

GE PQMII-T20

安装与维护​

安装前准备​

1. 根据实际应用场景与监测需求，合理选择安装位置，确保 PQMII – T20 能够准确采集到所需的电力信号。安装位置应尽量靠近被监测设备的电源进线端，且环境温度、湿度等条件满足设备工作要求。例如，在工业厂房中，避免将其安装在靠近大型电机、变压器等强电磁干扰源的位置，防止电磁干扰影响测量精度。​
2. 仔细检查设备外观是否有损坏、零部件是否齐全。使用专业工具测量输入电源电压，确保其在 PQMII – T20 规定的输入电压范围内，同时检查电源的稳定性与负载能力，确保能够为设备提供可靠的电力供应。若现场电源存在电压波动较大、谐波含量高等问题，考虑提前安装电源净化设备，以保障设备正常运行。​
3. 确认通信线路的连接方式与长度，选择合适规格的通信线缆。对于 RS – 485 通信接口，应采用屏蔽双绞线，且通信线缆长度不宜超过 1200 米，以保证通信的稳定性与可靠性。在布线过程中，注意将通信线缆与强电电缆分开敷设，避免信号干扰。​

维护建议​

1. 定期使用 GE 提供的专业监测软件，对 PQMII – T20 的测量数据进行分析，检查各项电力参数是否在正常范围内，关注是否有异常报警信息。设置合理的参数阈值，当电力参数超出正常范围时，及时发出预警，以便运维人员及时排查故障。例如，设置电压偏差阈值为 ±5%，当监测到电压偏差超过该阈值时，软件自动报警，提醒运维人员检查电力系统。​
2. 每隔 3 – 6 个月，对 PQMII – T20 的硬件进行检查，包括外观清洁、接线端子紧固等。使用干净的软布擦拭设备表面灰尘，防止灰尘积累影响设备散热与性能。检查接线端子是否松动、氧化，如有问题及时紧固或清理，确保电力信号与通信信号传输稳定。同时，检查设备的通风散热孔是否畅通，避免因散热不良导致设备过热损坏。​
3. 定期对通信链路进行测试，确保设备与上位机、其他监测设备之间的通信正常。可通过发送测试指令、查看通信日志等方式，检查通信是否存在丢包、延迟等问题。若发现通信故障，及时排查通信线缆、接口等部位，修复故障，保障数据传输的及时性与准确性。​
4. 当 PQMII – T20 出现故障时，应及时联系 GE 专业技术支持人员或具备相关资质的维修人员进行维修。维修人员在维修过程中，应严格按照设备维修手册进行操作，先进行故障诊断，确定故障原因，再进行针对性维修。对于无法修复的故障部件，应及时更换同型号、同规格的新部件，并在更换后进行全面的功能测试，确保设备恢复正常运行。
