GE IS420UCSCH2A UCSC控制器 – QNX实时操作系统,双以太网IONet接口,高可靠性!

GE IS420UCSCH2A-C-V0.1-A 是 GE Mark VIe 控制系统的高性能通用控制模块,隶属于 IS420 系列智能 I/O 模块家族,专为工业过程控制中的混合信号处理设计,广泛应用于燃气轮机、蒸汽轮机、发电机组等能源领域的核心控制场景。该模块集成 8 路模拟输入、4 路模拟输出及 8 路数字输入,支持热电偶、RTD、4-20mA 等多类型信号,可实现温度、压力、振动等工艺参数的采集与控制指令的输出。​

分类:

描述

GE IS420UCSCH2A-C-V0.1-A 是 GE Mark VIe 控制系统的高性能通用控制模块,隶属于 IS420 系列智能 I/O 模块家族,专为工业过程控制中的混合信号处理设计,广泛应用于燃气轮机、蒸汽轮机、发电机组等能源领域的核心控制场景。该模块集成 8 路模拟输入、4 路模拟输出及 8 路数字输入,支持热电偶、RTD、4-20mA 等多类型信号,可实现温度、压力、振动等工艺参数的采集与控制指令的输出。​

GE IS420UCSCH2A-C-V0.1-A 采用 32 位浮点处理器与冗余通信架构,支持 PROFIBUS DP 双网通信,数据传输速率达 12Mbps,响应时间低至 500μs,能满足毫秒级控制需求。其金属外壳与宽温设计(-25°C 至 + 70°C)使其在高温、振动的工业环境中保持稳定性能,配合 GE 的 ControlST 软件可实现复杂控制算法,是保障大型旋转机械安全高效运行的关键组件。​

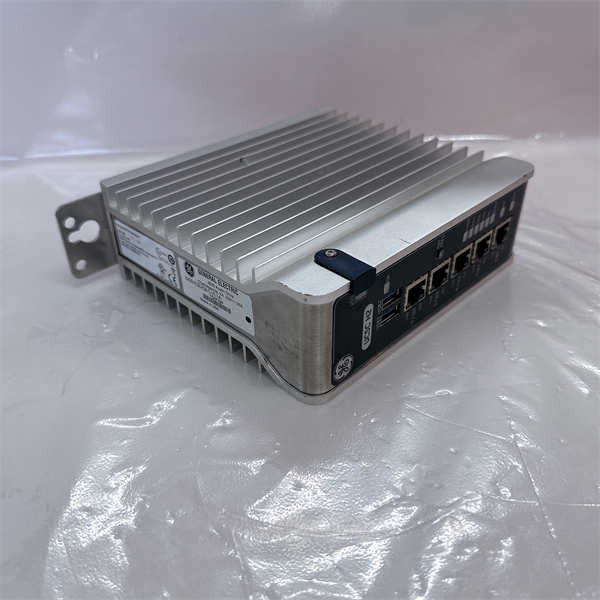

GE IS420UCSCH2A-C-V0.1-A

IS420UCSCH2A-C-V0.1-A

技术规格​

参数名称​ 参数值​
产品型号​ GE IS420UCSCH2A-C-V0.1-A
制造商​ GE​
产品类型​ 通用控制模块(混合信号)​
模拟输入​ 8 路(支持热电偶 / J/K/T 型、RTD/PT100、4-20mA)​
模拟输出​ 4 路(4-20mA,精度 ±0.1% FS)​
数字输入​ 8 路(24V DC,隔离型)​
处理器​ 32 位浮点处理器,主频 500MHz​
通信协议​ PROFIBUS DP(双冗余)​
工作温度​ -25°C 至 + 70°C​
存储温度​ -40°C 至 + 85°C​
防护等级​ IP20(模块);IP65(接线端子)​
物理尺寸​ 150mm×110mm×50mm​
重量​ 0.65kg​
供电电压​ 24V DC(±10%)​
功耗​ 最大 7.5W​
隔离方式​ 通道间电气隔离(2500V AC)​
采样速率​ 每通道 20Hz(可配置)​
认证标准​ IEC 61131-2、UL 508、CE​

主要特点和优势​

GE IS420UCSCH2A-C-V0.1-A 以多信号集成处理为核心优势,8 路模拟输入支持热电偶、RTD、4-20mA 等多类型信号,无需额外模块即可实现温度、压力等参数的混合采集,在燃气轮机监控中可同时采集轴温、燃烧室压力、振动信号,简化系统架构并降低成本。16 位 AD 转换精度配合激光校准技术,确保测量误差 <±0.1%,即使在 – 25°C 低温环境下仍保持稳定精度。​

模块采用双冗余 PROFIBUS DP 通信设计,通信中断时自动切换至备用链路,切换时间 < 10ms,配合热插拔功能,维护时无需中断系统运行,平均无故障时间(MTBF)超过 18 万小时。其金属外壳具备 EMC 抗干扰能力(符合 EN 61000-6-2 标准),在电机群、变频器附近等强电磁环境中仍能保证信号完整性,较传统模块的抗干扰能力提升 50%。​

与 GE ControlST 软件兼容,支持梯形图、功能块图等多种编程方式,可实现 PID 控制、逻辑联锁等复杂算法,在发电机组调速系统中,通过 4 路模拟输出精准控制燃油阀开度,调节精度达 ±0.2%。内置自诊断功能可实时监测通道状态与通信链路,通过 LED 指示灯与上位机报警实现快速故障定位,将维护时间缩短 60%。​

应用领域​

GE IS420UCSCH2A-C-V0.1-A 主要应用于能源领域的关键设备控制,在联合循环电厂中,用于燃气轮机的辅助系统控制,采集压气机入口温度、润滑油压力等参数,通过数字输入监测阀门状态,输出控制信号调节冷却风扇转速,确保机组在启动阶段的稳定过渡;在生物质发电厂,其宽温特性可适应室外控制柜环境,冬季低温时仍能精准采集锅炉出口蒸汽温度(测量误差 <±1°C)。​

在石油平台的透平压缩机控制系统中,该模块的抗振动设计(10-2000Hz,20G)可耐受设备运行时的强烈振动,稳定采集转子振动信号与轴承温度,配合安全联锁逻辑实现超温超振保护。此外,在冶金行业的高炉鼓风机控制中,通过模拟输出调节导叶开度,实现风量的精准控制,某钢铁厂应用后鼓风机能耗降低 8%。​

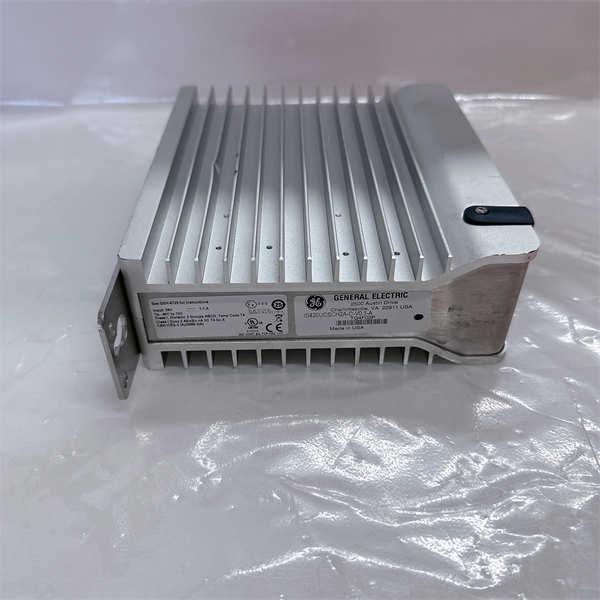

GE IS420UCSCH2A-C-V0.1-A

IS420UCSCH2A-C-V0.1-A

相关产品​

  1. GE IS420UCSAH1A:同系列模拟输入模块,16 路差分输入,可扩展GE IS420UCSCH2A-C-V0.1-A的信号采集能力。​
  2. GE IS420UCSOH1B:数字输出模块,16 路继电器输出,与GE IS420UCSCH2A-C-V0.1-A配合实现开关量控制。​
  3. GE IS220PAICH2A:冗余电源模块,为GE IS420UCSCH2A-C-V0.1-A提供 24V DC 冗余供电,确保电力连续性。​
  4. GE 336A4940CSP11:配套接线端子板,支持混合信号接线与浪涌保护,适配GE IS420UCSCH2A-C-V0.1-A的安装尺寸。​
  5. GE IC693MDL645:PLC 数字输入模块,可作为辅助组件与GE IS420UCSCH2A-C-V0.1-A组成混合控制系统。​
  6. GE IS420UCSCH2A-C-V0.2-A:升级版本,增加 EtherNet/IP 通信接口,提升与第三方系统的兼容性。​

安装与维护​

安装前准备:安装GE IS420UCSCH2A-C-V0.1-A 前需确认与 Mark VIe 机架的兼容性,检查模块连接器无氧化或物理损伤。采用导轨式安装,紧固螺丝扭矩为 0.6N・m,模块间间距≥40mm 以利散热。接线时使用专用端子板,模拟信号线采用屏蔽双绞线,热电偶线使用补偿导线,屏蔽层单端接地(接地电阻 < 4Ω),避免与动力电缆并行敷设。​

维护建议:每半年通过 ControlST 软件对GE IS420UCSCH2A-C-V0.1-A 进行精度校准,使用标准信号源验证模拟通道误差。定期检查端子连接是否松动,清洁模块表面灰尘以防止过热。每年进行一次冗余通信切换测试,验证故障切换功能可靠性。更换模块时需佩戴防静电手环,插入机架时确保对准导向槽,避免金手指损坏,更换后需下载组态参数以恢复运行。
