GE IS420UCSBH4A | TMR 安全CPU模块 | 关键燃机保护系统备件状态评估

Description

采购与生命周期摘要

• 型号: IS420UCSBH4A
• 品牌: GE (现 GE Vernova)
• 核心定位: Mark VIeS 三重模组冗余（TMR）安全系统主处理器（UCS – Universal Control Station）
• 生命周期状态: 已停产 (Obsolete)
• 采购风险: 极高（仅依赖有限原厂库存或认证二手渠道，价格波动显著）
• 关键作用: 作为 Mark VIeS 系统的中央逻辑执行单元，负责 API 670 合规的紧急停机决策，其失效将导致整套燃机/汽轮机保护功能丧失

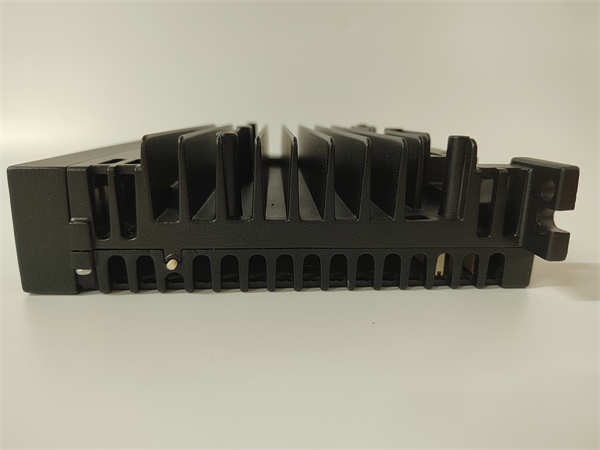

GE IS420UCSBH4A

关键技术规格 (备件核对用)

• 产品型号: IS420UCSBH4A
• 制造商: GE Power / GE Vernova
• 所属系统: Mark VIeS Turbine Safety System (TMR架构)
• 处理器架构: 三通道独立 32 位 RISC CPU，硬件同步与表决
• 安全认证: IEC 61508 SIL3, API 670 第5版, IEC 61511

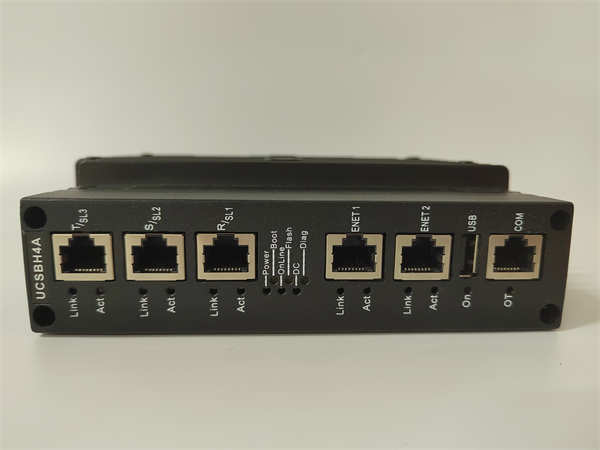

• 通信接口: 冗余以太网（RJ45）、RS-485（背板I/O通信）、支持光纤扩展
• 电源要求: 24 VDC 冗余供电（通过机架背板）
• 安装槽位: 占用 Mark VIeS TMR 控制机架主控槽（通常为 Slot 1/2/3 之一）
• 固件依赖: 需与特定版本 ToolboxST Safety 软件及 I/O 模块（如 IS420PDIIH1B）匹配
• 物理标识: 模块标签含 “IS420UCSBH4A” 及序列号，Rev 等级需与系统一致（如 Rev A/B/C）

系统定位与停机影响

IS420UCSBH4A 是 Mark VIeS 安全系统的核心处理单元，部署于燃气轮机、蒸汽轮机或压缩机组的独立保护系统（IPS）中。它不参与常规控制，仅在检测到超速、高振动、低润滑油压等危险工况时触发紧急停机（ESD）。该模块采用三重冗余设计，三个通道并行运算并通过硬件表决器输出最终指令。若 IS420UCSBH4A 完全失效（如三通道同时故障或无法同步），整个 Mark VIeS 系统将丧失保护能力，导致设备在严重异常下无法自动停机，可能引发转子飞车、轴承烧毁甚至 catastrophic failure。因此，其可用性直接关联重大资产安全与人身风险。

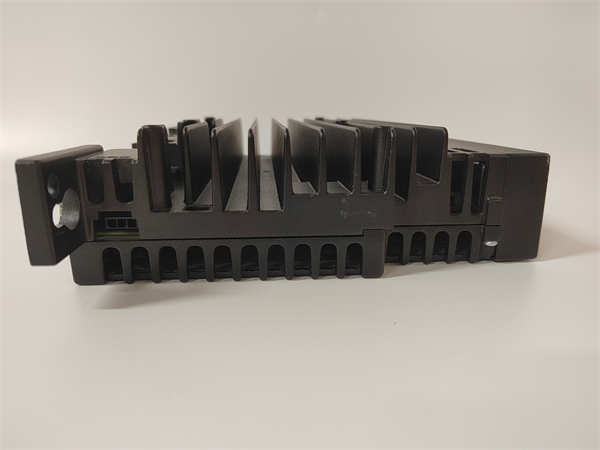

GE IS420UCSBH4A

可靠性分析与常见故障点

尽管 IS420UCSBH4A 设计寿命较长，但在长期运行中仍存在典型老化与失效模式。最常见的故障源于内部电解电容性能退化，尤其在高温控制室环境中，会导致电源管理单元输出纹波增大，进而引发 CPU 复位或通道失步。其次，背板连接器金手指氧化或插拔应力疲劳，可能造成通道间通信中断，触发“Voting Mismatch”报警。此外，该模块依赖机架提供的 24 VDC 电源质量，若现场存在频繁电压跌落或浪涌，可能损坏其 DC/DC 转换电路。

设计上的薄弱环节包括：无用户可更换电池（配置存储依赖非易失存储器，但长期断电仍存在固件校验风险）；对机架散热依赖性强，在通风不良机柜中易过热降频；以及固件版本与 I/O 模块强绑定，升级任一组件需全系统验证。

预防性维护建议：

• 每两年使用红外热像仪检查模块表面温升，确保不超过 65°C；
• 定期（建议每年）断电清洁背板插槽与模块金手指，使用无水酒精和防静电工具；
• 监控 ToolboxST 中的“Channel Delta Time”和“Sync Error Count”，异常增长预示通道漂移；
• 在计划停机期间执行完整的 TMR 表决测试，模拟单通道强制故障，验证系统降级运行能力。
