GE IS420UCSBH4A 单元控制器 – Mark VIe/VIeS 涡轮机控制系统核心 CPU！

描述

GE IS420UCSBH4A 的核心价值在于它能够以极高的速度和极端的可靠性执行复杂的机组控制和保护逻辑。它不是一个普通的 PLC，而是专门为高速、连续、复杂算法设计。它的功能包括：接收来自传感器和 I/O 模块的实时数据；运行机组启停顺序控制（Start-up/Shutdown Sequencing）、燃料调节（Fuel Governing）和负荷分配（Load Sharing）等复杂控制算法；同时，它也负责执行关键的安全保护功能（Protective Function），如超速保护（Overspeed Protection）和振动联锁等。在 Mark VIe/VIeS 系统中，为了实现极高的可用性，IS420UCSBH4A 通常以三模冗余（TMR, Triple Modular Redundancy）的方式配置（即三个模块并行工作，通过表决机制来确保控制的正确性），这是其高可靠性的基石。

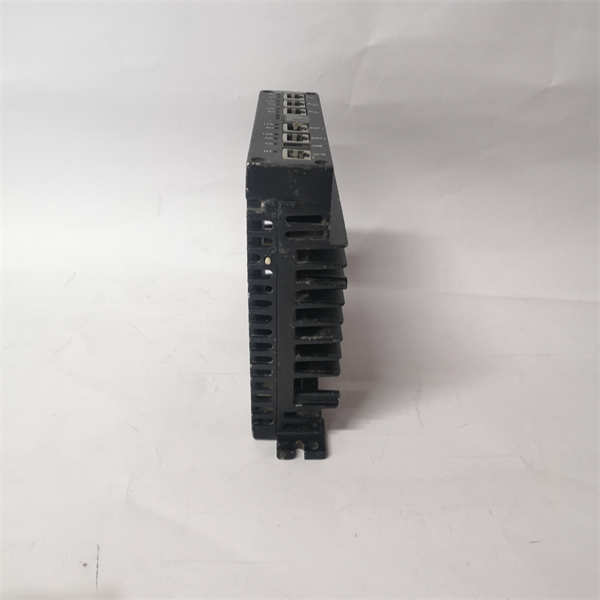

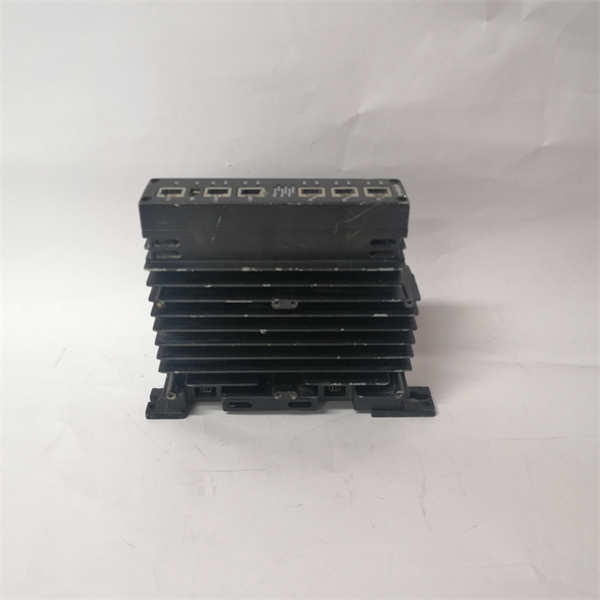

GE IS420UCSBH4A

主要特点和优势

GE IS420UCSBH4A 模块的强大之处，是其专为涡轮机械控制设计的高速、高冗余架构。

TMR 冗余架构支持和极高可靠性：

IS420UCSBH4A 最显著的特点是它能够完全融入 Mark VIe 系统的 TMR 架构。在 TMR 配置中，三个独立的 GE IS420UCSBH4A 模块（或类似的 UCSB 家族控制器）会同时、并行地执行相同的控制逻辑，并通过表决机制（Voting Mechanism）输出控制指令。这意味着即使一个或两个模块发生故障，系统仍能无扰动（Bumplessly）地继续运行，将系统的可用性提升到几乎 100%。这种设计是针对关键机组的最高安全和运行连续性要求而量身定制的。

高速以太网和数据处理能力：

作为 Mark VIe 的核心处理器，GE IS420UCSBH4A 内置了强大的处理器和高速存储器，确保了毫秒级（Millisecond Level）的控制回路扫描时间。它通过专用的控制以太网（Control Ethernet, UCCC/UCSA）与 I/O 模块和操作员界面进行高速数据交换。这种高性能的通信骨干，使得实时诊断（Real-Time Diagnostics）、故障波形记录和复杂控制算法得以快速有效执行，对于涡轮机这类快速动态变化的设备至关重要。

深度集成机组保护功能：

GE IS420UCSBH4A 不仅仅是执行顺序控制的“大脑”，它还集成了机组级的保护功能。它可以处理高速数字量输入（HSDI）和高频模拟量输入，实现对转速、火焰、振动等关键参数的快速响应保护。在安全版本 Mark VIeS 中，IS420UCSBH4A 的逻辑甚至可以达到 SIL 3 等级，确保在超速、超温等紧急工况下，能以最高可靠性触发紧急停车（Emergency Shutdown, ESD）。

The GE IS420UCSBH4A serves as the core Unit Controller for the Mark VIe/VIeS platform, specifically engineered for the challenging demands of high-value rotating machinery control. Its paramount feature is the ability to operate within a Triple Modular Redundancy (TMR) architecture, utilizing a continuous voting mechanism to ensure that even if two modules fail, the third GE IS420UCSBH4A sustains the critical control function without any process interruption.2 This design achieves near-perfect system availability for critical assets like gas and steam turbines.

Furthermore, the controller boasts a high-performance processor capable of executing complex governing and sequencing algorithms within millisecond-level scan times, crucial for managing the fast dynamics of turbine operations.3 It interfaces with the rest of the system via a dedicated Control Ethernet network, facilitating high-speed data acquisition, real-time diagnostics, and detailed fault recording. In its safety-rated configuration (Mark VIeS), the IS420UCSBH4A logic can meet Safety Integrity Level 3 (SIL 3) requirements, solidifying its role as the ultimate line of defense for machinery protection, including critical Overspeed Protection functions.4

GE IS420UCSBH4A 技术规格

应用领域

GE IS420UCSBH4A 模块的应用场景，几乎完全集中在大功率、高价值的关键旋转机械领域。

电力发电行业：在大型燃气轮机（如 GE Frame 7/9 级）和汽轮机的主燃油和蒸汽控制系统中，GE IS420UCSBH4A 是负责启动、同步、负载调节和紧急保护的核心大脑。它确保机组安全并网和高效运行。

石油天然气工业：在长输管道的压缩机站和液化天然气（LNG）工厂中，IS420UCSBH4A 控制着燃气轮机驱动的压缩机，对防喘振控制（Anti-Surge Control）和机组保护至关重要，保障管道输送的安全和连续性。

海洋钻井平台：在海上浮式生产储卸装置（FPSO）和钻井平台上，它用于控制发电涡轮机组，保证平台用电的极高可靠性和不间断供电，GE IS420UCSBH4A 的 TMR 架构在这里尤其关键。

重工业驱动：在大型石化或冶金厂中，它可能用于控制同步电机或大型工业压缩机的励磁和调速系统，确保流程的精确控制和设备安全。

相关产品

要配置或替换 GE IS420UCSBH4A，你需要了解它的“亲属”和“搭档”：

IS420UCSBH3A: 可能是 IS420UCSBH4A 的早期或略低配置版本，功能相似但硬件可能不同。

IS420JPDMG1A: Mark VIe 平台中的数字量 I/O 包（Digital I/O Pack），与 IS420UCSBH4A 通过 Control Ethernet 通信。

IS420YDIAG1A: Mark VIe 平台中的高速模拟量输入 I/O 模块，采集机组的振动、温度信号。

IS420TRLAH1A: Mark VIe/VIeS 平台的TMR 冗余控制器背板，IS420UCSBH4A 模块需要安装于其上。

IS420ESYS 系列：Mark VIeS 安全系统中的紧急停车模块，与 IS420UCSBH4A 共同构成安全控制逻辑。

URBH/UREH: Mark VIe 系统中的电源模块，为包括 IS420UCSBH4A 在内的所有电子元件供电。

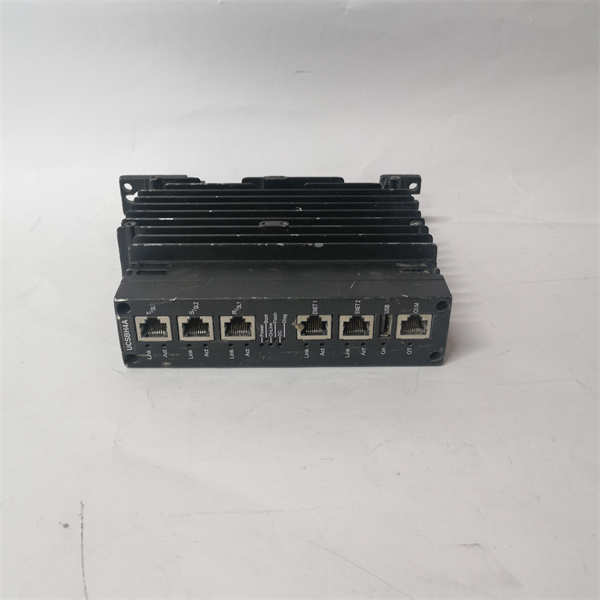

GE IS420UCSBH4A

安装与维护

安装前准备:在安装或更换 GE IS420UCSBH4A 模块时，安全程序和冗余操作是第一要务。必须严格遵循 GE 的 Mark VIe 系统维护手册。对于 TMR 系统，更换故障的 IS420UCSBH4A 通常支持在线热插拔（Hot Swap），但操作前必须通过 Toolbox 软件确认故障模块已被隔离且无负载。在非 TMR 或首次安装时，必须确保系统已断电且无危险电压。新模块插入背板后，需要通过 Mark*V/VI/VIe Toolbox 软件进行固件版本验证、控制逻辑下载和配置加载。任何配置错误都可能导致机组误跳闸或拒绝停车，后果非常严重。

维护建议: GE IS420UCSBH4A 模块的维护核心在于持续的冗余状态监测和软件管理。应定期通过 Mark*V/VI/VIe Toolbox 软件检查三个 IS420UCSBH4A 模块的同步状态、表决一致性和健康度诊断报告。任何冗余链路的故障都必须立即解决。应定期备份 IS420UCSBH4A 的控制逻辑和组态文件，并记录所有参数或固件的更改。由于该模块工作在机组控制柜中，保持控制柜内部的清洁、防尘和稳定的环境温度至关重要，以防止处理器过热和电子元件老化。
