GE IS420UCSBHЗA UCSB控制器模块

描述

GE IS420UCSBH3A是一款高性能的通用控制系统模块（UCSB Controller Module），专为GE Mark VIe和Mark VIeS系列工业控制系统设计。作为这一系列的核心组成部分，IS420UCSBH3A区别于传统控制器，其独特之处在于它是一个独立的计算单元，负责运行应用特定的控制系统逻辑，而不直接承载应用I/O。它通过板载的I/O网络（IONet）接口与外部I/O包进行通信，IONet是一种私有的、专用以太网，确保了控制器与I/O模块之间的高速、实时和确定性数据交换。GE IS420UCSBH3A内部搭载了1200 MHz Intel EP80579四核微处理器，并运行在专为工业应用设计的高速、高可靠性实时多任务操作系统QNX Neutrino上。这种强大的硬件和软件组合赋予了IS420UCSBH3A卓越的实时处理能力和高度可靠性，即使在控制器因维护或故障而断电时，其硬件和软件架构也能确保应用输入数据的完整性。此外，GE IS420UCSBH3A的紧凑型单模块设计和面板直接安装方式，有助于优化控制柜空间，并简化了安装和维护流程，使其成为燃气轮机、蒸汽轮机等关键工业应用中不可或缺的控制器。

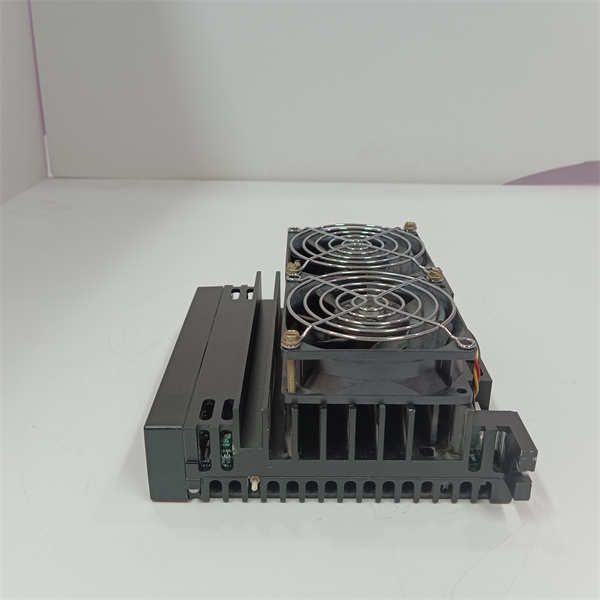

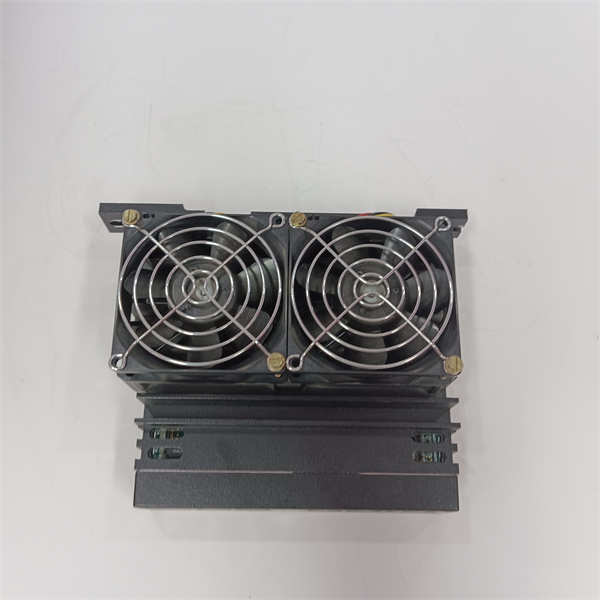

GE IS420UCSBH3A

技术规格

产品型号:IS420UCSBH3A

制造商:General Electric(GE)

产品类型:UCSB控制器模块

所属系列:GE Mark VIe/Mark VIeS控制系统

处理器:1200 MHz Intel EP80579四核微处理器

内存;256 MB DDR2 SDRAM(带ECC),2 GB NAND Flash

操作系统：QNX Neutrino RTOS

通信接口：3个100Base-TX以太网端口(R,S,T IONet)

同步协议;IEEE 1588(实现I/O同步精度达100微秒)

供电电压:24/28 VDC(最大32V)

功耗:峰值28.7 W/标称17.3 W

冷却方式:双冗余风扇(自带)

报警指示:多种前面板LED(Power,Boot,Online,Flash,DC,Diagnostic,OT,Link,Act)

安装方式:直接安装于面板钣金

安全认证:可实现SIL 2和SIL 3功能安全（与Mark VIeS安全I/O模块配合）

工作温度:0°C至65°C

主要特点和优势

GE IS420UCSBH3A控制器模块凭借其专为工业应用设计的高性能架构，在复杂的自动化和控制系统中展现出诸多关键特点和优势。

强大的实时处理能力：IS420UCSBH3A搭载1200 MHz Intel EP80579四核微处理器，并运行QNN Neutrino实时操作系统，确保了其在高速工业应用中的卓越性能。这种强大的处理能力使其能够快速执行复杂的控制逻辑，对实时数据做出即时响应，是燃气轮机、蒸汽轮机等大型旋转机械控制中实现精确性和稳定性的核心保障。

独立且高可靠的控制架构：区别于传统控制器，GE IS420UCSBH3A作为独立的UCSB控制器，不直接承载I/O，而是通过冗余的IONet网络与I/O包通信。这种设计提高了系统的灵活性和可靠性，即使控制器因维护或故障离线，其他控制器和I/O网络也能确保数据的连续性，避免单点故障，保障了系统的持续运行能力。

高效的I/O网络与同步：IS420UCSBH3A采用GE专有的IONet（I/O网络），这是一种高速、确定性的以太网协议，专门用于Mark VIe系统。通过IEEE 1588协议，控制器和I/O包之间的时钟同步精度可达100微秒，确保了所有输入数据的精确时间戳和控制指令的同步执行，对于高精度控制至关重要。

简化安装与维护：GE IS420UCSBH3A采用紧凑的单模块设计，可以直接安装到控制柜的面板钣金上，有效节省了宝贵的柜内空间。它无需跳线设置，不依赖电池，且自带双冗余风扇进行主动冷却，简化了安装复杂性并降低了长期维护需求。模块前面板的多种LED指示灯也极大地便利了现场诊断和故障排除。

支持功能安全和系统集成：IS420UCSBH3A在Mark VIeS系列中可以与安全I/O模块配合，实现SIL 2和SIL 3的功能安全能力，满足对高完整性安全回路的要求。同时，它无缝集成到GE Mark VIe控制系统中，提供全面的数据访问和强大的诊断功能，使得系统管理和优化更加高效。

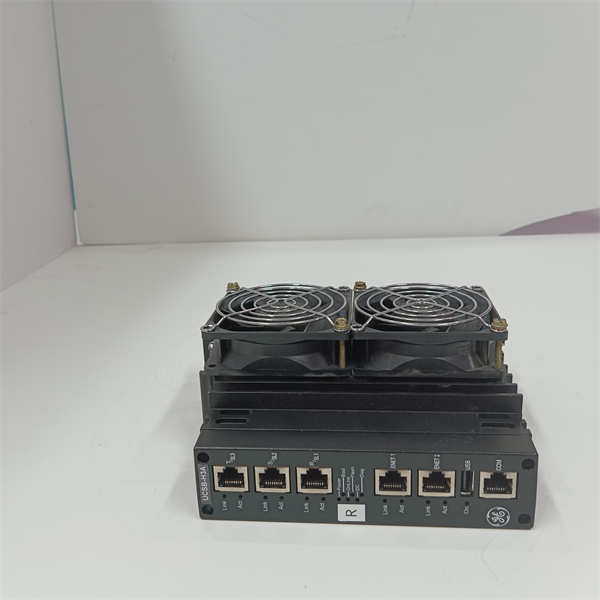

GE IS420UCSBH3A

应用领域

GE IS420UCSBH3A控制器模块凭借其强大的处理能力、高可靠性及实时性能，主要应用于对控制精度、系统稳定性和运行连续性有极高要求的关键工业领域。

燃气轮机控制系统：IS420UCSBH3A是GE Mark VIe/VIeS涡轮机控制系统中的核心控制器，广泛应用于燃气轮机的启动、停机、燃料管理、速度控制、负载控制、保护及顺序控制。它能够处理复杂的控制算法，确保燃气轮机安全高效运行，优化发电效率和排放。

蒸汽轮机控制系统：类似于燃气轮机，GE IS420UCSBH3A在蒸汽轮机控制中也扮演着关键角色，负责蒸汽流量、转速、发电机并网和保护等关键参数的精确控制，确保电力输出的稳定性和设备的长期可靠性。

发电机控制与保护：在电力生产中，无论是燃气轮机还是蒸汽轮机驱动的发电机，IS420UCSBH3A都用于实现发电机的励磁控制、电压调节、频率控制以及故障保护功能，确保电网稳定运行并保护昂贵的发电机设备。

压缩机控制系统：在石油天然气、化工等行业，大型离心式或往复式压缩机的防喘振控制、流量调节和保护是至关重要的。IS420UCSBH3A能够提供快速响应和高精度控制，确保压缩机在最佳效率点运行，并防止喘振等危险工况。

泵和风机系统：在大型工业泵站和风机驱动应用中，对泵和风机的速度、流量或压力进行精确控制，以优化过程效率和节约能源。IS420UCSBH3A的实时控制能力使其能有效管理这些设备的运行。

大型工业过程控制：凡是需要高速、高可靠性控制器来管理复杂过程逻辑、实时数据采集和设备互锁的工业场景，如金属加工、矿山机械、纸浆和造纸等行业的关键设备，GE IS420UCSBH3A都能提供稳健的控制解决方案。

安装与维护

安装前准备：在安装GE IS420UCSBH3A控制器模块之前，务必仔细阅读GE Mark VIe/VIeS控制系统的官方安装手册和安全指导。所有安装操作必须由经过GE认证或具有相关工业控制系统经验的专业人员进行，并严格遵守所有适用的电气安全、静电放电（ESD）防护以及现场操作规程。首先，确保相关设备的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电。由于IS420UCSBH3A包含对静电敏感的精密电子元件，操作时必须始终佩戴接地良好的防静电腕带和手套，并在防静电工作台上进行操作，避免静电放电对其造成损害。该模块设计为直接安装于控制柜的面板钣金上，请确保安装位置有足够的空间，并检查钣金表面是否平整、清洁。特别重要的是，IS420UCSBH3A采用双冗余风扇进行主动散热，安装时必须确保其散热翅片垂直安装，且周围气流无阻碍，以保证有效的空气对流，避免过热。在连接IONet以太网线缆和24/28 VDC电源线时，务必仔细检查所有线缆的规格、绝缘状态和连接端子，确保连接牢固且无误，并严格按照接线图进行布线，以防止电气短路或通信故障。

维护建议：为确保GE IS420UCSBH3A控制器模块及其所在控制系统的长期可靠运行和最佳性能，建议定期进行以下维护工作：保持控制柜内部以及IS420UCSBH3A模块本身的清洁，定期清除积聚的灰尘、油污或其他污染物，特别是散热风扇的进出风口和模块表面，因为这会影响散热效率并可能导致过热。定期检查所有电气和网络连接的紧固性，特别是IONet以太网端口和电源连接，防止因设备振动或环境变化导致的松动或腐蚀，这对于保持高速通信的稳定性和模块的可靠运行至关重要。虽然IS420UCSBH3A配备了多个前面板LED指示灯，用于显示电源、在线状态、启动、闪存和诊断信息，但更推荐利用GE ToolboxST软件等诊断工具，定期监控IS420UCSBH3A的CPU负载、内存使用情况、网络通信状态和错误日志。任何异常指示或报警都应立即进行调查和诊断。建议根据GE的官方指导，定期检查并更新IS420UCSBH3A的固件版本，以确保其具备最新的功能、性能优化和安全补丁，并与系统中的其他组件保持兼容性。由于IS420UCSBH3A是一个高度集成的专用控制器，通常不建议在现场进行元件级维修。一旦通过诊断确认模块故障，应遵循GE的官方备件更换流程，并使用原厂备件或经GE认证的替换件，以确保兼容性和设备的持续可靠运行。在进行任何维护或更换操作时，务必断开电源，并遵循所有相关的安全程序。

产品保障

GE对IS420UCSBH3A控制器模块的质量和性能提供坚实的产品保障。
