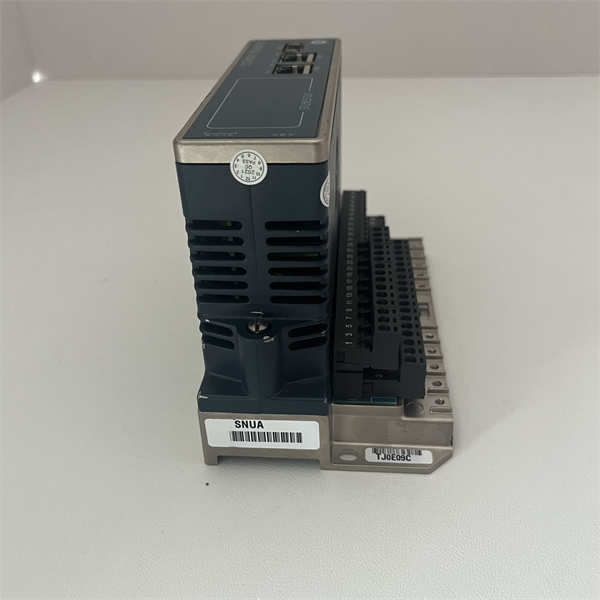

GE IS420PUAAH1A 通用输入/输出模块

描述

GE IS420PUAAH1A是一款由通用电气(GE)设计和制造的先进通用型输入/输出(I/O)模块，广泛应用于GE Mark VIe和Mark VIeS控制系统。作为这些关键工业控制系统（尤其是用于管理燃气轮机和汽轮机系统的Speedtronic系列）的重要组成部分，IS420PUAAH1A提供了卓越的灵活性和多功能性，能够处理各种类型的模拟和数字信号。该模块通过其十六个可独立配置的通道，允许用户根据具体应用需求灵活地定义每个通道的功能，从而减少了所需面板的数量，并缩小了系统占用的空间。

IS420PUAAH1A的核心价值在于其“通用”I/O能力，每个通道都可以配置为热电偶输入、RTD输入、电压输入、4-20 mA电流输入（带HART选项）、0-20 mA电流输出（带HART选项）、脉冲累加器或数字量输入/输出。这种高度的通用性使其能够适应广泛的工业应用场景，从简单的传感器监测到复杂的控制回路。该模块还支持10ms的快速帧速率，并具备自动重新配置和热插拔功能，确保了在严苛工业环境下的高性能、高可靠性和便捷维护。IS420PUAAH1A是GE Mark VIe和Mark VIeS系统实现精确过程监测和控制的基石。

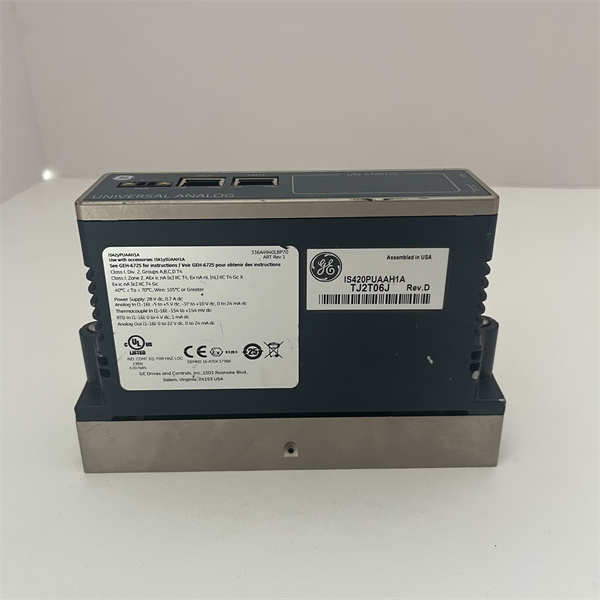

GE IS420PUAAH1A

技术规格

产品型号:IS420PUAAH1A

制造商:General Electric(GE)

产品类型:通用输入/输出模块(Universal Input/Output Module/I/O Pack)

所属系列:GE Mark VIe/Mark VIeS控制系统

通道数量:16个可独立配置通道(Simplex模拟通道)

支持I/O类型:热电偶输入、RTD输入、电压输入、4-20 mA电流输入(带HART)、0-20 mA电流输出(带HART)、脉冲累加器、数字量输入、数字量输出

兼容软件:ControlST V 7.02.00C或更高版本

帧速率:10 ms

扫描时间:5 ms(正常扫描时间，在指定温度范围内)

测量精度:优于0.1%(在指定温度范围内)

工作温度:-40°F至158°F(-40°C至+70°C)

相对湿度:5%至95%(非冷凝)

热插拔支持:支持(Hot-swapped replacement supported)

自动重配置:支持(Auto-reconfiguration supported)

供电:通常通过背板或端子板供电(Mark VIe/VIeS系统电源)

主要特点和优势

超强通用型I/O能力：GE IS420PUAAH1A最突出的特点是其卓越的“通用”I/O能力。其16个通道都可以通过软件灵活配置为多种输入或输出类型，包括热电偶、RTD、电压、电流（4-20mA或0-20mA）、脉冲累加器以及数字量。这种高度的灵活性使得一个模块能够替代多个专用模块，从而显著简化系统设计、减少备件库存并降低整体成本。

高精度与快速响应：IS420PUAAH1A具备出色的测量精度，在指定温度范围内优于0.1%，并支持10ms的快速帧速率和5ms的正常扫描时间。这种高精度和实时响应能力对于关键过程的精确监测和控制至关重要，确保控制系统能够及时准确地感知现场变化并采取相应动作，从而提高控制性能和系统稳定性。

紧凑型与模块化设计：该模块采用紧凑设计，提供可独立接线的“黑色区域”，支持逐通道调试。这种设计理念不仅减少了控制柜的物理占用空间，还使得安装和调试过程更加便捷高效。作为Mark VIe/VIeS系统的一部分，IS420PUAAH1A支持模块化扩展，方便系统根据需求进行灵活配置和未来升级。

支持热插拔与自动重配置：IS420PUAAH1A支持热插拔功能，允许在系统运行时进行模块更换，最大限度地减少了停机时间。同时，其自动重配置功能使得更换后的模块能够快速地与系统同步并投入运行，进一步提升了系统的可用性和可维护性。

工业级高可靠性：GE IS420PUAAH1A专为严苛的工业环境而设计，能够在极端温度（-40°C至+70°C）和高湿度（5-95%非冷凝）条件下稳定运行。其坚固的设计和高质量的组件确保了模块在振动、电气噪声等挑战性条件下依然能够长期可靠运行，是要求苛刻的工业应用的理想选择。

与ControlST软件无缝集成：IS420PUAAH1A模块专为与GE ControlST软件套件（V 7.02.00C或更高版本）配合使用而设计。ControlST提供了强大的组态、编程、诊断和维护工具，使得用户能够方便地配置IS420PUAAH1A的通道功能，进行系统调试和故障排除，从而优化整个控制系统的性能。

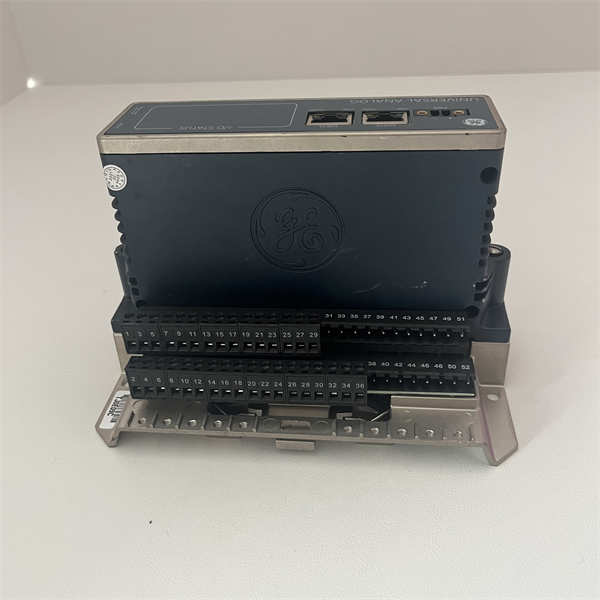

GE IS420PUAAH1A

应用领域

GE IS420PUAAH1A通用型输入/输出模块作为GE Mark VIe和Mark VIeS控制系统的重要组成部分，广泛应用于对过程监测、控制精度、系统可靠性和灵活配置有高要求的各类工业领域：

电力行业：在燃气轮机、汽轮机、水力发电机组以及其他发电厂设备中，IS420PUAAH1A用于连接各种传感器（如温度、压力、流量、振动）、变送器和执行器。它能够处理复杂的模拟量和数字量信号，对发电机、锅炉、辅机以及电力平衡(BoP)系统进行精确的监测和控制，确保发电机组的安全高效运行。

石油天然气行业：在油气勘探、开采、输送（管道）、炼化和压缩站等领域，IS420PUAAH1A被用于连接各类现场仪表和阀门，实现对油气流量、压力、温度、液位等关键参数的精确采集和控制。其在恶劣环境下的可靠性使其成为该行业分布式控制和安全系统（如Mark VIeS）的理想选择。

化工与石化行业：化工生产过程对温度、压力、流量等参数的精确控制至关重要。IS420PUAAH1A能够集成各种分析仪表和现场设备，对反应器、分离器、换热器等关键设备进行实时监测和控制，从而优化生产过程，提高产品质量和生产效率。

工业自动化与制造：在大型制造工厂、自动化生产线、包装机械和材料处理系统中，IS420PUAAH1A可作为通用的I/O接口，连接各种传感器、限位开关、执行器和驱动器，实现对生产设备和工艺流程的自动化控制。

冶金与采矿业：在钢铁冶炼、有色金属生产以及矿物处理等重工业领域，设备运行环境复杂，对控制系统的稳定性要求高。IS420PUAAH1A能够处理来自高温、高粉尘环境的各种信号，保障生产过程的连续性和安全性。

安装与维护

安装前准备:在安装GE IS420PUAAH1A通用输入/输出模块之前，务必详细阅读GE Mark VIe和Mark VIeS控制系统的官方安装手册、硬件手册以及针对IS420PUAAH1A模块的具体文档。了解其精确的安装步骤、电气连接图、散热要求和环境限制。进行任何安装或接线操作前，必须严格遵守电气安全规程，包括完全断开所有相关回路电源，执行锁定/挂牌(LOTO)程序，并采取静电防护(ESD)措施，因为电子模块对静电非常敏感。IS420PUAAH1A通常作为I/O Pack插接到兼容的端子板上。确保模块与端子板正确对齐并牢固插入。仔细检查所有现场信号线缆的连接，确保它们牢固可靠，并符合信号类型和安全要求。

维护建议:GE IS420PUAAH1A模块设计为在工业环境中长期稳定运行，但定期的检查和预防性维护可以进一步延长其使用寿命并确保系统可靠性。建议通过GE ControlST软件工具定期监控模块的运行状态、诊断信息和报警日志，及时发现并解决潜在问题。利用模块的诊断功能进行周期性测试，验证每个通道的输入/输出功能是否正常。保持安装IS420PUAAH1A的控制柜内部环境清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以确保良好的散热和防止腐蚀。定期检查所有外部线缆和连接器，确保没有松动、物理损伤或腐蚀。任何涉及模块内部组件的维修、更换或高级故障诊断，都应由经过GE授权或专业培训的工程师或技术人员进行，以确保操作的正确性、系统的安全性和可靠性。

产品保障

我们对GE IS420PUAAH1A通用输入/输出模块的卓越品质和在工业控制系统中的可靠性能提供坚实保障。
