GE IS220UCSAH1A 是通用电气（GE）专为工业自动化设计的高性能嵌入式控制器模块，隶属于Mark VIe 分布式控制系统，核心功能是为燃气轮机、蒸汽轮机等关键设备提供实时控制与健康监测。作为PAMC 声学监测处理器，它通过集成声学信号分析技术，可捕捉设备运行中的细微振动和噪音变化，实现早期故障预警与预测性维护，广泛应用于电力、石油化工、冶金等领域的高可靠性控制场景。
GE IS220UCSAH1A 采用 Freescale PowerPC 8349 处理器（667 MHz）和 QNX Neutrino 实时操作系统，支持复杂控制算法的高效执行。其内置 256 MB DDR SDRAM 和 1 GB CompactFlash 存储，可存储控制策略、历史数据及配置信息，确保系统在断电后仍能保留关键参数。模块通过双冗余以太网接口（10/100/1000 Mbps）与 IONet 专用网络实现与 I/O 模块的高速通信，同时支持 Modbus TCP/IP、DNP3、IEC 61850 等协议，可无缝对接 DCS、PLC 及第三方系统。
在工业自动化系统中，GE IS220UCSAH1A 承担着边缘控制与健康管理中枢的双重角色。其压铸铝外壳设计和 IP65 防护等级可抵御 – 40°C 至 + 70°C 的宽温环境及盐雾、振动等恶劣条件，适用于海上平台、冶金车间等场景。通过与 Mark VIe 系列的 I/O 模块（如 IS220PSCAH1A）配合，该模块可实现对温度、压力、流量等过程变量的实时监测与闭环控制，同时通过声学分析功能（如轴承振动、燃烧噪音监测）提前发现设备潜在故障，避免非计划停机。

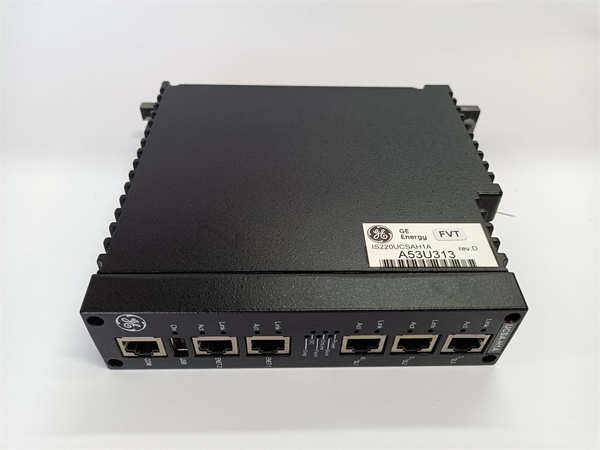

GE IS220UCSAH1A
技术规格
| 参数名称 | 参数值 |
| 产品型号 | GE IS220UCSAH1A |
| 制造商 | 通用电气（GE） |
| 产品类型 | 嵌入式控制器模块 / PAMC 声学监测处理器 |
| 供电电压 | 18-36 V DC（典型值 28 V DC） |
| 处理器 | Freescale PowerPC 8349（667 MHz） |
| 内存 | 256 MB DDR SDRAM + 1 GB CompactFlash |
| 操作系统 | QNX Neutrino 实时多任务操作系统 |
| 通信协议 | 以太网（10/100/1000 Mbps）、Modbus TCP/IP、DNP3、IEC 61850 |
| 数据接口 | 2×RJ45 以太网、1×USB、6×IONet 接口 |
| 工作温度 | -40°C 至 + 70°C（部分型号为 0-65°C） |
| 存储温度 | -55°C 至 + 100°C |
| 防护等级 | IP65（防尘防水） |
| 物理尺寸 | 169mm×85mm×180mm（高 × 宽 × 深） |
| 安装方式 | DIN 导轨或机架式安装，支持三重冗余配置 |
| 数据处理速度 | 实时响应时间＜2 ms，支持 10kHz 动态信号采集 |
| 认证 | CE、UL、CSA、ATEX（可选防爆型号） |
| 兼容系统 | Mark VIe 控制系统、EX2100 励磁控制器、System 1 状态监测软件 |
主要特点和优势
高可靠性与冗余设计：
GE IS220UCSAH1A 采用三重冗余架构，可通过相邻安装三个模块实现容错控制，故障切换时间＜50ms，确保在燃气轮机等关键设备中连续运行。其压铸铝外壳和宽温设计可抵御盐雾、振动等恶劣环境，例如某海上平台的燃气轮机采用该模块后，在盐雾腐蚀和剧烈振动条件下连续运行 5 年未出现数据中断。模块还支持带电插拔，故障时可快速更换，减少停机时间。
智能声学监测与预测性维护：
作为 PAMC 声学监测处理器，GE IS220UCSAH1A 可实时采集设备运行中的声学信号（如轴承振动、齿轮啮合噪音），通过内置 FFT 分析算法生成频谱图，结合机器学习模型预测设备剩余寿命。例如，某石化厂的离心压缩机通过该模块提前预警密封泄漏风险，避免了因介质泄漏导致的生产中断。模块还支持事件记录功能，可捕捉设备启停、故障等关键事件的波形数据，为事故分析提供完整证据链。
灵活的通信与系统集成：
模块支持多种通信协议，可通过 Ethernet/IP 与 Rockwell PLC、通过 Modbus RTU 与第三方智能电表对接。例如，某生物质发电厂通过GE IS220UCSAH1A 实现多台发电机的同步并网，无功功率分配精度达 ±1%，降低线路损耗。其开放式架构还支持 OPC UA 协议，可与工业物联网平台对接，助力企业实现数字化转型。
高效的边缘计算能力：
模块内置实时操作系统，可在本地执行复杂控制算法（如 PID 调节、模糊控制），减少对中央处理器的依赖。例如，某造纸厂的纸机控制系统通过GE IS220UCSAH1A 实现纸张张力的动态调整，产品合格率提升 15%。其 667 MHz 处理器和高速总线接口可处理高达 10kHz 的动态信号，满足高精度控制需求。
应用领域
电力行业：
在火电厂和水电站中，GE IS220UCSAH1A 用于汽轮机、发电机的振动监测和轴系状态分析。例如，某水电站通过该模块实时监测水轮机导叶振动，结合 AI 算法预测导叶疲劳裂纹，将检修周期从半年延长至两年，降低维护成本 40% 以上。其声学监测功能还可用于变压器局部放电检测，提前发现绝缘老化问题。
石油化工行业：
在炼油厂和化工厂中，模块用于压缩机、泵等旋转机械的健康管理。例如，某乙烯裂解装置的离心压缩机通过GE IS220UCSAH1A 监测振动和轴向位移，结合声学分析提前预警密封泄漏风险，避免了因介质泄漏导致的生产中断和环境事故。其冗余设计确保在连续生产环境中稳定运行。
冶金与制造业：
在钢铁厂和汽车制造车间中，模块用于轧机、齿轮箱的状态监测。例如，某汽车生产线的齿轮箱通过该模块实时监测啮合频率振动，成功识别出齿轮磨损早期信号，避免了因齿轮断裂导致的整条产线停工。其边缘计算能力可实现焊接机器人路径的精准跟踪，提升生产效率 25%。
海洋工程与船舶：
在海上平台和船舶动力系统中，模块用于柴油发电机、推进电机的振动监测。例如，某 LNG 运输船的主推进电机采用GE IS220UCSAH1A 后，通过分析振动数据优化轴承润滑周期，将电机寿命延长 30%。其 IP65 防护等级和宽温设计适用于船舶机舱的高温高湿环境。

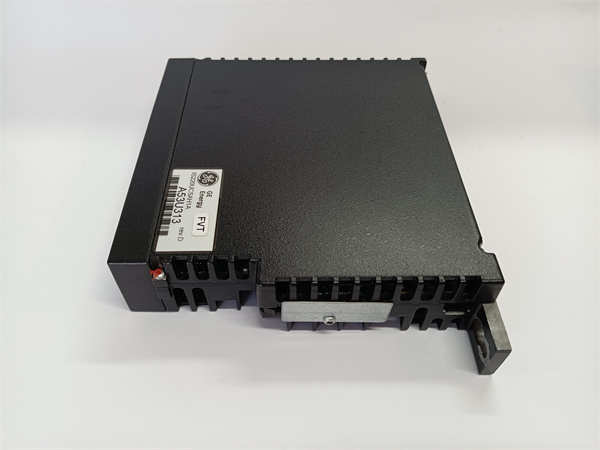

GE IS220UCSAH1A
相关产品
- IS220PSCAH1A 串行通信模块：与IS220UCSAH1A配套使用，提供 Modbus RTU 和 RS-232/485 通信功能，扩展系统数据交互能力。
- IS220TSVCH2ADC 转速监测模块：补充IS220UCSAH1A的转速测量功能，支持多传感器输入和超速保护。
- Mark VIe I/O 框架：为IS220UCSAH1A提供电源和扩展插槽，支持多模块级联。
- System 1 状态监测软件：与IS220UCSAH1A深度集成，提供设备健康评估、故障诊断和预测性维护功能。
- IS220UCSBH1A 升级版控制器：采用更高性能处理器，适合复杂模型控制应用。
- 3300 XL 电涡流传感器：为IS220UCSAH1A提供高精度位移和振动信号输入，适用于轴系监测。
- IS220UCSCH1A 紧凑型控制器：体积更小，适合空间受限的工业场景。
- IS220UCSDH1A 双冗余控制器：支持双控制器热备，提升系统可靠性。
- IS220UCSFH1A 防爆型控制器：符合 ATEX 认证，适用于爆炸性危险环境。
- IS220UCSGH1A 通用控制器：兼容多种通信协议，适合多品牌系统集成。
安装与维护
安装前准备：
在安装GE IS220UCSAH1A 前，需确认安装环境符合 IP65 防护要求，避免高湿度、强振动区域。使用 GE Mark VIe 组态软件加载预设配置文件，根据设备参数调整数据采集频率和报警阈值。接线时需区分电源端子（18-36 V DC）与信号端子，确保接地电阻小于 4Ω 以减少电磁干扰。模块支持 DIN 导轨安装，建议预留至少 50mm 散热空间以避免过热。
维护建议：
定期通过 Mark VIe 软件检查模块状态指示灯和报警日志，每季度清洁散热孔并紧固接线端子。建议每年进行一次全功能测试，验证数据采集精度和通信稳定性。若发现以太网接口通信中断，可通过 USB 接口连接模块进行诊断和固件升级。
