GE IS220PSVOH1B | 高动态电液伺服驱动卡 | 支持TMR与网络安全的现代控制接口

描述

关键技术规格

• 产品型号: IS220PSVOH1B
• 制造商: GE Vernova
• 所属系统: GE Mark VIeS 涡轮控制系统（基于PACSystems RX7i硬件平台）
• 控制通道数: 2个独立伺服回路（支持双油动机或两个独立阀门）
• 输出信号: ±10 VDC，最大输出电流 60 mA/通道（优于前代IS200VSVOH1BDC的50 mA）
• LVDT激励: 4 kHz 正弦波，3–8 Vrms（软件可调），支持半桥/全桥LVDT
• 位置反馈精度: ±0.05% of full scale（典型值，优于前代±0.1%）
• 闭环控制周期: < 1 ms（依托RX7i高速背板与专用DSP）
• 诊断功能: 实时LVDT开路/短路检测、伺服阀线圈阻抗监测、输出超限告警、通道健康状态上报
• 冗余支持: 完全兼容TMR（三重冗余）架构，三卡输出经硬件表决驱动伺服阀
• 安装方式: 插入Mark VIeS I/O Pack（基于RX7i机架），需搭配专用端子基座（如IS220TVSOH1A）
• 网络安全: 支持固件签名验证、安全启动、通信加密（依托Mark VIeS整体安全架构）

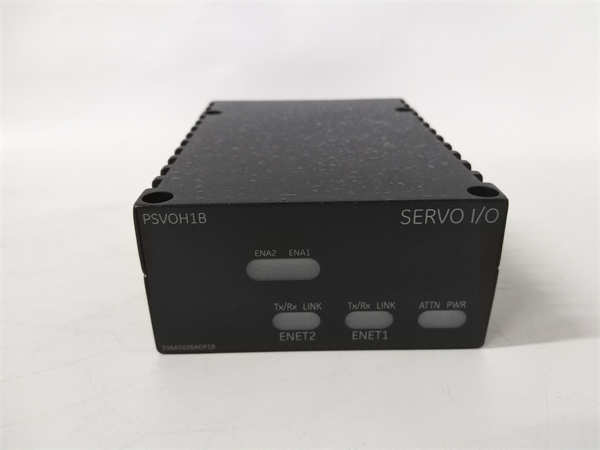

GE IS220PSVOH1B

核心性能与选型优势

IS220PSVOH1B 是 GE Mark VIeS 平台中面向下一代燃机控制的伺服输出模块，在性能、可靠性和智能化方面相较前代IS200系列实现显著跃升。其输出驱动能力提升20%，配合更快的闭环控制周期（<1 ms），可实现对HA级重型燃机燃料阀和进口导叶（IGV）的毫秒级精准调节，有效抑制燃烧振荡、优化启停曲线并提升负荷响应速度。

该模块的核心亮点在于增强型诊断能力与深度系统集成。它不仅能检测传统LVDT断线故障，还可通过线圈阻抗分析预判伺服阀机械卡涩或磨损趋势，为预测性维护提供数据基础。所有诊断信息通过GEnet/IP实时上传至控制器，并可通过OPC UA服务开放给上位系统，实现从“故障后维修”向“状态检修”转变。

从项目总拥有成本（TCO）角度看，IS220PSVOH1B通过减少现场调试时间（得益于自动LVDT相位识别与参数自整定）、降低非计划停机率（早期故障预警）、以及延长设备寿命（精确控制减少机械冲击），为客户创造长期价值。同时，作为在产型号，其未来5–10年的备件供应和技术支持有充分保障，规避了老旧平台的生命周期风险。

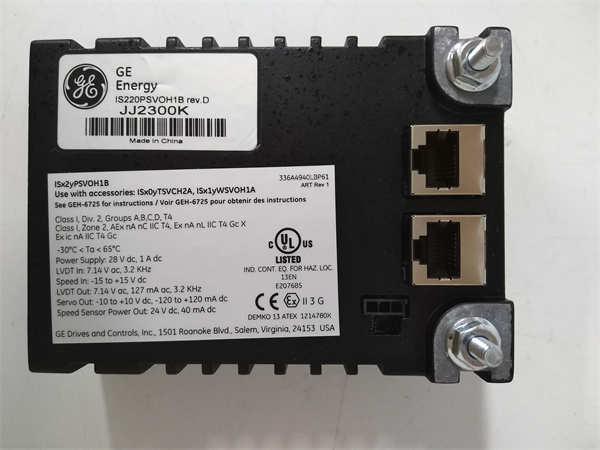

GE IS220PSVOH1B

系统集成与扩展性

IS220PSVOH1B 在 GE ControlST 工程环境中进行组态与调试（ControlST v7.0及以上）。该平台提供统一的硬件配置、逻辑编程与诊断视图，支持图形化伺服回路整定工具，大幅缩短 commissioning 周期。其基于IEC 61131-3标准，便于复用现有控制策略。

在网络层面，模块通过Mark VIeS的 GEnet/IP 高速背板与RX7i控制器通信，该网络基于千兆以太网，支持确定性实时数据传输。系统可无缝集成至工厂OT网络，并通过OPC UA或MQTT将伺服状态、诊断事件推送至MES、云平台或移动终端，支持远程专家诊断。

扩展性方面，单个Mark VIeS站可灵活配置多块IS220PSVOH1B，满足多阀门控制需求。其与IS220系列其他I/O模块（如温度输入IS220PTCCH1B、振动监测IS220PVIBH1B）共享同一硬件平台和电源架构，简化备件管理。TMR冗余部署仅需增加模块数量，无需额外表决硬件，系统架构简洁可靠。整体设计兼顾高性能与高可用性，特别适合对安全性、效率和数字化水平要求严苛的新建能源项目。
