GE IS220PSCAH1A 串行Modbus通信I/O模块

描述

GE IS220PSCAH1A是一款由通用电气(GE)设计和制造的高级串行Modbus通信I/O模块，主要应用于GE Mark VIe和Mark VIeS控制系统。作为这些关键工业控制系统的重要组成部分，IS220PSCAH1A的核心功能是提供与外部设备进行串行Modbus通信的接口，从而实现数据的采集、交换和控制。该模块充当工业控制网络与各种串行设备之间的桥梁，例如传感器、执行器、智能仪表或第三方系统，这些设备可能通过RS232、RS422或RS485半双工标准进行通信。

IS220PSCAH1A的设计旨在提供高度的灵活性和可靠性。它具备六个独立可配置的串行收发器通道，每个通道都能够根据具体应用需求进行参数设置，包括数据位、奇偶校验、波特率和站地址等。此外，该模块还集成了双RJ45以太网连接器，支持Ethernet Modbus Master协议（在单工网络配置下），进一步扩展了其通信能力。通过执行自诊断测试和监测模拟输入（如位置和压力）的配置限值，IS220PSCAH1A确保了数据的准确性和系统的稳定性，并能在检测到异常时生成报警，从而成为汽轮机、燃气轮机和电力平衡(BoP)等关键工业应用中不可或缺的通信和诊断接口。

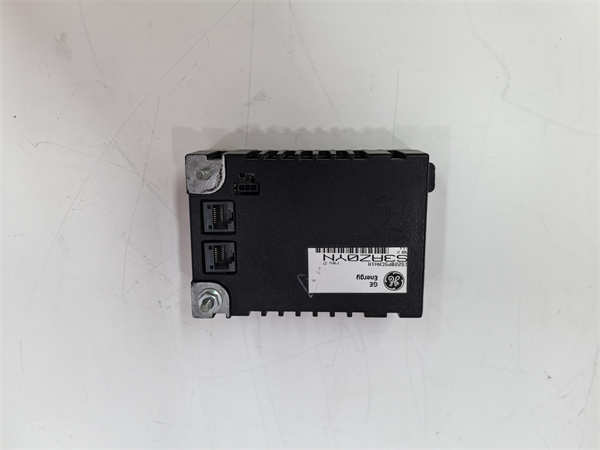

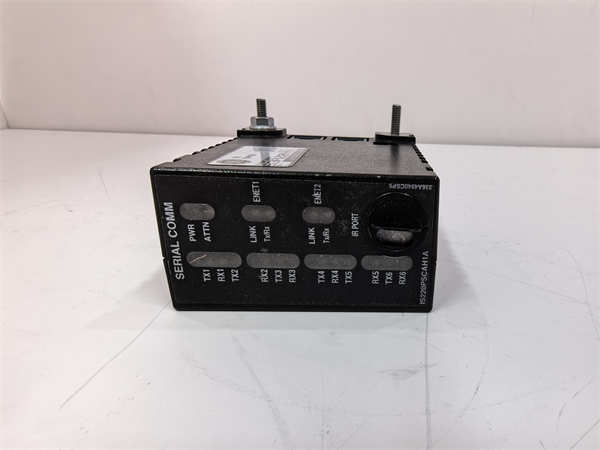

GE IS220PSCAH1A

技术规格

产品型号:IS220PSCAH1A

制造商:General Electric(GE)

产品类型:串行Modbus通信I/O模块/I/O Pack

所属系列:GE Mark VIe/Mark VIeS控制系统

通信协议:串行Modbus(RTU Master)，Ethernet Modbus Master

串行通道数:6个独立可配置串行收发器通道

支持串行标准:RS232,RS422,RS485半双工

波特率(Master):300,600,1200,2400,4800,9600,19200,38400,57600,115200 bps

数据位:7或8位

奇偶校验:偶数(Even),无(None),奇数(Odd)

以太网接口:双RJ45以太网连接器

供电电压:24/28 VDC(标称)

安装方式:表面安装(Surface-Mount)，通常安装在对应的端子板上

工作温度:-40°C至+70°C(-40°F至158°F)

诊断功能:自诊断测试，模拟输入监测(位置/压力)

主要特点和优势

多功能串行通信支持：GE IS220PSCAH1A模块的核心优势在于其强大的串行通信能力。它配备了六个独立可配置的串行通道，支持RS232、RS422和RS485半双工标准，这使得它能够与各种工业设备进行通信，包括老旧设备和需要特定串行接口的智能仪表。这种灵活性确保了其在各种工业自动化场景中的广泛适用性。

灵活的Modbus Master功能：IS220PSCAH1A作为串行Modbus Master服务，具备高度的可配置性。用户可以为每个端口单独设置数据位（7或8）、奇偶校验（偶数、无或奇数）和波特率等参数，甚至可以配置站地址和32位数据字顺序。这种细致的配置能力使得模块能够适应不同Modbus设备的通信要求，并实现高效的数据交换。

集成以太网连接：除了串行接口，IS220PSCAH1A还提供了两个RJ45以太网端口，支持Ethernet Modbus Master协议（在单工网络配置下）。这使得模块能够同时利用串行和以太网通信的优势，在现代化控制系统中提供更广泛的连接选项和更高速的数据传输能力，方便与上位机或企业级系统集成。

强大的自诊断与报警功能：IS220PSCAH1A内置了自诊断功能，能够持续监测模块自身的运行状态，并能监控连接的模拟输入（如位置和压力）是否超出预设的高低限值。当检测到异常情况时，模块能够生成报警信息，这对于早期发现故障、进行预测性维护以及确保系统稳定运行至关重要。

工业级高可靠性设计：GE IS220PSCAH1A专为严苛的工业环境设计，具有出色的抗电磁干扰能力和宽泛的工作温度范围（-40°C至+70°C）。其坚固的结构和高质量的组件确保了模块在振动、极端温度和电气噪声等挑战性条件下依然能够长期稳定可靠地运行，从而保障关键过程的连续性。

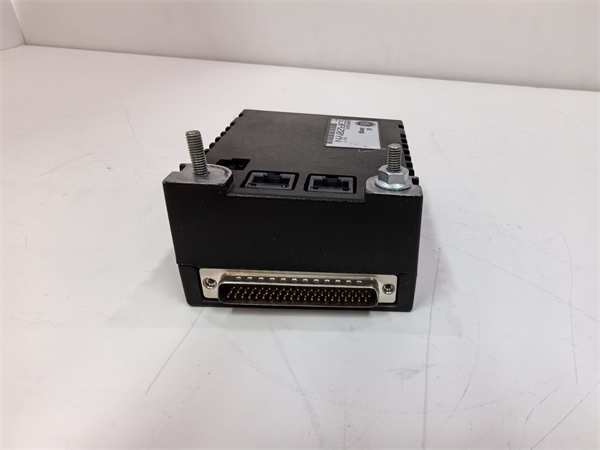

GE IS220PSCAH1A

应用领域

GE IS220PSCAH1A串行Modbus通信I/O模块作为GE Mark VIe和Mark VIeS控制系统的关键组成部分，广泛应用于对通信集成、数据采集和系统可靠性有高要求的工业领域：

电力行业：在发电厂（包括燃气轮机、汽轮机、水力发电机组）、变电站和配电网络中，IS220PSCAH1A用于连接各种智能仪表、保护继电器、断路器和其他现场设备，通过Modbus协议进行数据交换。它对于实现汽轮机、燃气轮机的控制和监测，以及整个电力平衡(BoP)系统的自动化至关重要。

石油天然气行业：在油气勘探、开采、运输（管道）、炼化和压缩站等领域，IS220PSCAH1A被用于连接远程终端单元(RTU)、流量计、压力传感器、阀门控制器等设备，实现对现场数据的实时采集和远程控制。其在恶劣环境下的可靠性使其成为该行业的理想选择。

化工与石化行业：化工生产过程复杂，涉及大量参数的监测和控制。IS220PSCAH1A能够帮助化工厂将各种分析仪表、泵、风机和反应器等设备的数据集成到中央控制系统，实现过程优化和安全管理。

工业自动化与制造：在大型制造工厂、自动化生产线和过程控制系统中，IS220PSCAH1A可用于连接各种Modbus兼容的自动化设备，如可编程逻辑控制器(PLC)、人机界面(HMI)、机器人控制器和视觉系统，实现设备间的互联互通和数据共享。

水处理与基础设施：在自来水厂、污水处理厂和城市基础设施（如供暖、通风和空调系统）中，IS220PSCAH1A可用于连接各种泵、阀门、传感器和计量设备，实现远程监控和自动化控制，提高运营效率。

安装与维护

安装前准备:在安装GE IS220PSCAH1A串行Modbus通信I/O模块之前，务必详细阅读GE Mark VIe和Mark VIeS控制系统的官方安装手册、硬件手册以及针对IS220PSCAH1A模块的具体文档。了解其精确的安装步骤、电气连接图、环境限制和所有相关的安全操作规程。进行任何安装或接线操作前，必须严格遵守电气安全规程，包括完全断开所有相关回路电源，执行锁定/挂牌(LOTO)程序，并采取静电防护(ESD)措施，因为电子模块对静电非常敏感。IS220PSCAH1A通常作为I/O Pack插接到兼容的端子板上。确保模块与端子板正确对齐并牢固插入。仔细检查所有串行通信线缆、以太网线缆和电源线的连接，确保它们牢固可靠，并符合通信标准和安全要求。

维护建议:GE IS220PSCAH1A模块设计为在工业环境中长期稳定运行，但定期的检查和预防性维护可以进一步延长其使用寿命并确保系统可靠性。建议通过GE ControlST软件工具定期监控模块的运行状态、诊断信息和报警日志，及时发现并解决潜在问题。利用模块的自诊断功能进行周期性测试，验证通信链路和模拟输入监测的正常性。保持安装IS220PSCAH1A的控制柜内部环境清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以确保良好的散热和防止腐蚀。定期检查所有外部线缆和连接器，确保没有松动、物理损伤或腐蚀。任何涉及模块内部组件的维修、更换或高级故障诊断，都应由经过GE授权或专业培训的工程师或技术人员进行，以确保操作的正确性、系统的安全性和可靠性。

产品保障

我们对GE IS220PSCAH1A串行Modbus通信I/O模块的卓越品质和在工业控制系统中的可靠性能提供坚实保障。
