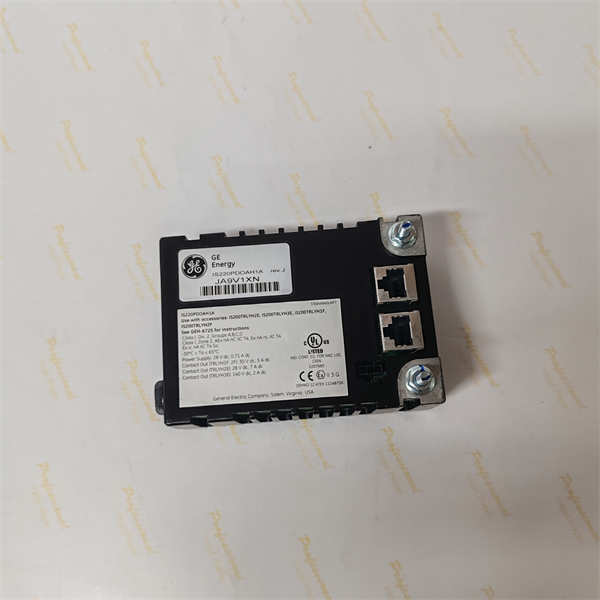

GE IS220PDOAH1A 336A4940CSP2 离散量输出模块

描述

GE IS220PDOAH1A(内部部件号336A4940CSP2)是一款离散量输出包(Discrete Output Pack)，是GE Speedtronic Mark VIe控制系统的重要组成部分。作为Mark VIe分布式I/O架构中的一个关键模块，它负责在控制器的以太网网络与现场离散量输出端子板之间提供电气接口。

IS220PDOAH1A的核心功能是控制和管理多达12个继电器通道，从而实现对各种工业设备的精确控制。它还能够接收来自关联端子板的反馈信号，实现实时系统监测。该模块兼容固态继电器（配合TRLYH1B、C、D和F端子板使用）和电磁继电器（配合TRLYH1E端子板使用），提供了应用上的灵活性。

该模块采用坚固的设计，内置专用的处理器板，具备双RJ45以太网端口，支持冗余或双网络连接，并通过LED指示灯提供直观的诊断信息。IS220PDOAH1A在燃气轮机和蒸汽轮机以及其他工业控制应用的控制、保护和监测中发挥着不可或缺的作用，确保系统的可靠和高效运行。

技术规格

产品型号:IS220PDOAH1A 336A4940CSP2

制造商:GE(General Electric)

产品类型:离散量输出包(Discrete Output Pack,PDOA)

兼容系统:GE Speedtronic Mark VIe控制系统

输出通道:12个继电器通道

继电器类型:兼容固态继电器(Solid-State Relays)和电磁继电器(Electromagnetic Relays)

兼容端子板:TRLYH1B,TRLYH1C,TRLYH1D,TRLYH1F(用于固态继电器)；TRLYH1E(用于电磁继电器)；SRLY系列

输入电源:28 VDC(典型)，通过三针电源输入连接器

通信接口:双RJ45以太网端口(Dual 10BaseT/100BaseTX Ethernet ports)

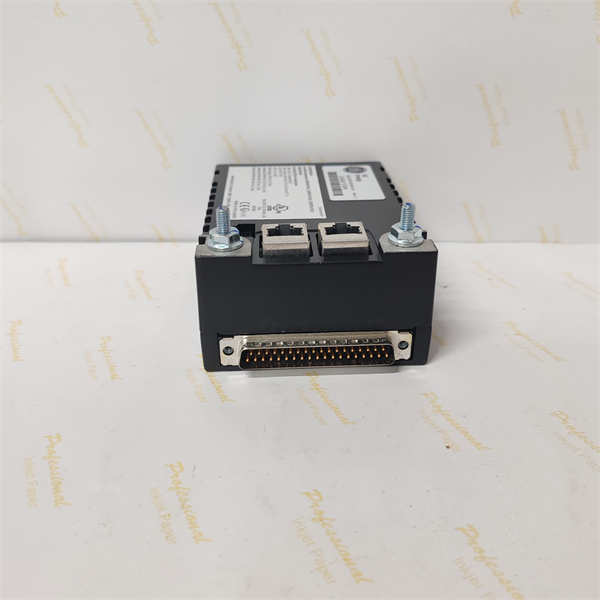

输出连接:DC-37针连接器(直接连接到关联的端子板连接器)

处理器:板载处理器，包含高速处理器、Flash和RAM内存

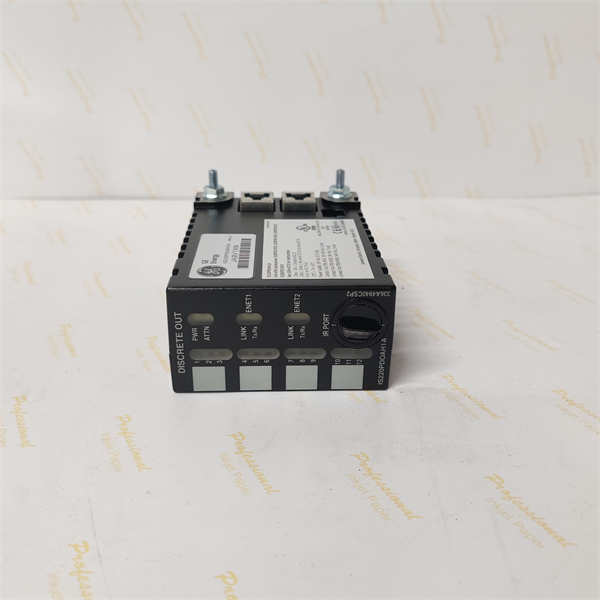

诊断功能:LED指示灯(Power,Attention,TxRx,Link)；红外端口(用于本地诊断串行通信)

自检功能:上电时进行内部自检，所有输出在自检完成前保持禁用

输出使能:具有输出使能功能，确保继电器在初始化和上电期间保持断开

响应时间:从以太网命令到输出响应约6 ms

工作温度:-40°C至+85°C(-40°F至+185°F)(部分资料显示0°C至60°C，需以官方最新数据为准)

存储温度:-40°C至+85°C(-40°F至+185°F)

安装方式:通过螺纹柱固定到端子板专用的安装支架上

主要特点和优势

GE IS220PDOAH1A离散量输出包作为Mark VIe控制系统的重要组成部分，具备多项关键特点和显著优势：

多功能离散量输出控制：能够控制多达12个继电器通道，并兼容固态继电器和电磁继电器，使其适用于各种工业应用中对开关量输出的需求，如阀门控制、电机启停、报警灯驱动等。

高集成度与性能：模块内置高性能处理器（含Flash和RAM内存）、本地电源和自检功能。这种集成设计确保了离响应时间短（约6ms），以及出色的控制精度和系统响应性。

灵活的网络连接：具备双RJ45以太网端口，支持与一个或两个I/O以太网网络接口。这为系统的冗余配置和分布式部署提供了灵活性，增强了系统的可靠性和可用性。

全面的诊断能力：模块配备Power、Attention、TxRx和Link四种LED指示灯，提供直观的运行状态和故障诊断信息。此外，红外端口支持本地诊断通信，方便现场维护人员进行快速故障排查。

强大的自检与安全使能：上电时，IS220PDOAH1A会执行严格的内部自检。在自检完成并通过之前，所有输出保持禁用状态。同时，独立的输出使能功能确保继电器在模块初始化和上电过程中保持可靠的断开状态，有效防止误动作，提升了系统的安全性。

与Mark VIe系统无缝集成：作为GE Mark VIe控制系统的标准I/O模块，IS220PDOAH1A与整个控制平台无缝集成。这简化了系统设计、组态和维护，并支持Mark VIe系统的三重模块冗余（TMR）配置，进一步提升了系统容错能力。

坚固耐用的工业设计：模块采用工业级设计，能够在宽广的温度范围内（-40°C至+85°C）稳定运行，并具备抵抗工业环境中冲击和振动的能力，确保在严苛条件下长期可靠运行。

应用领域

GE IS220PDOAH1A离散量输出包作为GE Mark VIe控制系统的核心I/O模块，广泛应用于对控制精度、系统可靠性和冗余性有严格要求的工业领域，尤其在重型工业机械和电力能源领域。

在电力发电行业中，IS220PDOAH1A是燃气轮机、蒸汽轮机和发电机组控制系统的关键组成部分。它被用于：

燃气轮机/蒸汽轮机控制：控制各种辅助设备和执行机构的启停，如燃料阀门、旁通阀门、冷却水泵、润滑油泵等，以实现精确的启动、运行、停机和保护逻辑。

发电机控制：驱动发电机跳闸回路、断路器控制和励磁系统中的离散量输出。

厂房辅助设备：控制冷却塔风机、锅炉辅助设备、泵和风机等。

在石油天然气行业中，特别是在上游的油气开采、中游的管道输送和下游的炼化过程中，IS220PDOAH1A用于：

压缩机和泵站控制：驱动压缩机启停、放空阀、联锁保护等离散量输出。

管道阀门控制：实现远程控制或紧急情况下的管道隔离阀开闭。

火气系统联动：在检测到火灾或气体泄漏时，联动安全停车系统中的离散量输出，如切断燃料供应或启动灭火系统。

在化工和石化行业中，对于关键的工艺过程和安全联锁系统，IS220PDOAH1A提供可靠的开关量控制，例如：

反应器控制：驱动反应器加热/冷却回路、进料/出料阀门。

紧急停车系统(ESD)：作为ESD系统中的输出执行部分，触发安全联锁和紧急停机操作。

此外，IS220PDOAH1A也可用于其他需要高可靠性离散量输出控制的重型工业应用和大型自动化系统，例如大型制造业中的生产线控制、物料搬运系统等，只要是与GE Mark VIe系统集成，并需要驱动继电器进行开关量控制的场合。

相关产品

GE IS220PDOAH1A离散量输出包是GE Mark VIe控制系统的一个I/O模块，它必须与以下相关产品和系统组件协同工作，才能构成完整的控制和保护解决方案：

GE Mark VIe控制器(Controllers):IS220PDOAH1A通过以太网网络与Mark VIe控制器（例如UCSB、UCCA、UCCC等）通信。控制器是系统的“大脑”，执行控制逻辑和算法。

GE Mark VIe I/O Terminal Boards(端子板):IS220PDOAH1A模块需要与特定的离散量输出端子板配合使用，通过DC-37针连接器直接连接。这些端子板负责现场布线与模块的连接。常见的兼容端子板包括：

TRLYH1B,TRLYH1C,TRLYH1D,TRLYH1F:用于连接固态继电器。

TRLYH1E:用于连接电磁继电器。

SRLY系列端子板。

GE Mark VIe I/O Carriers(I/O载板/底板):虽然IS220PDOAH1A直接连接到端子板，但这些端子板通常会安装在机柜内的Mark VIe I/O载板上，载板提供物理支撑和电源。

GE Mark VIe冗余网络组件:包括冗余以太网交换机（如ESWA/ESWB）和网络电缆，用于构建高可靠性的冗余I/O网络，IS220PDOAH1A的双以太网端口可接入此网络。

GE Mark VIe电源供应(Power Supply):为Mark VIe系统和IS220PDOAH1A模块提供稳定的28 VDC电源。

GE ToolboxST™软件:这是GE Mark VIe系统的工程组态和诊断工具，用于配置IS220PDOAH1A模块的参数、诊断故障、上传/下载程序等。

现场执行器(Field Actuators):IS220PDOAH1A通过继电器驱动的各种现场执行器，如控制阀（开/关）、电机启动器、泵启停、风机启停、报警灯、蜂鸣器等。

GE Mark VIeS功能安全系统(Functional Safety System):如果应用需要功能安全等级（如SIL），IS220PDOAH1A可能作为Mark VIeS系统的一部分，配合安全控制器实现安全功能。

安装与维护

安装前准备：在安装GE IS220PDOAH1A离散量输出包之前，务必详细阅读GE Mark VIe控制系统的官方手册以及IS220PDOAH1A模块的特定安装指南。确保安装环境符合模块的工作温度（-40°C至+85°C）和湿度要求，并避免强烈的电磁干扰。该模块通常安装在机柜内的指定端子板上。确保端子板已正确安装并固定。在进行任何电气连接之前，必须完全切断系统的主电源和控制电源，并采取必要的安全隔离措施。将IS220PDOAH1A模块通过DC-37针连接器直接插接到关联的端子板连接器上，并使用螺纹柱进行机械固定，确保连接牢固，避免施加不当的力。连接电源线（28VDC）和以太网电缆（RJ45接口），并严格按照GE提供的接线图和标准进行布线，确保所有接线正确、牢固，并进行适当的屏蔽和接地，以保证信号完整性和系统可靠性。

维护建议：为确保GE IS220PDOAH1A模块和整个Mark VIe控制系统的长期稳定运行和高精度控制性能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化、腐蚀或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。

LED指示灯监控：监控模块前面板的LED指示灯（Power、Attention、TxRx、Link），它们能提供基本的运行状态和诊断信息，便于现场人员快速识别潜在问题。

系统诊断：利用GE ToolboxST™软件定期对I/O模块和整个控制系统进行诊断测试。检查模块的状态、事件日志和报警信息，及时发现并解决潜在的电气或通信故障。

固件更新：根据GE的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。

环境监测：确保模块所在环境的温度、湿度和振动水平始终在允许范围内，以延长模块寿命。

专业维护：任何故障诊断和维修工作应由经过GE认证且熟悉Mark VIe系统和相关安全规程的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
