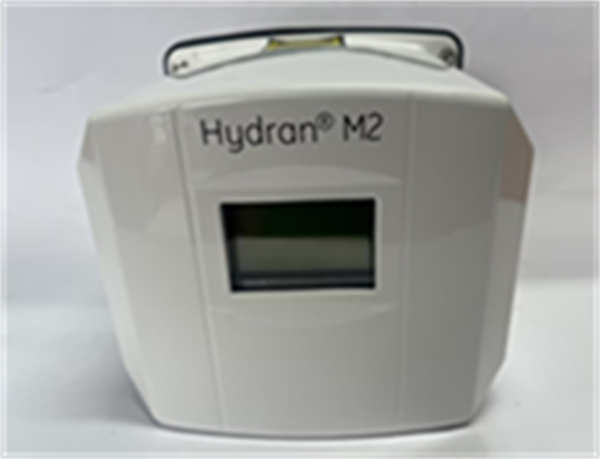

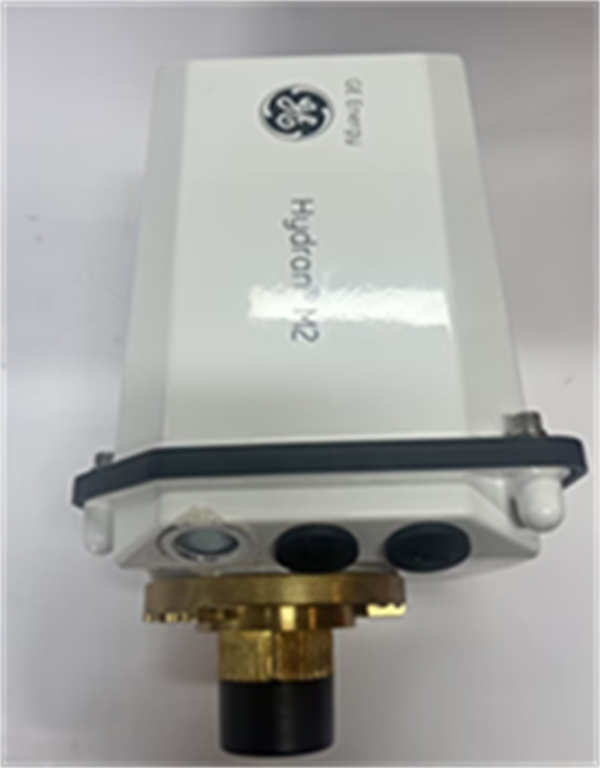

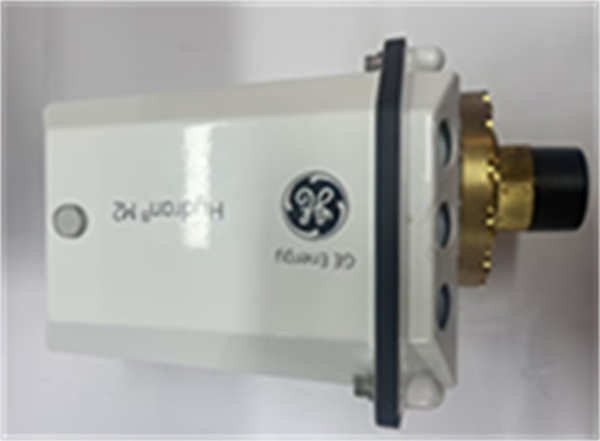

GE HYDRAN M2 是 GE 能源集团推出的一款高性能油中溶解气体在线监测装置，主要用于电力变压器、电抗器等充油设备的状态监测与故障预警，属于 GE 电力设备健康管理系列的核心产品。在电力系统中，它就像设备的 “健康哨兵”，通过持续监测绝缘油中溶解的特征气体，及时发现设备内部的潜在故障，为运维人员提供决策依据。
这款装置的设计充分考虑了电力行业的特殊性，GE HYDRAN M2 采用了先进的气体分离与检测技术，能够精准捕捉设备早期故障释放的微量气体，避免传统定期检测可能存在的漏检风险。无论是在变电站、发电厂还是工业配电系统中，GE HYDRAN M2 都能稳定运行，为变压器等关键设备的安全运行保驾护航，显著降低突发故障导致的停电损失。
HYDRAN M2 GE
主要特点和优势
多气体精准监测是GE HYDRAN M2 的核心亮点。它能同时检测油中 7 种关键故障气体（包括氢气 H₂、一氧化碳 CO、甲烷 CH₄、乙烷 C₂H₆、乙烯 C₂H₄、乙炔 C₂H₂和二氧化碳 CO₂），覆盖了变压器绝缘老化、局部放电、过热等各类故障的特征气体，测量精度可达 ±5%，最小检测浓度低至 0.1ppm，能捕捉设备早期故障的细微变化。
实时在线监测能力大幅提升了设备管理效率。GE HYDRAN M2 采用连续采样分析模式，数据更新周期可设置（最短 1 小时），相比传统的离线取样检测，能更及时地发现故障趋势。同时，装置支持本地数据存储（可保存多年历史数据）和远程传输，运维人员通过后台系统即可实时查看设备状态，无需频繁到现场巡检，显著降低了运维成本。
智能诊断功能让故障判断更简单。GE HYDRAN M2 内置了基于改良三比值法（Modified Duval Triangle）的故障诊断算法，能自动分析气体组分变化趋势，判断故障类型（如局部过热、电弧放电等）并发出预警，即使是非专业人员也能快速理解设备状态。这种智能化特性特别适合大型电网的集中管理需求。
可靠性与环境适应性强。装置采用隔爆型设计（符合 ATEX/IECEx 标准），能在 – 30℃至 + 70℃的宽温环境下稳定工作，适应变电站户外或户内的复杂环境。同时，GE HYDRAN M2 具备自校准功能，减少了人工维护需求，使用寿命可达 10 年以上，长期运行成本低。
The GE HYDRAN M2 sets a new standard in transformer condition monitoring with its ability to detect and analyze seven key fault gases with exceptional precision (±5% accuracy). This comprehensive gas monitoring capability enables early detection of incipient faults, including partial discharges and thermal degradation, providing valuable lead time for maintenance planning before catastrophic failures occur.
What distinguishes the GE HYDRAN M2 is its intelligent diagnostics and seamless integration capabilities. Equipped with advanced algorithms based on the Modified Duval Triangle method, it automatically interprets gas data to identify fault types, reducing reliance on specialized expertise. Its robust design ensures reliable operation in harsh environments from -30°C to +70°C, while flexible communication options (including Modbus) enable easy integration with existing SCADA or asset management systems, making it an essential tool for modern power grid reliability.
GE HYDRAN M2 技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | HYDRAN M2 |
| 制造商 | GE（通用电气） |
| 产品类型 | 油中溶解气体在线监测装置 |
| 监测气体种类 | H₂、CO、CH₄、C₂H₆、C₂H₄、C₂H₂、CO₂ |
| 测量范围 | 0-5000 ppm（部分气体可扩展） |
| 测量精度 | ±5%（满量程） |
| 数据更新周期 | 1-24 小时（可设置） |
| 通信接口 | RS485（支持 Modbus RTU 协议） |
| 工作温度 | -30℃ ~ +70℃ |
| 防护等级 | IP66（户外安装） |
| 防爆认证 | ATEX/IECEx II 2G Ex d IIC T6 Gb |
| 电源要求 | 24V DC 或 110/220V AC |
| 安装方式 | 壁挂式或设备就近安装 |
应用领域
GE HYDRAN M2 在电力传输领域应用广泛，特别是在 220kV 及以上的高压变压器监测中发挥着关键作用。这些变压器是电网的核心枢纽，一旦发生故障可能导致大面积停电，GE HYDRAN M2 通过实时监测油中气体，能在绝缘老化或内部放电初期发出预警，帮助运维团队及时安排检修，避免突发故障。
在发电厂中，GE HYDRAN M2 常用于发电机升压变压器、厂用变压器等关键设备的状态监测。这些设备长期处于高负荷运行状态，内部故障风险较高，装置能持续跟踪气体组分变化，结合机组运行参数，为设备健康状态评估提供科学依据，保障发电系统的稳定运行。
工业企业的配电系统中，GE HYDRAN M2 同样不可或缺。大型化工厂、钢铁厂等企业的自备变电站中，变压器承担着重要的供电任务，设备故障可能导致生产中断造成巨大损失。通过安装GE HYDRAN M2，企业能实时掌握变压器状态，合理安排维护时间，平衡生产连续性与设备安全性。
此外，在可再生能源领域，如风电、光伏电站的升压站中，GE HYDRAN M2 可对主变压器进行持续监测，适应新能源电站偏远、无人值守的特点，通过远程数据传输实现集中监控，提升设备管理效率。
相关产品
- GE HYDRAN M2-P：GE HYDRAN M2 的增强版，增加了油中水分和温度监测功能，提供更全面的油质分析数据，适用于对油质状态要求更高的场景。
- GE HYDRAN 201i：紧凑型油中气体监测装置，相比GE HYDRAN M2 体积更小，适合空间受限的安装环境，监测气体种类略有简化。
- GE DM2000：变压器状态监测系统主机，可集中管理多台GE HYDRAN M2 装置，提供数据汇总分析与可视化展示功能。
- GE T600：便携式油中气体分析仪，可与GE HYDRAN M2 配合使用，用于现场校准或故障确认，提升监测数据可靠性。
- GE UR 系列继电器：保护继电器产品，可接收GE HYDRAN M2 的预警信号，实现故障时的自动保护动作，形成完整的安全闭环。
- GE Asset Performance Management (APM) 软件：资产绩效管理平台，能深度分析GE HYDRAN M2 上传的历史数据，预测设备剩余寿命，优化维护策略。
- GE HYDRAN M2-C：GE HYDRAN M2 的通讯扩展版，增加了以太网接口，支持直接接入电力调度网络，适合智能电网建设需求。
HYDRAN M2 GE
安装与维护
安装前准备：安装GE HYDRAN M2 前需确认变压器的油样接口位置与规格，准备适配的取样阀门和连接管路（建议使用不锈钢材质）。检查安装环境的温度、湿度是否符合装置要求，户外安装需确保防雨、防阳光直射。同时，确认供电电源的电压等级和容量，以及通信线路的路由规划，避免与强电线路并行敷设。
安装要点：GE HYDRAN M2 应安装在距离变压器 3 米范围内，减少油样传输延迟。连接取样管路时需确保密封良好，避免漏油或进气影响检测精度。接线时严格区分电源、通信和接地端子，接地电阻应小于 4Ω 以确保防雷性能。安装完成后需进行气密性测试和零点校准，确保装置初始状态正常。
维护建议：日常维护中，每月检查GE HYDRAN M2 的管路连接是否松动，有无漏油现象，清洁装置表面灰尘以保证散热。每 6 个月进行一次校准（可使用标准气体），确保测量精度。定期检查数据传输是否正常，查看历史数据曲线是否连续。
