GE HYDRAN-M2 是通用电气（GE）专为电力系统和工业设备设计的 在线油中溶解气体与水分监测装置，通过实时分析变压器油的关键参数（如氢气、一氧化碳、水分含量等），实现设备健康状态的早期预警与故障诊断。该设备采用 薄膜电容传感器 和 热导率气体检测技术，可无缝集成至变电站、石化工厂等场景的变压器监控系统，支持 Modbus、DNP3.0 等工业协议，为电力设备的可靠性运行提供数据支撑。

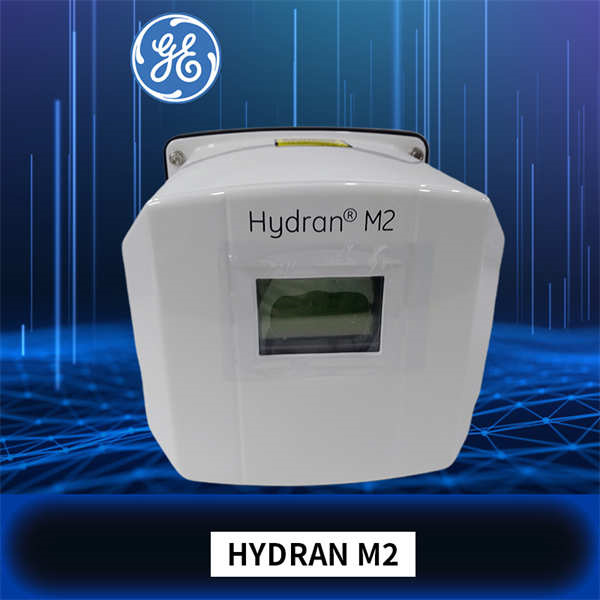

GE HYDRAN-M2
核心功能与技术规格
| 参数名称 | 参数值 |
| 监测参数 | 溶解气体（H₂、CO、C₂H₂、C₂H₄、C₂H₆）、水分（% RH）、油温（可选） |
| 测量精度 | 水分：±2% RH；气体：读数 ±10% 或 ±25 ppm（以氢气当量计） |
| 响应时间 | 水分：5 分钟（阶跃变化的 90%）；气体：10 分钟（阶跃变化的 90%） |
| 通信协议 | RS485、Modbus RTU/TCP、DNP3.0、IEC 61850（可选） |
| 电源要求 | 24V DC（±10%）或 100-240V AC（50/60Hz），支持冗余供电 |
| 工作环境 | -40℃ 至 +85℃，防护等级 IP67（防尘防水），可适应高湿度、振动等恶劣环境 |
| 物理特性 | 尺寸：254×210×229 mm（含外壳）；重量：6 kg（净重）；壁挂式或油箱直接安装 |
| 报警输出 | 5 路干接点（C 型继电器），支持 Alert/Alarm 双级预警，可配置气体浓度、水分阈值 |
| 数据存储 | 内置存储器支持 1 年以上历史数据存储，支持本地 LCD 显示与远程 Web 访问（需选配通信模块） |
关键技术与优势
智能故障诊断
- 多气体关联分析：通过监测H₂、CO、C₂H₂ 等特征气体的比例变化，结合 IEEE C57.104 标准算法，识别变压器内部的局部放电、过热、电弧等潜在故障。
- 水分动态评估：基于薄膜电容传感器 实时监测油中水分含量，结合油温数据计算 相对湿度（% RH），预测绝缘材料老化风险。
工业级可靠性设计
- IP67 防护与宽温适应：全封闭外壳与加热板设计（325W），确保在 – 50℃至 + 55℃油温环境下稳定运行，适用于极寒地区或高负载变压器。
- 自诊断与冗余机制：内置Watchdog 定时器 和传感器故障检测逻辑，当检测到异常时自动切换至冗余通道，并通过干接点输出故障信号。
灵活集成与扩展
- 多协议兼容：支持Modbus TCP/IP 和 IEC 61850 协议，可直接接入 GE 的 Proficy Historian 或第三方 SCADA 系统，实现跨平台数据融合。
- 外部传感器扩展：通过4-20mA 输入接口 连接油箱油温、负载电流等外部传感器，构建全维度设备健康模型。
应用场景与典型案例
电力行业
- 输电变压器监测：在 500kV 变电站中，HYDRAN-M2 通过 RS485 总线连接多台变压器，实时上传气体数据至调度中心。当某台变压器的 C₂H₂浓度超过 1ppm 时，系统自动触发警报并生成故障工单，将非计划停机风险降低 80%。
- 配电变压器状态管理：在城市电网中，HYDRAN-M2 的 水分监测功能帮助运维团队优化干燥周期，使绝缘油更换频率从每年 1 次延长至每 3 年 1 次，显著降低维护成本。
石化与冶金行业
- 自备电站设备保护：在炼油厂的 35kV 变压器中，HYDRAN-M2 与 GE DS200SDCCG1AGD 控制模块联动，当检测到 H₂浓度超过 500ppm 时，自动触发联锁逻辑切断电源，避免因绝缘击穿引发的火灾事故。
- 高温环境下的稳定运行：在钢铁厂的电弧炉变压器中，HYDRAN-M2 的 IP67 外壳和宽温设计确保在长期 80℃油温下仍能保持 ±2% RH 的水分测量精度，支撑连续生产需求。
新能源与储能系统
- 风电箱变监测：在海上风电场中，HYDRAN-M2 的 盐雾防护涂层和 冗余通信接口 可抵御潮湿、高盐环境的侵蚀，通过 EtherNet/IP 协议 将数据传输至中央监控平台，实现对 200 + 台箱变的集中管理。
- 储能系统电池簇监控：在锂离子电池储能站中，HYDRAN-M2 的 CO 监测功能可提前预警电池热失控风险，结合 GE Predix 平台 实现预测性维护。

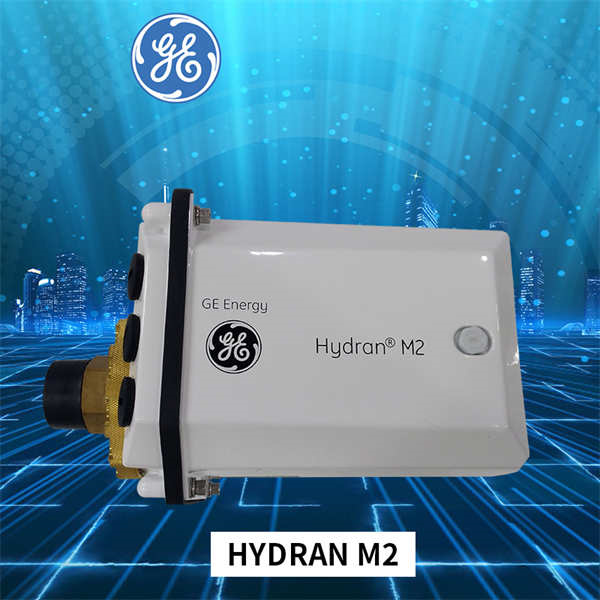

GE HYDRAN-M2
相关产品与配套方案
HYDRAN M2-X 升级版
- 长寿命传感器技术：采用新型气体渗透膜与电容传感器，将传感器寿命从 5 年延长至 10 年，支持 7 年质保，适用于关键电力基础设施。
- 危险区域认证：通过UL Class I Div 2 认证的 M2-X-HZ 型号，可直接安装于油气田等防爆区域的变压器。
H201Ci 控制器
- 作为 HYDRAN-M2 的 中央管理单元，支持通过光纤或以太网 连接最多 32 台监测装置，提供集中数据存储、报警管理和远程配置功能。
GE 预测性维护套件
- 结合GE Digital APM 软件，利用 HYDRAN-M2 的历史数据训练 机器学习模型，预测变压器剩余寿命并生成维护建议，将设备可用性提升 15% 以上。
安装与运维要点
取样端口安装：
- 采用5 英寸凸型螺纹接口 直接连接变压器取油阀，确保取样管路无死体积，避免气体吸附导致的测量偏差。
- 建议安装位置低于变压器油枕，利用重力实现自动回油，防止传感器堵塞。
通信配置：
- 使用GE Proficy Machine Edition 软件配置 Modbus RTU 从站地址 和数据寄存器映射，支持通过 OPC UA 服务器 与上层系统对接。
定期维护：
- 校准周期：每 12 个月使用标准气体（如含 100ppm H₂的氮气）进行零点和量程校准，确保测量精度。
- 固件升级：通过 GE 官网下载最新固件，通过 RS232 接口或 Web 界面进行远程升级，修复潜在软件漏洞。
