GE Fanuc IS210AEBIH1BED AE桥接板 – 涡轮控制专家，实时数据传输利器！

描述

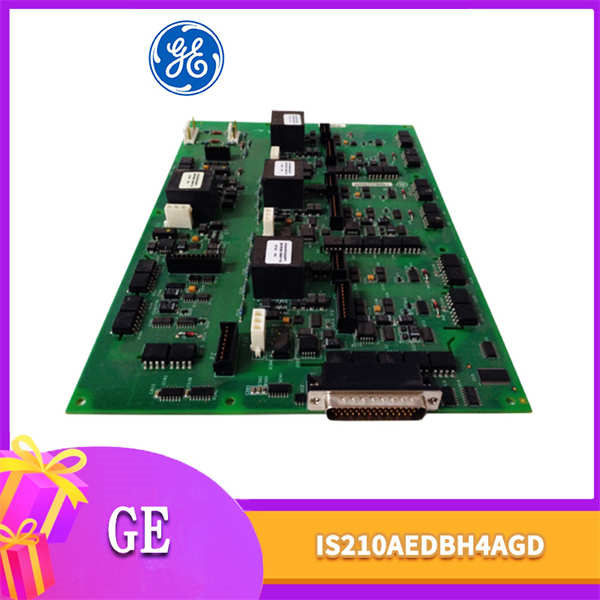

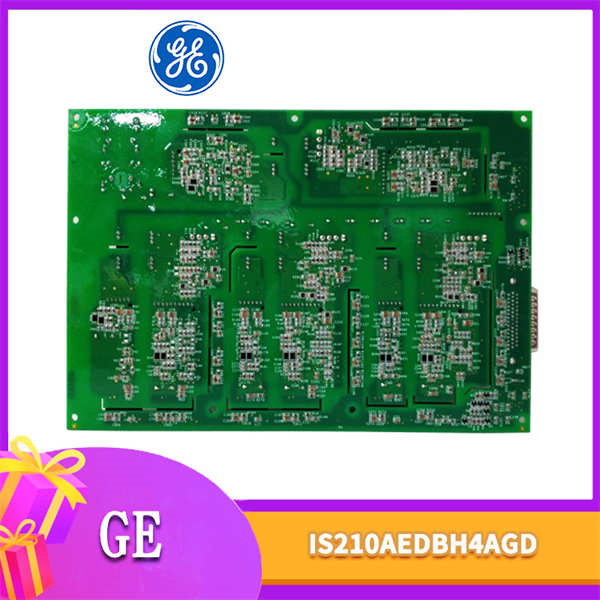

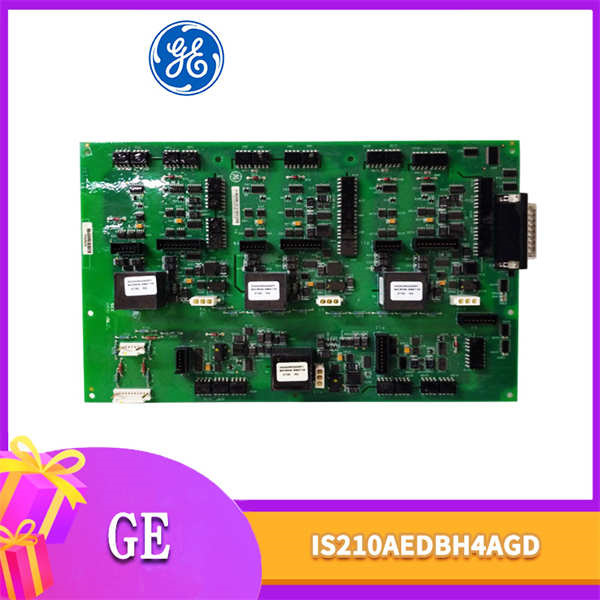

GE IS210AEDBH4AGD 是 GE Speedtronic Mark VI 控制系统中一款关键的模拟量输入模块，专为工业现场复杂模拟量信号的精确采集而打造，是整个系统实现信号感知与数据传输的核心部件。该模块能够高效接收来自热电偶、热电阻等各类温度测量设备发出的模拟量信号，并精准地将其转化为控制系统能够识别的数字信号。这一功能在燃气轮机、蒸汽轮机等大型动力设备的温度监测与运行调控中发挥着不可替代的作用，为设备的安全稳定运行提供了至关重要的数据支撑。无论是在电力行业保障机组平稳运转，还是在石油化工领域严密监控工艺过程，GE IS210AEDBH4AGD 都凭借其出色的稳定性和强大的抗干扰能力，确保信号采集既准确又及时，为工业生产的安全与高效运行筑牢根基。从外观上看，其正面设有诸多连接器，包括标注为 574 9771 – 1 1301 的直角电缆连接器，还有两组分别具有六个或四个位置、各含两个垂直插脚的排针连接器；同时，板上配备九个垂直插脚的公头连接器，插脚数量从六个到十个不等，另有四个三位置的插头。而在模块背面，主要分布着电容、电阻，此外还有二极管和晶体管等元件 。​

GE IS210AEDBH4AGD

技术规格​

​

​

主要特点和优势​

专业温度信号采集​

GE IS210AEDBH4AGD 专门针对热电偶和 RTD 温度信号设计，能与多种类型的温度传感器完美适配。在实际应用中，无需额外添加信号转换设备，可直接对温度信号进行采集。以某大型石化企业的反应釜温度监测为例，现场部署了多支 K 型热电偶，GE IS210AEDBH4AGD 能够直接接入这些热电偶，快速准确地获取反应釜内不同位置的温度数据。这种设计极大地简化了系统架构，减少了因中间转换环节可能引入的误差，显著提升了温度测量的准确性和效率，尤其适用于对温度参数精度要求极高的工业场景。​

高可靠性与稳定性​

模块采用工业级高品质元器件，并运用严谨的电路设计，具备卓越的长期稳定性。在长时间持续运行过程中，能够始终保持测量精度的高度一致性。其通道间的电气隔离设计更是一大亮点，可有效抑制工业现场常见的电磁干扰、共模干扰和串模干扰。例如，在钢铁厂的大型电炉附近，周围存在高强度的电磁环境，GE IS210AEDBH4AGD 安装在此处用于采集炉温信号时，凭借电气隔离功能，能稳定地采集信号，确保数据不受周围电磁干扰的影响，为电炉温度控制提供可靠数据，保障生产顺利进行 。​

全面的诊断保护​

该模块内置了一套完善的诊断功能，可实时监测传感器的工作状态，一旦检测到断线、短路等异常情况，能迅速通过故障报警信号将问题反馈至控制系统。同时，短路保护功能可有效避免模块因外部短路故障而损坏，大大延长了设备的使用寿命。在某火力发电厂的汽轮机轴承温度监测系统中，曾出现一次热电阻传感器短路的情况，GE IS210AEDBH4AGD 立即检测到异常，触发短路保护机制，同时向控制系统发送报警信息，维修人员得以快速定位并解决问题，避免了因模块损坏导致的停机事故，有力提升了系统的安全性 。​

便捷的系统集成​

作为 Mark VI 控制系统的标准模块，GE IS210AEDBH4AGD 与整个系统的兼容性达到了极佳水平。在实际安装时，可直接插入系统背板，通过系统配套软件即可轻松完成参数配置和校准工作，无需进行复杂的外部调试。在一个新建的天然气发电项目中，技术人员在安装 GE IS210AEDBH4AGD 时，按照操作手册，迅速将其安装在系统背板相应位置，随后通过系统软件进行简单的参数设置，模块便顺利投入使用，大大降低了系统集成的难度和维护成本 。​

应用领域​

电力行业​

在燃气轮机控制系统里，GE IS210AEDBH4AGD 负责采集燃烧室、涡轮叶片、轴承等关键部位的温度信号。这些实时温度数据会不间断地传输至 Mark VI 控制系统，为燃气轮机的启动、负荷调节以及停机保护等操作提供关键依据，确保机组始终在安全的温度范围内高效运行。在蒸汽轮机监控系统中，它同样承担着采集汽轮机各轴承温度、蒸汽温度等重要参数的任务，助力操作人员实时掌握设备运行状态，及时发现并处理潜在问题，保障汽轮机稳定工作 。​

石油化工行业​

在石油化工的加热炉控制环节，该模块可精确采集炉管温度、炉膛温度等参数。控制系统依据采集到的温度信号，精准调节燃料供给量，使加热炉的温度稳定维持在工艺要求的范围内，从而提高加热效率，降低能源消耗。以常减压蒸馏装置的加热炉为例，通过 GE IS210AEDBH4AGD 对炉温的精确监测与反馈控制，有效避免了因炉温波动导致的油品裂解异常等问题，保证了生产过程的平稳与产品质量的稳定 。​

冶金行业​

在轧钢生产线中，GE IS210AEDBH4AGD 能够准确采集轧辊温度、钢坯加热温度等信号，为轧机的速度控制和冷却系统调节提供有力的数据支持。在高温合金轧制过程中，对温度控制极为严格，该模块实时监测温度，确保轧钢过程的温度符合工艺标准，有效提升了钢材产品的质量，减少了次品率 。​

其他行业​

在陶瓷烧制过程中，GE IS210AEDBH4AGD 用于监测窑炉内的温度分布，帮助操作人员调整烧制工艺，确保陶瓷产品的色泽、质地等品质均匀一致。在玻璃生产中，它可对玻璃熔炉的温度进行精准监控，保障玻璃液的温度稳定，为生产出高质量的玻璃制品奠定基础。此外，在制药、食品加工等对温度控制要求严格的行业，该模块也能发挥重要作用，为生产过程中的温度监测与控制提供可靠保障 。​

GE IS210AEDBH4AGD

相关产品​

• IS210AEDBL4AGD：同为温度信号模拟量输入模块，与 GE IS210AEDBH4AGD 属于同一系列。不过，它在通道配置和部分性能细节上有所不同，适用于不同规模和复杂程度的温度监测场景。例如，在一些小型工业设备的温度监测中，IS210AEDBL4AGD 的通道数量和功能特性可能更贴合需求 。​
• IS210AEBIH1BED：通用模拟量输入模块，可与 GE IS210AEDBH4AGD 协同工作。前者主要负责采集压力、流量等非温度模拟量信号，后者专注于温度信号采集，两者相互配合，共同构建起全面的工业参数监测系统，为工业自动化控制提供更丰富的数据支持 。​
• IS210VSVOH1B：模拟量输出模块，能够接收控制系统基于 GE IS210AEDBH4AGD 采集的温度信号所生成的控制指令，然后输出相应的模拟量信号，用于控制调节阀、变频器等设备，从而实现对温度的闭环控制。在中央空调系统的温度控制中，GE IS210AEDBH4AGD 采集室内外温度信号，经控制系统运算后，由 IS210VSVOH1B 输出信号控制空调压缩机的转速，调节制冷量，实现室内温度的精准控制 。​
• IS210TRLYH1B：继电器输出模块，当 GE IS210AEDBH4AGD 采集的温度信号超出预先设定的安全阈值时，它会接收控制系统发出的指令，触发报警装置或切断相关设备的电源，实现超温保护功能。在机房的温度监控系统中，一旦 GE IS210AEDBH4AGD 检测到机房温度过高，IS210TRLYH1B 便会立即动作，启动报警设备并开启备用散热装置，防止机房设备因过热损坏 。​
• IS210DSPXH1A：数字信号处理器模块，能对 GE IS210AEDBH4AGD 采集的温度信号进行滤波、补偿、放大等复杂处理，有效提升信号质量和测量精度。在一些对温度测量精度要求极高的科研实验设备中，IS210DSPXH1A 与 GE IS210AEDBH4AGD 配合使用，可进一步优化温度信号处理效果，为实验提供更可靠的数据 。​

安装与维护​

安装前准备​

在安装 GE IS210AEDBH4AGD 之前，首先要仔细检查系统背板的安装接口，确保其清洁无异物，且没有任何损坏迹象，以保证模块能够准确无误地插入并牢固固定。同时，需确认系统提供的 ±15VDC 和 + 5VDC 电源电压稳定可靠，完全符合模块的供电要求。此外，要准备好适配的热电偶或 RTD 线缆，确保线缆的绝缘性能良好，屏蔽效果达标。在接线过程中，务必严格区分正负极性，避免因接线错误而影响信号采集的准确性。例如，在连接热电偶线缆时，若正负极接反，可能导致采集到的温度数据出现极大偏差，甚至无法正常采集信号 。​

维护建议​

在日常运行过程中，操作人员应定期通过控制系统查看 GE IS210AEDBH4AGD 各通道的温度采集数据和运行状态，密切关注是否有异常报警信息。每隔一定周期，需要使用标准温度源对模块进行校准，以验证其测量精度是否依旧符合要求。同时，要检查模块与传感器之间的连接线缆是否牢固，查看线缆有无老化、破损或腐蚀现象，一旦发现接触不良等问题，应及时进行处理。若模块不幸出现故障，应及时更换与系统兼容的新模块，并严格按照规范流程进行安装和配置，确保 GE IS210AEDBH4AGD 能够快速恢复正常功能，最大程度减少对生产过程的不利影响 。
