GE EVMECNTM13 输入/输出(I/O)模块

描述

GE EVMECNTM13是一款专为通用电气（GE）PLC（可编程逻辑控制器）和励磁控制系统设计的输入/输出(I/O)模块。该模块通常作为励磁机端子板(Exciter Terminal Board)系列的一部分，特别是EXTB板系列中的一个重要组件，旨在提供控制系统与现场励磁设备之间的关键连接和信号处理功能。

GE EVMECNTM13模块在复杂的工业应用中扮演着桥梁的角色，它能够接收来自主控制器的数字量或模拟量指令，并将其转换为驱动励磁系统的信号，同时也能从励磁系统中采集反馈信号，用于监控和诊断。该型号通常用于单工控制模式(Simplex Control Model)，并特别适用于接触器模式(Contactor Mode)的励磁系统。它与GE的EX2100系列中的其他主板（如EDEX板）紧密配合，共同实现励磁的激励和灭磁控制。凭借其在电力、石油和天然气、冶金等对发电机励磁和电机控制精度有严格要求的行业中的应用，EVMECNTM13模块是GE工业控制系统实现高效、可靠运行的关键组成部分，有助于保障设备的稳定运行和电力系统的可靠性。

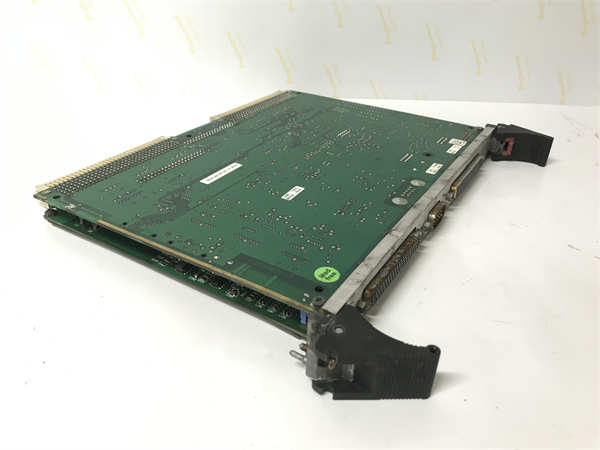

GE EVMECNTM13

技术规格

产品型号：EVMECNTM13

制造商：GE(通用电气)

产品类型：输入/输出模块(Input/Output Module)/励磁机端子板(Exciter Terminal Board)

系列：EXTB板系列(通常为EXTB G2型号)

兼容系统：GE EX2100系列励磁控制系统，GE PLC系统

控制模式：单工控制型号(Simplex Control Model)

应用模式：接触器模式(Contactor Mode)

主要功能：励磁控制信号输入/输出，励磁机端子连接，配合EDEX板实现励磁/灭磁

供电：typically from the main control system power supply

物理尺寸：模块化设计(具体尺寸取决于GE EX2100系统机架)

工作环境：工业级环境(具体温度、湿度等取决于EX2100系统规格)

主要特点和优势

GE EVMECNTM13输入/输出模块作为GE EX2100系列励磁控制系统的重要组成部分，具备以下关键特点和优势：

励磁系统专用接口：EVMECNTM13专为励磁系统设计，提供与励磁机端子板的直接连接。这确保了励磁控制信号的精确传输和处理，是发电机和大型电机稳定运行的关键。

单工控制模式：模块通常用于单工控制型号，这意味着它在一个独立的工作模式下运行，适用于特定的励磁控制策略。这简化了控制逻辑，提高了系统的响应速度。

与EX2100系列无缝集成：EVMECNTM13是GE EX2100系列励磁系统的一部分，能够与该系列的其他主板（如EDEX板）紧密配合。这种高度集成性确保了系统各组件之间的高效通信和协同工作，简化了系统构建和调试。

接触器模式兼容性：该模块通常在接触器模式下使用，这使得它能够灵活适应不同类型的励磁系统配置，特别是那些通过接触器控制励磁电源的系统。

关键励磁/灭磁控制：配合EDEX板，EVMECNTM13在励磁系统的激励和灭磁过程中发挥关键作用。它能够接收并执行控制器关于励磁通断的指令，对于发电机和电机的安全启停和运行至关重要。

高可靠性工业设计：作为工业控制模块，EVMECNTM13采用坚固耐用的工业级设计，能够承受严苛的工厂环境，如温度波动、湿度和振动，确保长期稳定运行，降低停机风险。

简化系统架构：通过模块化的I/O设计，EVMECNTM13有助于简化励磁系统的布线和维护，提高系统的可扩展性和灵活性。

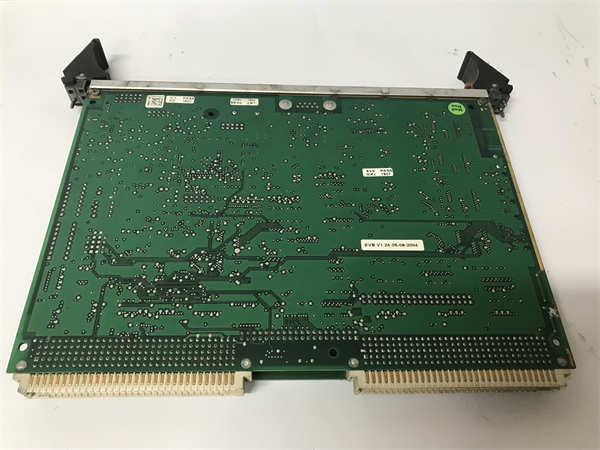

GE EVMECNTM13

应用领域

GE EVMECNTM13输入/输出模块主要应用于GE EX2100系列励磁控制系统，在电力、石油和天然气、冶金等多个关键工业领域中发挥着至关重要的作用：

火力发电厂：在大型汽轮发电机和燃气轮发电机的励磁系统中，EVMECNTM13用于精确控制发电机的励磁电流和电压，以维护发电机输出电压稳定、功率因数优化，确保电网的稳定运行。

水力发电厂：在水轮发电机的励磁控制中，该模块协助实现对发电机磁场的精确调节，以适应水流变化和电网负载需求。

核电站：在核电站的发电机励磁系统中，EVMECNTM13提供高度可靠的励磁控制，确保核电的安全稳定运行。

大型工业电机：在钢铁、水泥、矿山等重工业领域，大型同步电动机的励磁控制也可能采用GE EX2100系统，EVMECNTM13在其中提供关键的I/O功能。

石油和天然气：在大型压缩机站、泵站或输油管道中的大型电机驱动系统中，EVMECNTM13确保电机励磁的稳定和精确控制，以应对生产过程中的动态变化。

相关产品

GE EVMECNTM13输入/输出模块是GE EX2100系列励磁控制系统中的一个组件，通常与以下相关产品协同工作：

GE EX2100系列主板/控制器：EVMECNTM13是EX2100系统的一部分，它与EX2100系列中的各种主控制器板和处理器板（如EDEX板）进行数据交换和协同工作，共同完成励磁控制功能。

GE EDEX板：描述中明确指出，EVMECNTM13与EDEX板配合使用以实现励磁的激励和灭磁功能。

GE EXTB系列其他模块：EVMECNTM13属于EXTB板系列，该系列可能包含具有不同功能或配置的其他励磁机端子板模块。

GE I/O模块和通信模块：在GE的PLC或DCS系统中，EVMECNTM13会与其他各种数字量输入/输出、模拟量输入/输出模块以及通信模块协同工作，构建完整的控制系统。

励磁功率转换器/整流器：这是励磁系统的核心功率单元，EVMECNTM13发出的控制信号直接控制这些转换器的工作，以调节励磁电流。

励磁变压器：为励磁功率转换器提供电源的变压器。

电流/电压互感器(CT/PT)：用于测量发电机和励磁系统中的电流和电压信号，并将信号反馈给控制系统，其中可能包括EVMECNTM13。

GE HMI/操作员站：用于监控励磁系统的运行状态、显示数据和报警信息，以及进行远程操作和参数设置。

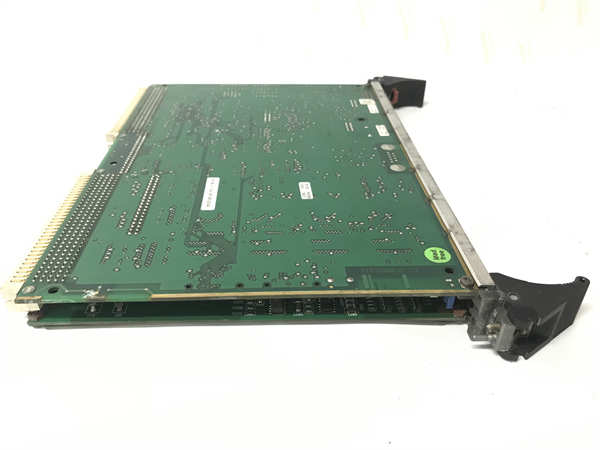

GE EVMECNTM13

安装与维护

安装前准备：在安装GE EVMECNTM13输入/输出模块或涉及其的励磁控制系统时，务必详细阅读GE提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电气和控制系统安装培训，并严格遵守工业电气安全规程和当地法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源（包括励磁系统主电源和辅助电源），并确认所有电容器已充分放电，以防止触电或设备损坏。检查EVMECNTM13模块是否有任何物理损坏，并确认其型号与系统设计要求一致。按照GE EX2100系统手册中的指示，正确安装EVMECNTM13到指定的插槽或位置，确保其与背板的连接牢固可靠。严格按照接线图连接所有信号线、电源线和通信电缆。所有连接必须牢固可靠，并确保所有屏蔽层正确接地，以最大程度地减少电磁干扰。

维护建议：为了确保GE EVMECNTM13输入/输出模块及其所控制的励磁系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对模块进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆磨损或松动、以及连接器腐蚀的迹象。定期使用工业吸尘器或压缩空气清除模块表面和内部的灰尘和污垢，确保良好的散热。检查并紧固所有接线端子和固定螺钉。利用GE EX2100控制系统提供的诊断工具和软件，定期监控EVMECNTM13的运行状态、输入/输出状态以及报警和错误日志，以便及时发现并解决潜在问题。定期检查所连接的励磁机端子板及其与现场设备的连接是否正常。保持最新的配置参数和程序备份，以便在模块更换或系统恢复时快速加载。
