GE ENERGY HYDRAN H201Ci-1 单通道控制器/变压器监测与控制单元

描述

GE ENERGY HYDRAN H201Ci-1是一款专为变压器在线监测设计的单通道控制器，是GE HYDRAN 201Ti智能变送器系统的关键组成部分。它与GE ENERGY HYDRAN H201Ci-1所配套的HYDRAN 201Ti传感器配合使用，旨在实时监测充油式电气设备（特别是变压器）中的故障气体。通过连续测量变压器油中溶解的复合故障气体含量，GE ENERGY HYDRAN H201Ci-1能够为电力公司和工业用户提供早期预警，有效识别潜在的变压器故障，从而避免计划外停机和昂贵的损失。这款控制器不仅提供本地显示功能，还将警报继电器触点和模拟输出引出，方便用户进行接线和集成到现有的SCADA或DCS系统中。GE ENERGY HYDRAN H201Ci-1在变压器资产管理中扮演着至关重要的角色，它使得对变压器健康状况的持续监控成为可能，极大地增强了电力系统的可靠性和运行安全性。

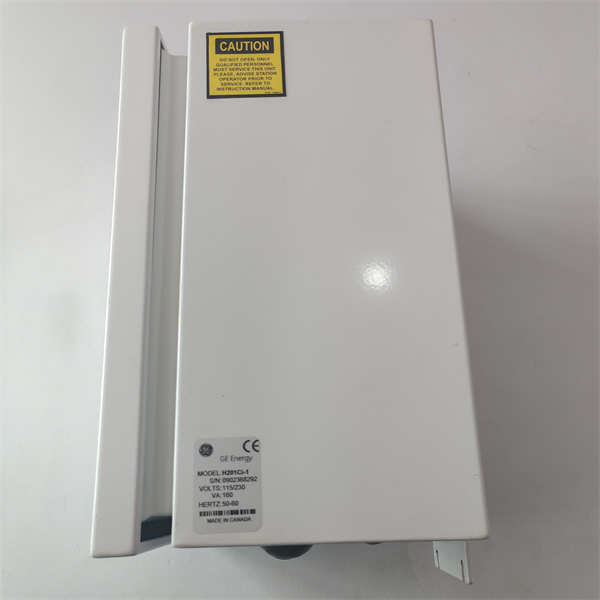

GE ENERGY HYDRAN H201Ci-1

技术规格

产品型号:GE ENERGY HYDRAN H201Ci-1

制造商:GE Energy(现为GE Vernova旗下Grid Solutions)

产品类型:单通道控制器/变压器监测与控制单元

兼容传感器:GE HYDRAN 201Ti智能变送器

供电电压:90-132 VAC或180-264 VAC(可切换),47-63 Hz

最大功耗:160 VA(控制器)/350 VA(含传感器和加热器)

通信接口:RS-232(本地连接),RS-485(用于supervisory link或网络连接)

报警输出:气体高报警、气体高高报警、故障报警(干接点继电器)

模拟输出:4-20mA(可配置，用于气体ppm值输出)

显示屏:背光LCD显示屏(2行x 16字符)

操作温度(环境):-50°C至+55°C(-58°F至+131°F)

防护等级:NEMA 4X(IP66)

主要特点和优势

GE ENERGY HYDRAN H201Ci-1作为GE HYDRAN 201Ti在线变压器监测系统的关键辅助单元，具备多项显著特点和优势，使其在变压器健康管理中不可或缺。

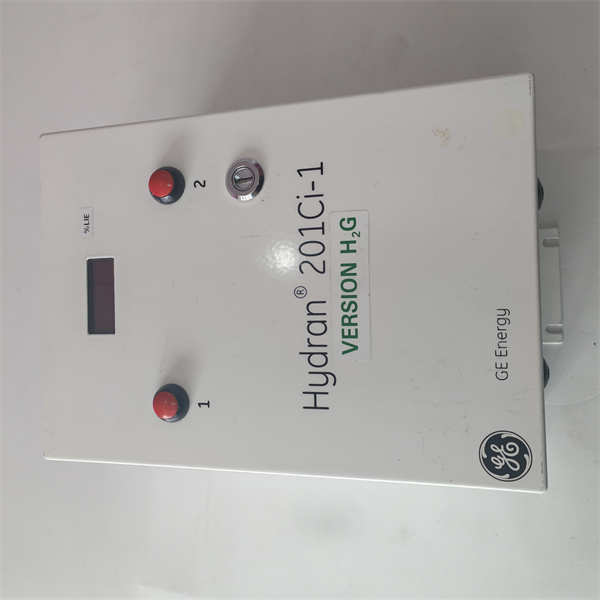

直观的本地人机界面：GE ENERGY HYDRAN H201Ci-1提供了一个本地LCD显示屏和简易的按键，使得用户可以直接在现场查看实时溶解气体ppm值、趋势数据以及报警状态。当HYDRAN 201Ti传感器安装在变压器高处不便于直接观察时，GE ENERGY HYDRAN H201Ci-1的远程显示功能显得尤为重要，它将关键信息引至人眼可及的高度，极大提升了现场操作的便利性。

灵活的报警功能：控制器具备可配置的报警输出，包括“气体高”和“气体高高”报警以及系统“故障”报警。这些报警可以基于气体ppm水平或气体变化率（ROC）进行设置，例如每小时或每天的变化率。这种多层次的报警机制能够及时地提醒运维人员注意变压器健康状况的恶化，从而允许他们有足够的时间采取预防性措施，避免突发性故障，保障系统运行的连续性。

多样的通信能力：GE ENERGY HYDRAN H201Ci-1支持RS-232和RS-485等多种通信接口，能够方便地与上位机、SCADA系统或DCS系统进行数据交换。通过RS-485端口，它可以连接并组成多达32个GE ENERGY HYDRAN H201Ci-1或HYDRAN 201Ti单元的网络，实现集中监控。这种强大的通信能力使得远程访问气体读数和趋势成为可能，极大地提高了资产管理的效率。

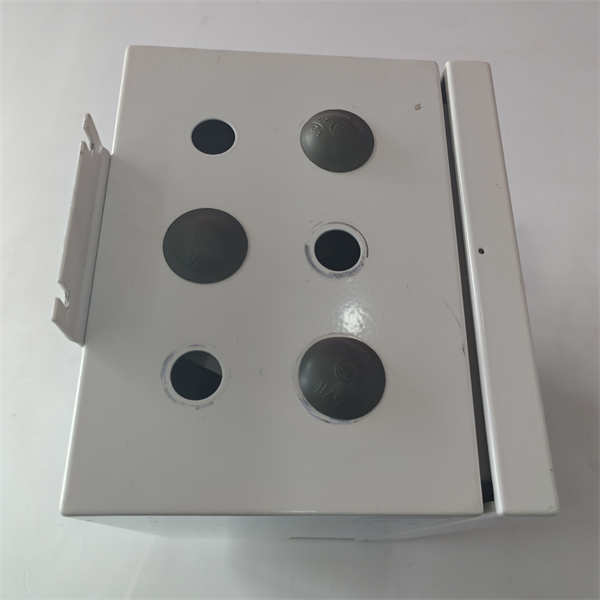

坚固耐用的工业设计：GE ENERGY HYDRAN H201Ci-1采用NEMA 4X（IP66）等级的坚固外壳，专为户外和恶劣工业环境设计。它能够承受雨水、灰尘、紫外线和一定的物理冲击，确保在变压器附近的严苛条件下也能稳定可靠地运行，降低了对额外防护措施的需求。

易于集成与维护：作为HYDRAN 201Ti系统的组成部分，GE ENERGY HYDRAN H201Ci-1的设计考虑了安装和维护的便捷性。它将模拟量输出和报警继电器触点引出，简化了与外部系统的接线工作。系统还具备自检和诊断功能，能够自动检测传感器、电源或通信故障，并触发服务警报，进一步降低了维护的复杂性。

GE ENERGY HYDRAN H201Ci-1

应用领域

GE ENERGY HYDRAN H201Ci-1作为变压器在线监测的重要辅助控制器，其应用领域主要集中在电力行业和各类工业设施中，旨在提升变压器资产的可靠性和运行效率。

电力传输与配电网络：在电力公司的输变电站中，GE ENERGY HYDRAN H201Ci-1被广泛应用于关键的输电和配电变压器。通过持续监测油中溶解故障气体（如氢气、一氧化碳、乙炔、乙烯等），它能早期发现变压器内部的局部放电、过热等潜在故障，从而避免变压器烧毁、停电等重大事故，保障电网的稳定运行和电力供应的连续性。

工业企业与大型工厂：钢铁、化工、石化、制造、数据中心等各类大型工业企业，其生产过程对电力供应的连续性和稳定性要求极高。GE ENERGY HYDRAN H201Ci-1在这些工厂内部的变压器上安装，能够有效降低因变压器故障导致的生产中断风险，最大限度地减少昂贵的停机时间和生产损失，保障工业生产的顺利进行。

可再生能源发电站：随着风力发电、太阳能发电等可再生能源的快速发展，其并网变压器的健康状况对整个电网的稳定性至关重要。GE ENERGY HYDRAN H201Ci-1在这些发电站中发挥作用，对变压器进行实时监测，确保其在各种复杂运行条件下的可靠性，支持清洁能源的稳定输出。

轨道交通与基础设施：在铁路、地铁、机场等交通基础设施中，变电站内的变压器是核心设备。GE ENERGY HYDRAN H201Ci-1的应用有助于提前预警变压器故障，确保电力供应的稳定，保障列车运行和基础设施服务的正常开展。

相关产品

与GE ENERGY HYDRAN H201Ci-1密切相关的产品主要是其配套的传感器和同一系列的控制器以及更高级的DGA监测系统。

GE HYDRAN 201Ti:这是GE ENERGY HYDRAN H201Ci-1必须配套使用的智能变送器，它包含了气体传感器和微处理器，负责直接从变压器油中采集故障气体数据。

GE HYDRAN H201Ci-C:这是一个多通道控制器，与GE ENERGY HYDRAN H201Ci-1类似，但能够接收来自多达四个HYDRAN 201Ti变送器的数据，提供一个集中通信点。

GE HYDRAN H201Ci-4:这也是HYDRAN 201Ti系列的控制器，可能具有不同的I/O配置或特定功能，与GE ENERGY HYDRAN H201Ci-1共同构成了该系列控制器家族。

GE HYDRAN M2:这是GE更高级的在线溶解气体和水分监测设备，不仅监测多种故障气体，还测量油中水分，提供更全面的变压器健康诊断数据。

GE HYDRAN M2-X:GE HYDRAN M2的增强型版本，通常具有更长的传感器寿命和额外的功能。

GE Perception™Fleet软件:这是GE专门用于DGA监测设备的数据下载、趋势分析和诊断软件，与GE ENERGY HYDRAN H201Ci-1等控制器配合使用，提供更深层次的数据分析能力。

各种通信附件:包括光纤模块、调制解调器等，用于扩展GE ENERGY HYDRAN H201Ci-1的远程通信能力。

GE ENERGY HYDRAN H201Ci-1

安装与维护

安装前准备：在安装GE ENERGY HYDRAN H201Ci-1之前，进行细致的准备工作至关重要。首先，请确保彻底阅读并理解GE ENERGY HYDRAN H201Ci-1及其配套HYDRAN 201Ti传感器的安装手册，熟悉所有接线图、电气连接要求和安全注意事项。选择一个合适且振动较小的安装位置，确保控制器柜体（防护等级NEMA 4X/IP66）有足够的空间进行操作和散热，并避免阳光直射。验证供电电源（90-264 VAC）是否符合GE ENERGY HYDRAN H201Ci-1的额定要求，并确保有独立的断路器和适当的接地保护。在连接任何电缆之前，务必切断所有相关设备的电源，并严格遵守当地的电气安装规范。确认所有通信线缆（如RS-485）和信号线缆（如4-20mA）都正确屏蔽并接地，以防止电磁干扰。

维护建议：为了确保GE ENERGY HYDRAN H201Ci-1及其整个变压器监测系统的长期可靠运行，定期维护是必不可少的。建议定期检查GE ENERGY HYDRAN H201Ci-1控制器柜体的密封性，确保没有水分或灰尘进入。清洁显示屏和按键，保持其清晰和可操作性。定期检查所有外部接线的紧固性，确保没有松动或腐蚀。注意观察GE ENERGY HYDRAN H201Ci-1上的任何报警指示，并根据报警信息及时采取措施。虽然HYDRAN 201Ti传感器通常不需要现场校准，但建议定期进行系统自检，以验证传感器和内部组件的功能。如果系统出现故障报警，应立即参照手册进行故障排查，并联系专业技术支持。定期通过通信接口（如RS-485或USB）下载并备份GE ENERGY HYDRAN H201Ci-1中存储的历史数据和配置，以备数据分析和系统恢复之需。

产品保障

我们深知变压器在线监测系统对电力资产安全和运行效率的战略意义，因此对GE ENERGY HYDRAN H201Ci-1提供坚实的产品保障。
