GE DS200TCEAG1BNE – Speedtronic Mark V超速保护，杜绝事故隐患！

描述

GE DS200TCEAG1BNE 是通用电气（GE）Speedtronic Mark V 控制系统的核心组件，专为燃气轮机、蒸汽轮机的超速保护与紧急停机设计。作为 DS200 系列的关键模块，该板卡通过 双冗余转速监测通道与 可编程逻辑控制，实时检测轮机转速，并在超速时触发紧急保护动作，防止设备损坏。其 模块化设计支持与 Mark V 系统的其他模块（如 DS200SDCCG1AGD 数字信号处理模块、DS200LDCCH1ALA 逻辑控制模块）无缝集成，构建高可靠性的分布式保护架构。

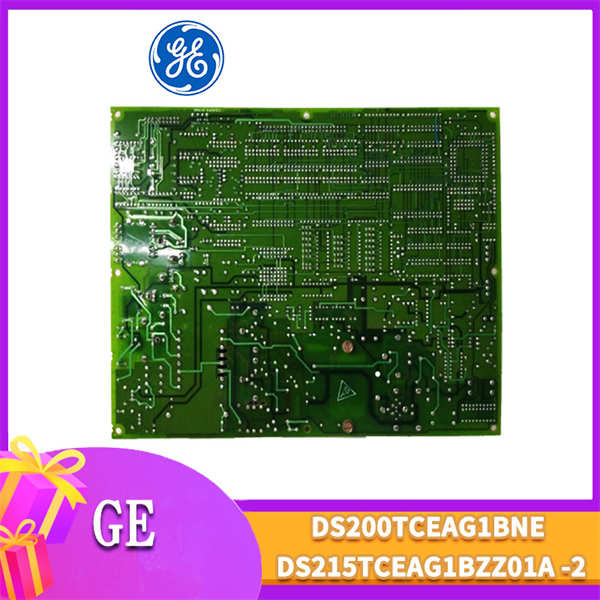

GE DS200TCEAG1BNE

技术规格

主要特点和优势

高精度超速检测

1. 采用双冗余转速监测通道，通过交叉校验消除信号干扰，确保转速测量精度达 ±0.1% 额定转速。
2. 可编程阈值设置支持用户根据轮机特性调整保护参数（如一阶 / 二阶超速阈值），适应不同应用场景。

快速响应与可靠性

1. 硬件逻辑电路独立于主控制系统，确保在主 CPU 故障时仍能触发紧急停机，符合 IEC 61508 SIL 2安全等级要求。
2. 通过conformal 涂层处理，可抵御潮湿、粉尘及振动影响，适用于沿海电厂、沙漠电站等恶劣环境。

模块化兼容设计

1. 与 Mark V 系统的 DS200SDCCG1AGD 控制模块、DS200LDCCH1ALA 逻辑模块协同工作，实现超速信号的实时传输与联锁保护。
2. 热插拔功能允许维护时更换模块而不中断系统运行，减少停机时间。

诊断与维护便捷性

1. 内置故障自诊断功能，通过 LED 指示灯实时反馈通道状态（如传感器断线、电源故障）。
2. 支持GE Proficy Machine Edition 编程软件远程配置参数，简化调试流程。

应用领域

电力行业

1. 在燃气联合循环电站中，DS200TCEAG1BNE监测燃气轮机转速，当转速超过 110% 额定值时，立即切断燃料供给并触发紧急停机，防止叶轮飞车事故。其与 DS200SDCCG1AGD 控制模块协同，可快速响应电网负荷变化，提升调峰安全性。

石化行业

1. 在自备蒸汽轮机控制系统中，模块通过监测汽轮机轴转速，结合振动、轴位移等信号，在发生超速或机械故障时触发联锁保护，保护设备免受不可逆损坏。支持与 DCS 系统的 Modbus 通信，实现集中监控与数据归档。

船舶与航空航天

1. 用于船舶推进系统的燃气轮机保护，在螺旋桨卡阻或负载突变导致转速异常时，快速停机以避免动力系统损毁。其宽温设计适应船舶机舱高温、高湿环境。

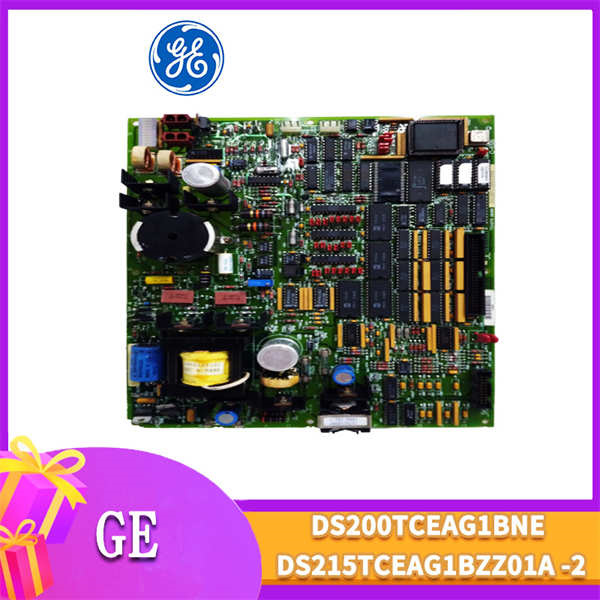

GE DS200TCEAG1BNE

相关产品

1. GE DS200SDCCG1AGD：数字信号处理模块，负责轮机参数采集与控制逻辑执行，与DS200TCEAG1BNE 共同构建完整保护系统。
2. GE DS200LDCCH1ALA：逻辑控制模块，处理联锁保护逻辑，接收DS200TCEAG1BNE 的超速信号并触发停机指令。
3. GE DS200TCQAG1BHF：温度采集模块，扩展DS200TCEAG1BNE 的监测功能，可同步监测轴承温度以增强保护逻辑。
4. GE DS200PCCAG1ABB：电源模块，为DS200TCEAG1BNE 提供冗余供电，提升系统可靠性。

安装与维护

• 安装前准备：
  检查控制柜内+24V DC 电源稳定性，清洁背板接口氧化层。使用专用导轨固定模块，确保与相邻模块间距 ≥50mm 以利散热。转速传感器接线需采用屏蔽电缆并单端接地，避免电磁干扰。
• 维护建议：
  每半年通过编程软件检查模块参数配置，确保与轮机保护要求一致。定期清洁模块散热片灰尘，避免过热。若出现保护误动作，优先检查传感器接线及阈值设置，再通过诊断软件读取故障代码（如E02：通道 A 超速）定位问题。
