GE 8521-TC-SA | 8通道热电偶输入模块 | 停产备件风险分析

Description

关键技术规格

o产品型号: 8521-TC-SA
o制造商: GE Fanuc / GE Intelligent Platforms（现属Emerson）
o所属系统: GE Series 90-30 PLC
o安装位置: 插入主机架（如IC693CHS391）的I/O槽位，占用单槽
o输入通道数: 8通道，差分输入
o支持热电偶类型: J, K, T, E, R, S, B（通过跳线或软件配置）
o冷端补偿: 内置（模块内部温度传感器）
o精度: ±0.5% of span（典型值，25°C）
o隔离电压: 500 VDC（现场侧与逻辑侧）
o更新时间: 约200 ms/通道（全通道扫描）
o诊断功能: 无独立通道诊断，故障表现为读数超量程或固定值

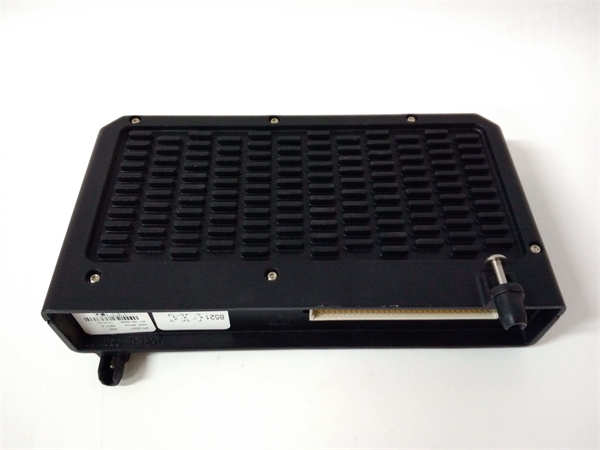

GE 8521-TC-SA

系统定位与停机影响

8521-TC-SA 模块通常部署在食品加工、塑料挤出、热处理炉或小型锅炉控制系统中，作为 Series 90-30 CPU（如 IC693CPU350）的温度感知前端。每个通道连接一支热电偶，实时反馈关键工艺点温度，用于闭环控制（如加热器PID调节）或安全监控（如超温报警）。

若该模块失效（如冷端补偿漂移、通道开路、A/D转换异常），PLC 将接收到错误或冻结的温度值。在依赖温度联锁的场景中（例如：注塑机料筒温度低于设定值禁止合模），系统可能误判为“低温”而拒绝启动；在连续运行设备中（如退火炉），则可能导致过热损坏产品甚至引发安全事故。由于 Series 90-30 多用于中小型产线，虽单点停机损失不及大型流程工业，但因备件难寻，平均修复时间（MTTR）往往长达数天。

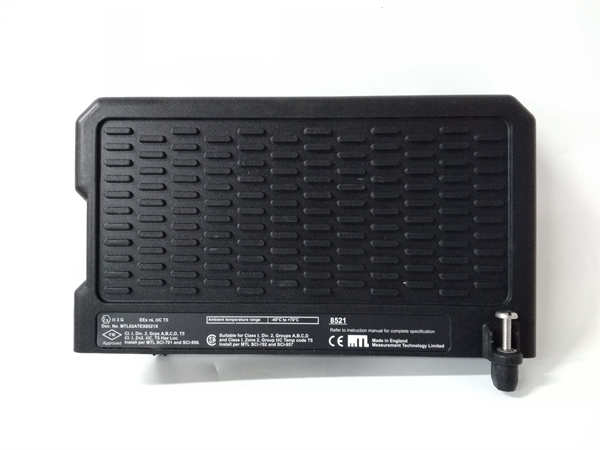

GE 8521-TC-SA

可靠性分析与常见故障点

该模块设计简洁，但在长期服役后暴露出典型老化问题：

• 冷端补偿漂移：模块内部NTC温度传感器或参考电路老化，导致所有通道出现系统性偏移（如统一偏高10–20°C），难以通过现场校准修正。
• 输入保护器件失效：早期版本未配备TVS二极管，现场感应电压易击穿前端运放（如AD620），造成通道短路或开路。
• 接线端子氧化：弹簧压接式端子在高温高湿环境下接触电阻增大，引发信号跳变或断续。
• PCB基板吸潮：FR-4板材长期受热后吸湿，导致绝缘电阻下降，在高共模电压下产生漏电流，影响测量精度。

设计薄弱点在于：无通道级诊断、无软件可调滤波、冷端补偿不可校准。这些限制在当年可接受，但在今天已成为维护盲区。

维保建议：

• 定期使用标准温度源（如干井炉）进行全通道比对测试
• 检查端子紧固力矩（建议0.5 N·m）
• 在模块附近加装屏蔽罩，减少变频器干扰
• 建立历史数据趋势图，识别缓慢漂移迹象
