关键技术规格
o产品型号: 8502-BI-DP
o制造商: GE Fanuc / GE Intelligent Platforms（现属Emerson）
o所属系统: GE Series 90-70 PLC
o安装位置: 插入主机架或扩展机架的I/O槽位（需配合底板如IC697CHS771）
o通信协议: Profibus-DP（从站模式），符合EN 50170标准
o传输速率: 支持9.6 kbps 至 12 Mbps（可软件配置）
o地址范围: DP从站地址 1–126（通过拨码开关或软件设定）
o电源需求: +5 VDC @ 1.2 A（由机架背板供电）
o诊断功能: 模块状态LED（OK、DP COMM、MODULE FAULT）
o物理接口: 9针D-SUB（RS-485），带终端电阻跳线（220 Ω）

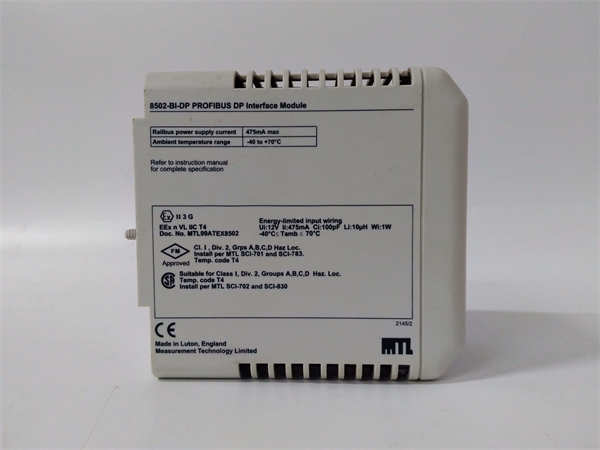

GE 8502-BI-DP
系统定位与停机影响
8502-BI-DP 模块通常部署在 GE Series 90-70 控制系统的本地或远程机架中，作为 Profibus-DP 网络的从站端点，连接如远程I/O站（如ET 200M）、变频器（如ABB ACS800）、阀门定位器等现场设备。在典型的水处理厂、发电辅控系统或冶金产线中，该模块负责将数百个现场信号汇总至 CPU78x 或 CPU77x 主控制器。
一旦该模块失效（如通信中断、电源故障或配置丢失），其所辖的整个 Profibus 网段将失去响应。PLC 程序中依赖这些信号的逻辑（如泵启停联锁、液位控制、电机反馈）将进入“安全态”或产生报警，严重时触发工艺联锁停机。由于 Series 90-70 系统多用于连续流程工业，此类故障往往导致整条产线非计划停运，单次停机损失可达数十万元。

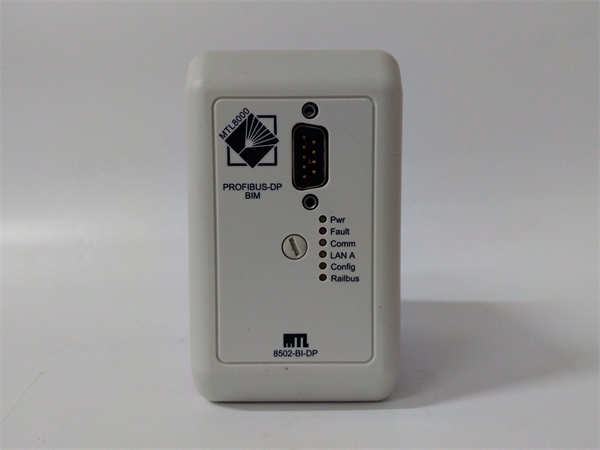

GE 8502-BI-DP
可靠性分析与常见故障点
尽管 8502-BI-DP 设计坚固，但经过15–25年运行后，其可靠性显著下降。常见故障模式主要包括：
- 电解电容老化：模块内部+5V滤波电容干涸，导致供电纹波增大，在负载突变时引发通信复位或模块死机。
- RS-485收发器击穿：现场侧浪涌或地电位差过高，易损坏ADM2486等隔离收发芯片，表现为DP COMM灯常灭或闪烁异常。
- 配置丢失：早期版本依赖电池备份配置（若与CPU共用电池），电池耗尽后GSD参数重置，需重新下载。
- 接插件氧化：D-SUB接口长期暴露于潮湿环境，引脚氧化导致接触电阻增大，通信误码率上升。
设计上的薄弱环节在于：无独立电源隔离、终端电阻需手动跳线、无在线固件升级能力。这些在当年是合理取舍，但在今天已成为维护难点。
作为维保人员，应重点执行以下预防性措施：
- 每年测量模块+5V供电纹波（应 < 100 mVpp）
- 清洁D-SUB接口并涂抹抗氧化脂
- 检查Profibus电缆屏蔽层接地是否单点良好
- 备份当前GSD文件与DP地址配置，存档于工程文档
