GE 531X305NTBAPG1 – NTB/3TB 端子板，AC/DC2000驱动器核心接口！

描述

GE 531X305NTBAPG1：这块NTB/3TB端子板是GE（通用电气）531X系列的重要接口，专为AC2000 & DC2000驱动器系统打造。它集成了电源供应：5VDC/15VDC稳压输出、继电器输出：7路、模拟量I/O、编码器接口及串行通信功能，是现场信号与主控板的“桥梁”，保障驱动系统稳定运行。

产品详细说明

GE 531X305NTBAPG1 产品概述

兄弟们，今天咱们要说的这块硬货，就是鼎鼎大名的GE（通用电气）旗下的一员猛将——GE 531X305NTBAPG1。这可不是个普通的板子，它属于GE 531X系列中的NTB/3TB端子板（Terminal Board）。你把它想象成什么呢？就把它看作是咱们工业控制系统里头，专门负责“交通管制”的“枢纽站”！

这块 GE 531X305NTBAPG1 的主要任务，就是把外部世界那些五花八门的信号，比如传感器送来的模拟量信号、数字控制指令，还有给编码器供电的电源、串行通信线等等，统统整整齐齐地接到它身上，然后通过它的内部“调度”，再安全无误地输送给更高级别的控制器，比如GE的AC2000和DC2000系列驱动器。它不光负责信号的接入和路由，自己还能输出好几路不同电压的稳压电源，直接给外部小设备供电，省去了额外的电源模块。同时，它还带有多路继电器输出，能直接控制现场的开关设备。说白了，GE 531X305NTBAPG1 就是个多功能的接口和电源管理中心，确保整个驱动系统能够高效、稳定地“动起来”，绝对是GE工控系统里不可或缺的“老兵”！

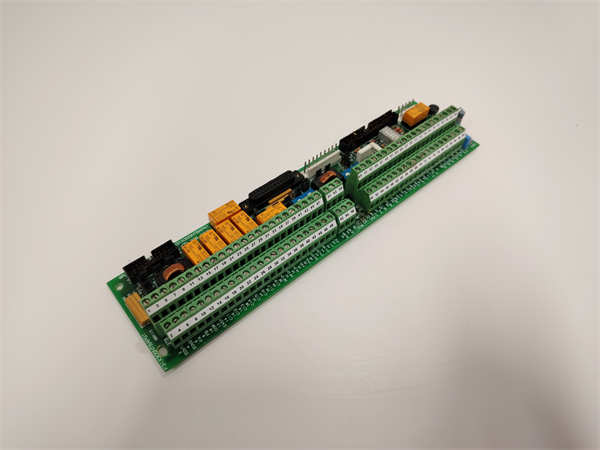

GE 531X305NTBAPG1

GE 531X305NTBAPG1 技术规格

主要特点和优势

兄弟们，这块 GE 531X305NTBAPG1 模块为啥能在GE的驱动器系统里站稳脚跟？那可都是它实打实的本事，不是吹的！

首先，它是个多面手，接口能力超强！GE 531X305NTBAPG1 这块板子，可不光是接个电源线那么简单。它集成了继电器输出（Relay Outputs）、串行通信接口（Serial Communication Interface）、编码器接口（Encoder Interface）、低电平模拟量I/O（Low-level Analog I/O），甚至还能直接输出多种**稳压电源（Regulated Power Supply）**和非稳压电源。这意味着，你只需要这么一块板子，就能把各种传感器、执行器、通信设备以及编码器都搞定，大大简化了系统的外部接线和硬件配置，省心又省力！

其次，它的供电能力那是一绝！GE 531X305NTBAPG1 不仅仅是把外部电源引进来，它自己还能“变”出好几种不同电压的稳压电源，比如+5 VDC和+15 VDC，电流容量还不小，直接就能给连接在它上面的编码器或者其他低功耗设备供电。同时，它也能提供24 VDC和120 VAC的非稳压电源。这种**集成式的电源管理（Integrated Power Management）**功能，不光减少了对额外电源模块的需求，还能让整个驱动系统的电源分配更加集中和高效。

再来，就是它的高可靠性和稳定性。作为GE工业控制系统的核心部件，GE 531X305NTBAPG1 在设计和制造上都达到了工业级标准，能够在严苛的工业环境中稳定运行。特别是它作为AC2000和DC2000驱动器的接口板，承担着关键信号传输的重任，它的稳定直接关系到设备的正常运行和生产的连续性。

最后，它配置灵活，调试方便。板子上的跳线（Jumpers）设计，让工程师可以根据实际需求灵活配置编码器接口，选择5V或15V的编码器类型，还能通过板载的电位器（Potentiometers）对低电平模拟量I/O进行精细缩放。这些设计都极大地**简化了现场的安装和调试（Ease of Installation and Debugging）**工作，让咱们的设备能更快地投入运行。

The GE 531X305NTBAPG1 serves as a highly versatile and crucial terminal board within GE’s 531X series, primarily functioning as a sophisticated interface for AC2000 and DC2000 drive systems. Its fundamental strength lies in its comprehensive I/O and integrated power management capabilities, enabling it to act as a central connection point for numerous external devices. This module provides essential interfaces for encoders, low-level analog I/O, digital control inputs, and both RS-232C and RS-422 serial communications, significantly simplifying system wiring and enhancing overall connectivity within industrial drive applications.

A significant advantage of the 531X305NTBAPG1 is its integrated power supply functionality, which delivers regulated +5 VDC and +15 VDC, along with unregulated 24 VDC and 120 VAC outputs. This onboard power distribution capability reduces the reliance on external power modules, thereby optimizing cabinet space and streamlining the system’s architecture. Furthermore, it incorporates seven robust relay outputs, configurable as either Form A or Form C, offering flexible control over various external actuators and signaling functions. Engineered for the demanding conditions of industrial automation, this board ensures exceptional reliability and consistent performance, which are critical for continuous operation in high-stakes drive system applications. Its design also allows for flexible configuration via onboard jumpers and potentiometers, facilitating ease of installation and precise tuning for specific load requirements, ultimately contributing to minimal operational disruptions and robust system integrity.

应用领域

这块 GE 531X305NTBAPG1 模块，既然是GE自家AC2000和DC2000驱动器系统的“好帮手”，那它的应用领域自然是围绕着这些核心设备展开的，而且通常都是在一些对稳定性和性能要求极高的场合。

首先，最典型的就是大型工业驱动系统。在钢铁厂的轧机、造纸厂的卷纸机、矿山的提升机等等，这些大型交流和直流电机驱动的设备，对速度、力矩的控制精度要求都非常高。GE 531X305NTBAPG1 这块端子板就是这些驱动器的“外联部门”，负责接收来自上位控制器的指令，连接测速编码器（提供精确的速度反馈），以及各种数字输入（如启停、故障复位）和输出（如继电器报警），确保驱动器能够精准、高效地控制电机，保障生产线的连续性和产品质量。

其次，在一些需要精密运动控制和复杂信号交互的工业场合，GE 531X305NTBAPG1 也是常客。比如：

• 物料搬运和输送系统：提供电机驱动控制的接口和反馈，确保物料传输的平稳和精确。
• 包装机械：对高速运转的包装设备进行精确的速度和位置控制。
• 纺织机械：在纺织生产中对卷绕、拉伸等过程进行精细控制。
• 风力发电和电力转换：作为变流器或逆变器的接口，处理控制信号和反馈，保障电力系统的稳定运行。

这块模块就是那个“多功能联络员”，在GE的各种工业驱动和控制系统中，默默地搭建着信号的桥梁，确保整个庞大而复杂的系统能够精准、协调地运作。

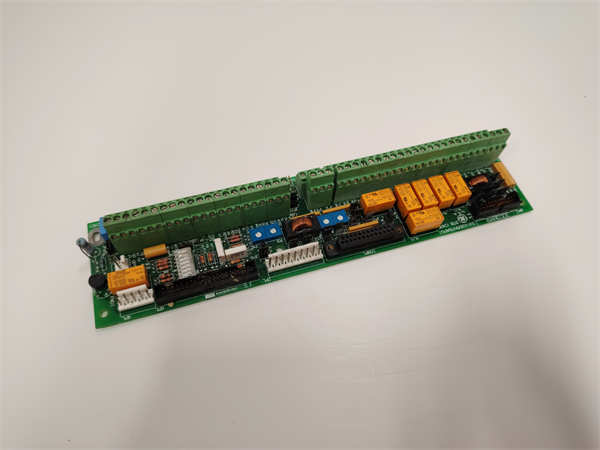

GE 531X305NTBAPG1

相关产品

跟咱们 GE 531X305NTBAPG1 模块“沾亲带故”的兄弟姐妹们也不少，都是GE工控系统里的好搭档：

• GE 531X305NTBAJG1: 这是与 531X305NTBAPG1功能非常相似的同系列端子板，可能在修订版本或某些细微功能上有所不同，但基本功能一致。
• GE 531X305NTBANG1: 另一个同系列型号，同样作为NTB/3TB端子板，具有类似的接口和电源管理能力，常用于励磁或驱动系统。
• GE AC2000系列驱动器控制板/主板: 531X305NTBAPG1作为AC2000驱动器的I/O接口板，会与AC2000的核心控制模块配套使用。
• GE DC2000系列直流驱动器控制板/主板: 同样，531X305NTBAPG1也是DC2000驱动器的关键接口组件。
• GE 531X系列其他驱动器板卡: 例如 531X300CCHAFM5(驱动器控制板)、531X301DCCAFG2 (驱动控制板) 等，它们是驱动器的核心处理单元，与端子板紧密配合。
• 各种工业编码器: 如5V或15V供电的A/B相差分编码器，直接连接到 531X305NTBAPG1的编码器接口，提供精确的速度或位置反馈。
• 外部电源模块: 虽然 531X305NTBAPG1能提供部分电源，但在大型系统中，可能还需要额外的工业级24VDC电源作为其输入。
• HMI (人机界面) 或上位机: 通过 531X305NTBAPG1的串行接口进行数据通信，实现监控和操作。

安装与维护

安装前准备: 在安装 GE 531X305NTBAPG1 模块之前，兄弟们，您可得把功课做足了！首先，务必确保所有相关设备的电源已经完全切断，并且进行了可靠的挂牌和锁定，这是工业现场的铁律，切勿麻痹大意！静电防护（ESD Protection）也得做到位，佩戴好防静电腕带，确保身体和工具都良好接地，因为 531X305NTBAPG1 这样的精密电子板卡，对静电可是非常敏感的。请仔细查阅GE的官方安装手册和您系统的最新接线图，确认 531X305NTBAPG1 的正确安装位置，以及所有信号线、电源线、通信线和编码器线的接线方式。特别是电源线，一定要严格按照手册要求接入，任何接错都可能导致设备损坏甚至更严重的后果。确保安装环境（如控制柜内）清洁、干燥，且温度和湿度都在模块允许的范围内，这将大大延长模块的使用寿命。

维护建议: 说起 GE 531X305NTBAPG1 的维护，作为驱动器系统的关键接口，日常的“体检”和“保养”那可不能少。首先，要定期进行外观检查，看看 531X305NTBAPG1 板子上有没有灰尘堆积、连接器是否牢固、有没有明显的烧灼或腐蚀痕迹。如果发现灰尘，要用干净、干燥的压缩空气轻轻吹掉，但千万别直接对着接口猛吹，也别用湿布擦拭。其次，要检查所有接线端子，确保它们都紧固可靠，因为长时间的振动或温度变化可能会导致接线松动。再来，要关注系统诊断信息和报警，虽然 531X305NTBAPG1 本身可能没有复杂的诊断LED，但如果它连接的驱动器或主控系统出现与I/O或电源相关的报警，那很可能就是这块端子板出了问题，需要专业人员介入排查。对于像 531X305NTBAPG1 这种关键的接口板，如果条件允许，准备一块备用件那是明智之举，万一哪天真有需要，能以最快速度进行更换，把停机时间降到最低。
