GE 531X305NTBAJG1 – NTB/3TB 端子板，GE驱动器与Mark V系统核心接口

描述

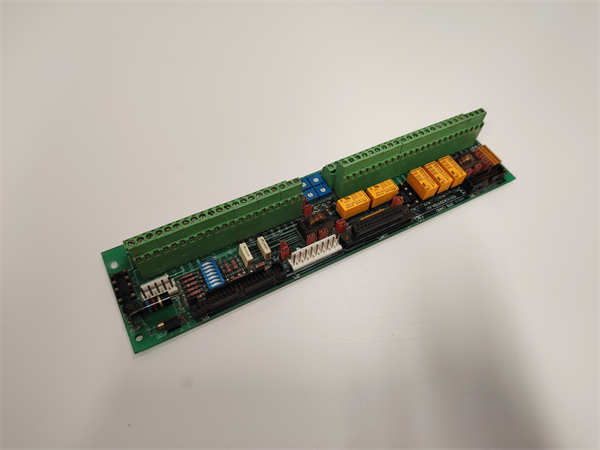

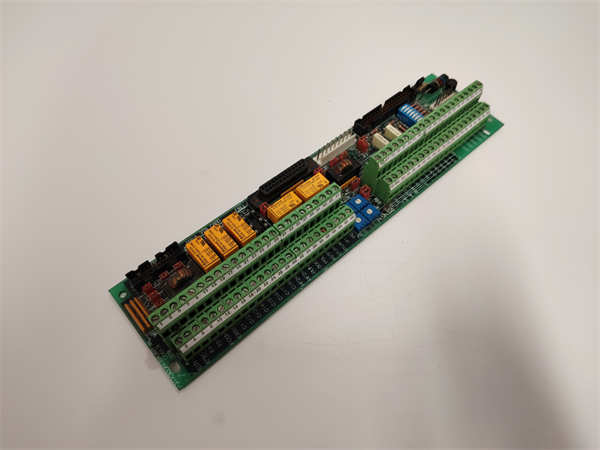

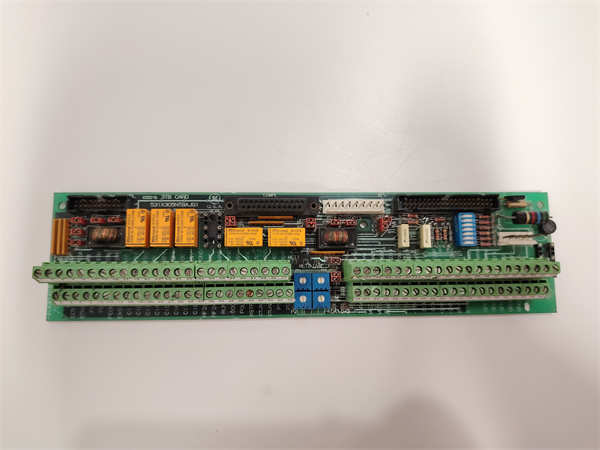

GE 531X305NTBAJG1：这块NTB/3TB端子板是GE（通用电气）531X系列的重要接口，专为DC300驱动器和Mark V涡轮控制系统打造。它集成了电源供应：5VDC/15VDC稳压输出、继电器输出：7路、模拟量I/O、编码器接口及串行通信功能，是现场信号与主控板的“桥梁”，保障系统稳定运行。

产品详细说明

GE 531X305NTBAJG1 产品概述

兄弟们，今天咱们要说的这块硬货，就是鼎鼎大名的GE（通用电气）旗下的一员猛将——GE 531X305NTBAJG1。这可不是个普通的板子，它属于GE 531X系列中的NTB/3TB端子板（Terminal Board）。你把它想象成什么呢？就把它看作是咱们工业控制系统里头，专门负责“交通管制”的“枢纽站”！

这块GE 531X305NTBAJG1 的主要任务，就是把外部世界那些五花八门的信号，比如传感器送来的模拟量信号、数字控制指令，还有给编码器供电的电源、串行通信线等等，统统整整齐齐地接到它身上，然后通过它的内部“调度”，再安全无误地输送给更高级别的控制器，比如GE的DC300直流驱动器，甚至是Mark V涡轮机控制系统的主板。它不光负责信号的接入和路由，自己还能输出好几路不同电压的稳压电源，直接给外部小设备供电，省去了额外的电源模块。同时，它还带有多路继电器输出，能直接控制现场的开关设备。说白了，GE 531X305NTBAJG1 就是个多功能的接口和电源管理中心，确保整个驱动系统和涡轮控制系统能够高效、稳定地“动起来”，绝对是GE工控系统里不可或缺的“老兵”！

GE 531X305NTBAJG1

GE 531X305NTBAJG1 技术规格

主要特点和优势

兄弟们，这块 GE 531X305NTBAJG1 模块为啥能在GE的驱动器和涡轮控制系统里站稳脚跟？那可都是它实打实的本事，不是吹的！

首先，它是个多面手，接口能力超强！GE 531X305NTBAJG1 这块板子，可不光是接个电源线那么简单。它集成了继电器输出（Relay Outputs）、串行通信接口（Serial Communication Interface）、编码器接口（Encoder Interface）、模拟量I/O（Analog I/O），甚至还能直接输出多种**稳压电源（Regulated Power Supply）**和非稳压电源。这意味着，你只需要这么一块板子，就能把各种传感器、执行器、通信设备以及编码器都搞定，大大简化了系统的外部接线和硬件配置，省心又省力！

其次，它的供电能力那是一绝！GE 531X305NTBAJG1 不仅仅是把外部电源引进来，它自己还能“变”出好几种不同电压的稳压电源，比如+5 VDC和+15 VDC，电流容量还不小，直接就能给连接在它上面的编码器或者其他低功耗设备供电。同时，它也能提供24 VDC和120 VAC的非稳压电源。这种**集成式的电源管理（Integrated Power Management）**功能，不光减少了对额外电源模块的需求，还能让整个驱动系统或者控制系统的电源分配更加集中和高效。

再来，就是它的高可靠性和稳定性。作为GE工业控制系统的核心部件，GE 531X305NTBAJG1 在设计和制造上都达到了工业级标准，能够在严苛的工业环境中稳定运行。特别是它作为DC300驱动器和Mark V涡轮机控制系统的接口板，承担着关键信号传输的重任，它的稳定直接关系到设备的正常运行和生产的连续性。而且，“J”版的修订，通常也意味着在稳定性或兼容性上有所优化，让它能更好地向下兼容老版本，方便替换和升级。

最后，它配置灵活，调试方便。板子上的跳线（Jumpers）设计，让工程师可以根据实际需求灵活配置编码器接口，选择5V或15V的编码器类型，还能通过板载的电位器（Potentiometers）对低电平模拟量I/O进行精细缩放。这些设计都极大地**简化了现场的安装和调试（Ease of Installation and Debugging）**工作，让咱们的设备能更快地投入运行。

The GE 531X305NTBAJG1 stands as a highly versatile and critical terminal board within GE’s 531X series, primarily serving as a sophisticated interface for DC300 drives and Mark V turbine control systems. Its core strength lies in its comprehensive I/O and power management capabilities, making it a singular point of connection for a multitude of external devices. The module provides crucial interfaces for encoders, low-level analog I/O, digital control inputs, and both RS-232C and RS-422 serial communications, significantly streamlining system wiring and enhancing overall connectivity.

A notable advantage of the 531X305NTBAJG1 is its integrated power supply functionality, delivering regulated +5 VDC and +15 VDC, alongside unregulated 24 VDC and 120 VAC outputs. This onboard power distribution reduces the need for external power modules, optimizing cabinet space and simplifying system architecture. Furthermore, it features seven robust relay outputs, configurable as Form A or Form C, offering flexible control over various external actuators. Designed for the demanding environments of industrial automation, this board ensures high reliability and stable performance, critical for continuous operation in applications like turbine control and drive systems. Its “J” revision signifies ongoing improvements, ensuring backward compatibility and simplified replacement processes, thereby minimizing operational disruptions and fostering long-term system integrity.

应用领域

这块 GE 531X305NTBAJG1 模块，既然是GE自家驱动器和涡轮控制系统的“好帮手”，那它的应用领域自然是围绕着这些核心设备展开的，而且通常都是在一些对稳定性和性能要求极高的场合。

首先，最典型的就是工业驱动系统。特别是GE的DC300直流驱动器系列，531X305NTBAJG1 就是它的“左膀右臂”。在钢铁厂的轧机、造纸厂的卷纸机、矿山的提升机等等，这些大型直流电机驱动的设备，对速度、力矩的控制精度要求都非常高。这块端子板负责接收来自上位控制器的指令，连接测速编码器（提供精确的速度反馈），以及各种数字输入（如启停、故障复位）和输出（如继电器报警），确保驱动器能够精准、高效地控制电机，保障生产线的连续性和产品质量。

其次，在电力行业，特别是燃气轮机和蒸汽轮机控制系统中，GE 531X305NTBAJG1 也是常客。GE的Mark V系列涡轮控制系统，那可是电厂的心脏。531X305NTBAJG1 在这里就扮演着关键的接口角色，它接收来自各种涡轮机传感器的信号（比如转速、振动、温度的模拟量），同时也能输出控制信号给执行机构，并通过串行通信与上位系统或HMI（人机界面）进行数据交互。它的稳定运行，直接关系到发电机组的安全、高效运行，避免非计划停机，确保电网的稳定供电。

此外，在一些需要精密运动控制和复杂信号交互的工业场合，比如：

• 大型自动化生产线：作为控制柜内部的I/O扩展和信号汇聚点。
• 物料搬运和输送系统：提供电机驱动控制的接口和反馈。
• 能源管理系统：连接各种测量和控制设备，实现数据采集和指令下发。

这块模块就是那个“多功能联络员”，在GE的各种工业驱动和控制系统中，默默地搭建着信号的桥梁，确保整个庞大而复杂的系统能够精准、协调地运作。

GE 531X305NTBAJG1

相关产品

跟咱们 GE 531X305NTBAJG1 模块“沾亲带故”的兄弟姐妹们也不少，都是GE工控系统里的好搭档：

• GE 531X系列其他端子板/接口板: 比如 531X305NTBAPG1、531X305NTBANG1，它们是同系列不同修订或功能略有差异的端子板。
• GE DC300系列直流驱动器主板: 531X305NTBAJG1通常会连接到这类驱动器的主控制板上。
• GE Mark V / Mark VI / Mark VIe 涡轮控制系统模块: 这些是GE的核心涡轮控制平台，531X305NTBAJG1是其I/O和接口的组成部分。
• GE 531X系列驱动器控制板/励磁板: 如 531X300CCHAFM5、531X301DCCAFG2等，这些是驱动器的核心处理单元，与端子板紧密配合。
• 各种工业编码器: 如5V或15V供电的A/B相差分编码器，直接连接到 531X305NTBAJG1的编码器接口。
• 外部电源模块: 虽然 531X305NTBAJG1能提供部分电源，但在大型系统中，可能还需要额外的工业级24VDC电源作为其输入。
• HMI (人机界面) 或上位机: 通过 531X305NTBAJG1的串行接口进行数据通信。

安装与维护
