GE 369B1859G0022 – TCB-T顶部连接板，工业控制系统核心组件

描述

GE 369B1859G0022  连接板在工业控制系统，特别是像GE这样的大型燃气轮机控制、电力自动化或安全系统中，扮演着“神经中枢”的重要角色。它通常不具备复杂的逻辑处理能力，但其价值在于提供可靠、稳定的物理和电气连接。

想象一下，在一个大型控制柜中，有主控制器、各种输入/输出模块、电源模块等等。这些模块之间以及它们与现场设备（比如各种传感器、执行器、阀门、开关等）之间，都需要大量的信号进行传输。369B1859G0022 (TCB-T) 就很可能负责将某一“列”（Train）或某一特定功能组的信号从主板或其它功能模块引出，通过规范的端子或连接器，连接到现场的接线端子排或另一个子系统。

它的主要功能可能包括：

• 信号汇集与分配：将来自不同通道的信号汇聚到统一的接口，或将控制器发出的信号分配到不同的输出路径。
• 物理接口转换：提供标准化的接线端子，便于现场线缆的连接，并可能包含一些信号隔离或缓冲电路，以增强信号的抗干扰能力。
• 系统模块化支持：作为模块化系统的一部分，方便各个功能板卡之间的插拔和互联，简化了系统的布线和维护。

尽管它不像CPU板或电源板那样拥有显眼的功能，但它的设计和制造同样需要满足严苛的工业标准，确保在恶劣环境下（如震动、电磁干扰、温度变化）的长期稳定运行。对于电力、石油石化、冶金等对系统可靠性要求极高的行业来说，像GE 369B1859G0022这样的连接板，是保障整个控制系统稳定、高效运行的“幕后英雄”。

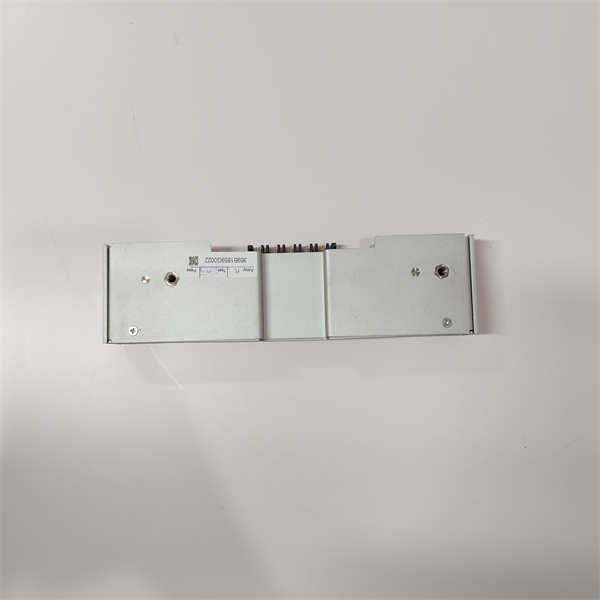

GE 369B1859G0022

GE 369B1859G0022 技术规格

由于 GE 369B1859G0022 是一个内部组件或连接板，其详细的技术规格通常不会像独立的CPU或I/O模块那样有公开的数据手册。它的具体参数会非常依赖于其所服务的具体系统和功能。不过，根据其“TCB-T (Top Train Connection Board)”的描述，我们可以推断出一些通用性的技术特性：

主要特点和优势

尽管 GE 369B1859G0022 (TCB-T) 作为一个内部连接板，不像主控制器那样拥有复杂的功能，但它在整个控制系统中的作用是不可或缺的，并且具备一系列特点和优势，确保系统的可靠性和效率：

首先，它的核心优势在于高可靠性和信号完整性。作为连接系统关键组件和现场I/O的桥梁，这款连接板的设计和制造都遵循严苛的工业标准。这意味着它能够抵抗工业现场常见的电磁干扰（EMI/RFI）、振动、温度变化等恶劣环境条件，确保信号传输的低噪声和高保真度。在高要求工业应用中，即使是细微的信号失真也可能导致误动作，而这种可靠性设计正是避免此类问题的关键。

其次，它体现了系统模块化和可维护性的设计理念。作为某个“Train”或功能组的顶部连接板，它使得系统内部的布线更加整洁、标准化，大大简化了系统的组装和维护。当需要更换某个主板或I/O模块时，通过这种连接板，可以更方便地进行插拔操作，减少了拆卸大量现场接线的复杂性，从而缩短了停机时间（Downtime）和维护成本。

再者，专为特定GE控制系统优化是其固有特点。369B1859G0022 并非通用型连接板，它是为GE特定的工业控制或安全系统（如NexusOnCore系列）量身定制的。这意味着它与这些系统中的其他模块（如处理器模块、I/O模块）具有最佳的电气和物理兼容性，能够完美协同工作，确保整个系统的性能和稳定性都达到设计预期。这种紧密的集成性是通用解决方案难以比拟的。

最后，尽管这只是一个连接部件，但其稳健的物理设计也不容忽视。工业环境往往伴随着灰尘、湿气和物理冲击。这种连接板通常会采用高质量的PCB材料、坚固的连接器和优化的布线，以承受这些挑战，确保长期运行的稳定性。它可能还包含一些过压保护、短路保护等基本电路，进一步提升系统的安全防护能力。

应用领域

GE 369B1859G0022 (TCB-T) 作为一个顶部连接板模块，它的应用领域非常具体，主要集中在那些采用了GE（或其继承者Baker Hughes Nexus Controls）大型工业控制和安全系统的行业。它本身不直接控制设备，而是作为系统内部的“桥梁”，确保关键信息的有效传输。

最主要的几大应用领域包括：

电力行业：

• 燃气轮机和蒸汽轮机控制系统：在大型发电厂中，GE的Speedtronic系列（如Mark VI、Mark Vie等）控制系统被广泛用于燃气轮机和蒸汽轮机的启动、运行、监测和保护。像369B1859G0022这样的连接板，会是这些控制柜内部不可或缺的一部分，负责连接主控制器与各种传感器（温度、压力、转速等）、执行器（阀门、跳闸线圈等）的信号。
• 电厂辅助系统控制：除了核心的汽轮发电机组，电厂中的锅炉、泵、风机、水处理等辅助系统也可能采用GE的控制平台，这些系统中也会用到类似的连接板。

石油和天然气行业：

• 炼油厂和石化厂：这些复杂工业流程对安全和效率要求极高，控制系统需要处理大量的模拟量和数字量信号。369B1859G0022可能作为DCS（分布式控制系统）或SIS（安全仪表系统）内部的I/O连接单元。
• 输油/输气管道和压缩站：大型压缩机组通常由燃气轮机驱动，控制和安全系统同样会用到这类模块。
• 海上平台和LNG工厂：在这些对可靠性和空间有严格要求的环境中，模块化的连接板能够简化布线和维护。

冶金行业：

• 在大型钢铁厂、有色金属厂等，对轧机、连铸机等设备的驱动和控制精度要求很高，GE的控制系统也常用于这些重型机械，369B1859G0022可能作为连接大功率驱动器和控制器的中间件。

总之，GE 369B1859G0022的归宿是那些对信号传输可靠性、系统模块化和可维护性有极高要求的GE工业控制和安全系统内部。它在幕后默默工作，支撑着关键工业资产的平稳运行。

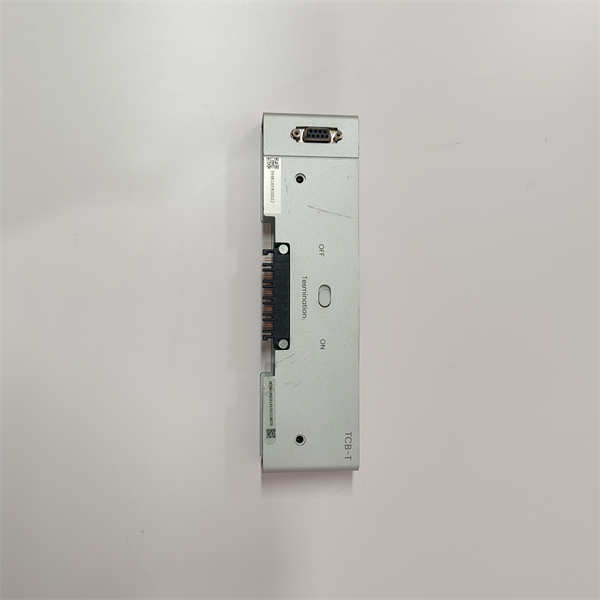

GE 369B1859G0022

相关产品

由于 GE 369B1859G0022 是一款“TCB-T (Top Train Connection Board)”模块，它通常是某个完整系统中的一个组件。要让它发挥作用，必然需要与一系列其他GE（或Baker Hughes Nexus Controls）的工业控制系统产品协同工作。以下是一些可能与它相关的产品类别和具体示例：

主控制器/处理器模块：

• 如果它属于GE Speedtronic Mark VIe或其他类似的DCS/PLC平台，那么它会连接到主处理器板，比如 IS200/IS215系列的各种控制器板卡（如UCVE, UCVA等），这些是整个系统的“大脑”。
• 如果它属于NexusOnCore Safety System，那么它会与 SPU60 (369B1860G0033)或其他NexusOnCore控制器模块进行交互。

输入/输出 (I/O) 模块：

• 它很可能作为 模拟量输入 (AI) 模块(如 SAI60 (369B1841G5013))、数字量输入 (DI) 模块 (如 SDI60 (369B1843G5009)) 或 数字量输出 (DO) 模块 (如 SDO60 (369B1844G5009)) 的物理连接层。它会将现场的传感器信号汇集，或将控制器的输出指令传递到执行器。
• 可能还包括与 热电偶 (TC) 或热电阻 (RTD) 输入模块相关。

端子板 (Terminal Boards)：

• 这类连接板往往与更外围的端子板配套使用。这些端子板带有螺丝端子，方便现场线缆的接入，然后通过多芯电缆或直接连接到像 369B1859G0022这样的连接板。例如，TCB-B (369B1859G0023) 是一个“Bottom Train Connection Board”，通常与TCB-T成对使用，分别负责上/下部的连接。

机架/底板 (Chassis/Backplane)：

• 所有这些模块都需要安装在特定的机架中，并通过机架的底板（背板）进行供电和通信。例如，5453-278 CHASSIS-MICRONET 12 SLOT或 5453-279 TMR Chassis 这类机架。

电源模块 (Power Supply Modules)：

• 为整个系统和所有板卡提供稳定电源的模块，例如GE Mark VI系统中的PDM (Power Distribution Module)。

组态和诊断软件：

• GE ToolboxST™或 Nexus Controls Configuration Software：用于配置、诊断和监控连接到此板卡的信号以及整个系统的运行状态。

这些产品共同构建了GE复杂的工业控制和安全系统，369B1859G0022 是其中确保数据和控制信号准确、可靠传输的重要一环。
