GE 369-HI-R-0-0-0 电机管理继电器 – 反向功率保护 + 欠压重启，电厂辅机优选！

描述

GE 369-HI-R-0-0-0 是 GE 工业自动化事业部针对 “防电机反转 + 快速恢复供电” 需求推出的专项电机管理继电器，属于 GE 369 系列的 “增强保护型” 型号，在基础款继电器功能上，核心新增 “反向功率保护” 与 “欠压自动重启” 双关键功能。在火力发电厂、大型化工厂等场景中，许多电机（如锅炉引风机、原料输送泵）一旦反向运转，可能导致叶片损坏、介质倒流等严重故障；而电网波动导致欠压停机后，人工重启又会延误生产 ——GE 369-HI-R-0-0-0 正是为解决这两大痛点设计，成为工业电机 “防反转 + 保连续” 的关键保障。

这款GE 369-HI-R-0-0-0 保留了系列产品的 32 位微处理器与 1.04ms True RMS 电流采样技术，能精准捕捉电机功率流向与电压波动。当检测到电机功率反向（如风机因气流倒灌导致反转）时，可在 < 200ms 内切断控制回路，避免电机绕组受力不均损坏；当电网电压恢复正常后，又能按预设延时自动重启电机，无需人工现场操作。相较于普通电机继电器，GE 369-HI-R-0-0-0 更贴合 “无人值守” 工业场景需求，尤其在电厂辅机、化工连续生产流程中，能大幅降低因电机故障导致的停产损失，为工业系统稳定运行提供 “防护 + 效率” 双重价值。

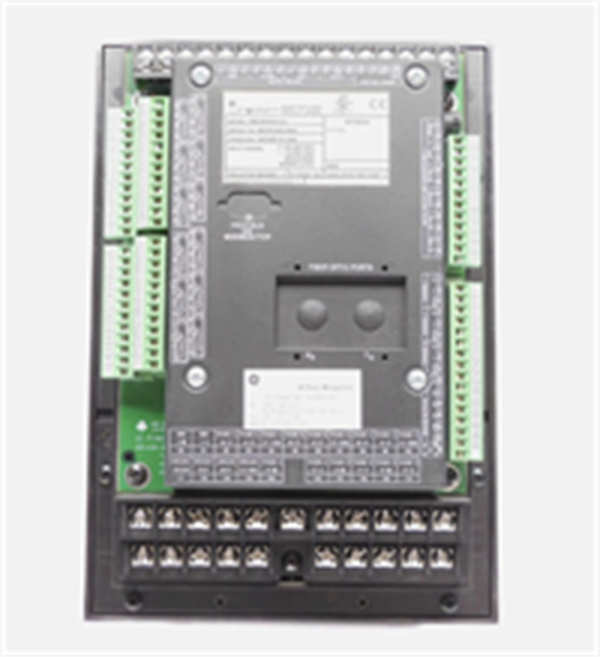

369-HI-R-0-0-0 GE

主要特点和优势

反向功率精准防护：GE 369-HI-R-0-0-0 内置功率流向检测电路，通过实时采集电机三相电压与电流信号，计算功率因数与功率方向，当检测到功率反向（如泵组因出口阀门故障导致介质倒流，带动电机反转）时，立即触发保护动作，<200ms 内切断接触器线圈电源，强制电机停机。例如在火力发电厂，锅炉引风机若因烟道压力异常出现反转，会导致风机叶片变形、烟道气流紊乱，而GE 369-HI-R-0-0-0 可快速切断回路，避免故障扩大，同时通过通讯接口向上位机发送 “反向功率故障” 报警，方便运维人员及时排查烟道问题。

欠压自动重启减干预：针对电网电压波动导致的电机停机问题，GE 369-HI-R-0-0-0 新增欠压自动重启功能 —— 当电网电压低于预设阈值（如额定电压的 70%）时，继电器先切断电机电源；待电压恢复至正常范围（如额定电压的 85% 以上）后，可按预设延时（0-300 秒可调）自动重启电机，无需人工现场合闸。以化工原料输送泵为例，若电网短暂欠压导致泵机停机，人工重启需 30 分钟（含现场确认、审批流程），而GE 369-HI-R-0-0-0 可在 10 秒内自动恢复运行，避免原料断供导致的反应釜停工，每年可为企业减少数十小时非计划停机时间。

高精度采样与强环境适配：GE 369-HI-R-0-0-0 延续系列产品的 True RMS（真实有效值）电流采样技术，采样周期仅 1.04ms，即使电机处于变负载、谐波干扰工况（如变频器驱动的压缩机电机），也能精准测量电流，避免因采样误差导致的保护误动作。在环境适应性上，其工作温度覆盖 – 40℃至 + 60℃，可在北方冬季严寒的露天泵站，或南方夏季高温的车间内稳定运行；外壳防护等级达 IP20，能抵御电机控制中心（MCC）内的粉尘侵袭，适配大多数工业场景的安装环境。

The GE 369-HI-R-0-0-0 motor management relay is engineered to address critical challenges in industrial motor operation: preventing reverse rotation and enabling rapid recovery from undervoltage events. Its integrated reverse power protection feature monitors power flow in real time, detecting abnormal directionality (e.g., fan reversal due to backdraft) and triggering a <200ms shutdown to prevent mechanical damage— a critical safeguard for high-value equipment like power plant fans and chemical pumps.

What sets the GE 369-HI-R-0-0-0 apart is its ability to enhance operational continuity. The undervoltage auto-restart function eliminates manual intervention after voltage fluctuations: once grid voltage returns to a safe level, the relay automatically restarts the motor at a configurable delay (0-300s), minimizing downtime in continuous processes. Combined with True RMS current sampling (1.04ms rate) for accurate load monitoring and a wide operating temperature range (-40°C to +60°C), it delivers reliable performance in harsh industrial environments, making it an ideal choice for power generation, chemical, and manufacturing applications.

GE 369-HI-R-0-0-0 技术规格

参数名称	参数值
产品型号	GE 369-HI-R-0-0-0
制造商	GE（通用电气）
产品类型	带反向功率保护的电机管理继电器
核心保护功能	反向功率保护、欠压自动重启、过载保护、缺相保护、堵转保护
相电流采样	真实有效值（True RMS），1.04ms / 样本
功率方向检测精度	±2% 满量程
欠压阈值范围	50%-90% 额定电压（可调）
欠压重启延时	0-300 秒（可调）
响应时间	<200 ms（故障切断）
控制电源标称值	20 VA
控制电源最大值	65 VA
控制电源输入范围	110-250 VDC；100-240 VAC（50/60 Hz）
通讯接口	RS232/RS485（支持 Modbus RTU）
工作温度范围	-40℃至 + 60℃
存储温度范围	-40℃至 + 80℃
防护等级	IP20
外壳材质	阻燃 ABS
安装方式	35mm DIN 导轨安装
尺寸（高 × 宽 × 长）	29.6cm×10.7cm×20.5cm
重量	约 4.5 kg
兼容系统	西门子 S7 系列、罗克韦尔 Allen-Bradley 系列 PLC；霍尼韦尔 DCS 等

应用领域

GE 369-HI-R-0-0-0 凭借 “反向功率保护 + 欠压重启” 特性，在需保障电机安全与连续性的场景中不可或缺。在火力发电厂，它用于锅炉引风机与送风机电机 —— 引风机若因烟道挡板故障出现反转，会导致锅炉负压异常，甚至引发炉膛熄火，GE 369-HI-R-0-0-0 的反向功率保护可快速切断回路；而电网电压波动导致风机停机时，欠压自动重启功能能在电压恢复后立即重启，避免人工操作延误导致的锅炉热效率下降。

在石油化工领域，GE 369-HI-R-0-0-0 适配原料输送泵与回流泵电机 —— 输送泵若因出口单向阀失效导致介质倒流，会带动电机反转，造成泵体叶轮损坏，GE 369-HI-R-0-0-0 可实时检测功率方向，及时停机保护；当电网欠压导致泵机停机时，自动重启功能能快速恢复原料供应，避免反应釜因缺料导致的反应中断，减少批次产品报废损失。

在城市污水处理厂，GE 369-HI-R-0-0-0 用于曝气池风机与污泥回流泵电机 —— 曝气风机若反转，会导致曝气系统气流紊乱，影响微生物活性，继电器的反向保护可防止这一问题；而雨季电网负荷波动导致欠压停机时，自动重启功能能快速恢复污水处理流程，避免污水外溢风险，保障环保处理达标。

安装与维护

安装前准备：安装GE 369-HI-R-0-0-0 前，需核对型号与订单一致性，检查外壳无破损、接线端子无氧化；确认现场电源符合 110-250 VDC 或 100-240 VAC 要求，并用万用表测量电压稳定性。此外，需根据电机参数预设关键值：按电机额定功率设置反向功率保护阈值（如额定功率的 – 10% 至 – 30%），按电网情况设置欠压阈值（如额定电压的 70%）与重启延时（如 10 秒），确保保护逻辑适配现场需求。

安装要点：GE 369-HI-R-0-0-0 采用 35mm 标准 DIN 导轨安装，卡入导轨后需按压固定，避免松动；安装位置需远离变频器、大功率电机等强电磁干扰源（距离≥15cm），防止干扰功率方向检测。接线时，需将电机三相电压、电流线分别接入对应采样端子，控制回路电源线接入 110-250 VDC/100-240 VAC 端子，输出控制线连接接触器线圈；接线完成后，手动测试反向功率保护功能（模拟功率反向信号），确认继电器能正常动作。

维护建议：每 3-6 个月维护GE 369-HI-R-0-0-0，先用压缩空气清理模块表面粉尘，确保散热孔通畅；通过上位机或继电器按键调取运行数据，检查反向功率保护阈值、欠压重启延时是否与预设一致。用钳形电流表对比继电器显示电流与实际电机电流，误差需≤0.1%；模拟电网欠压场景（如调低测试电源电压），验证欠压停机与自动重启功能是否正常。若出现反向功率保护误动作，优先检查电压 / 电流采样接线是否反接，排除外部问题后再校准功率检测参数。
