GE 350-805595-208 | ACC-5595-208 通信模块 | 停产备件与Legacy系统维保分析

  • 型号: 350-805595-208 (ACC-5595-208)
  • 品牌: GE Vernova（原GE Power / GE Industrial Systems）
  • 核心定位: GE Mark V 涡轮控制系统的ARCNET通信接口模块，用于主处理器（CSP/SCP）与I/O卡件之间的数据交换
  • 生命周期状态: 已停产 (Obsolete)
  • 采购风险: 极高（Mark V平台已终止支持多年，该模块仅存极少量二手或翻新库存，价格昂贵且无质量保证）
  • 关键作用: 作为Mark V系统内部通信骨干的关键节点，负责将I/O状态上传至控制器并将输出指令下发至端子卡；其失效将导致局部或全局I/O通信中断，引发控制失灵、报警风暴甚至非计划停机
分类：

描述

关键技术规格 (备件核对用)

  • 产品型号: 350-805595-208
  • 制造商: GE
  • 所属系统: GE Mark V 涡轮控制系统
  • 功能类型: ARCNET通信接口子卡（通常安装于I/O卡如VCRC、VSVO等的背板插槽）
  • 通信协议: ARCNET（Attached Resource Computer NETwork），2.5 Mbps
  • 物理接口: 同轴电缆（RG-62/U）或双绞线，BNC或RJ-45连接器（依机架配置）
  • 地址设置: 通过DIP开关或跳线设定节点ID（0–255）
  • 供电方式: 由所插主卡（如VCRC）提供+5V/+12V逻辑电源
  • 安装位置: 插在Mark V I/O卡（如VCRC、VSVO、VTC）的专用子卡槽位
  • 状态指示: 通常无独立LED，依赖主卡状态灯或Toolbox诊断
  • 兼容性: 仅适用于Mark V系统，不兼容Mark VI或后续平台

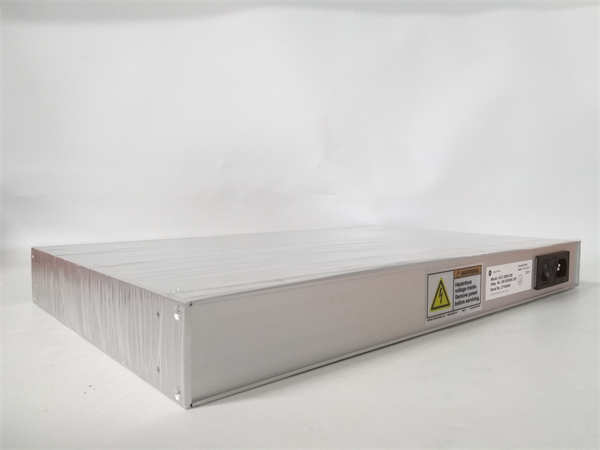

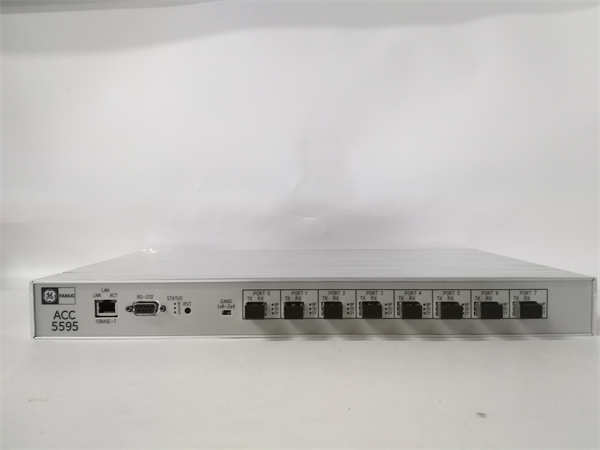

GE 350-805595-208 ACC-5595-208

GE 350-805595-208 ACC-5595-208

系统定位与停机影响

在GE Mark V系统架构中，ACC-5595-208 是每块智能I/O卡（如VCRC冗余控制器卡、VSVO伺服输出卡）实现与中央处理单元（CSP/SCP）通信的必要组件。它将本地I/O数据打包并通过ARCNET环网传输，构成Mark V分布式控制的基础。

若某一块ACC-5595-208故障（如通信芯片损坏、地址冲突或物理链路中断），其所对应的I/O卡将从网络“消失”，导致该卡管理的所有输入信号丢失、输出冻结。例如，若发生在燃料控制阀的VSVO卡上，将直接造成阀门位置失控，触发超速或熄火保护；若发生在振动监测卡上，则可能丧失关键机械保护功能。在无冗余配置的站点，此类故障几乎必然导致机组跳闸。

GE 350-805595-208 ACC-5595-208

GE 350-805595-208 ACC-5595-208

可靠性分析与常见故障点

该模块虽结构简单，但长期运行后仍存在典型失效模式：ARCNET收发器芯片老化导致信号电平不足，引发间歇性通信丢包；DIP开关接触不良或氧化造成节点地址漂移，引起网络冲突；同轴电缆接头松动或屏蔽层破损引入噪声干扰；以及主卡供电不稳导致子卡复位异常。

设计上的薄弱环节在于缺乏自诊断能力——模块本身无状态指示，故障往往需通过上位Toolbox软件或观察I/O卡行为间接判断，增加了排查难度。此外，ARCNET网络对拓扑完整性要求高，单点断缆即导致整个环网瘫痪，进一步放大了单个ACC-5595-208故障的影响范围。

维保建议包括：定期检查ARCNET同轴电缆接头紧固与屏蔽完整性；清洁DIP开关触点并确认地址设置正确；使用Toolbox执行“I/O Status”扫描，监控通信错误计数；对关键回路（如燃料、跳闸）的I/O卡，建立ACC-5595-208最小备件库存；避免在运行中带电插拔，以防总线冲击。
