GE 350-007614-132C UCVE控制器 – VMEbus接口,高速处理,冗余配置!

GE IS215UCVEH2AB 是 GE Mark VIe 系列燃气轮机控制系统的核心 I/O 模块,隶属于IS215 系列通用控制模块,专为发电设备的分布式控制设计,广泛应用于火电、核电、燃气轮机等能源领域。该模块集成 8 路模拟输入与 4 路数字输出,支持热电偶、RTD 等温度信号采集,可将汽轮机振动、轴温等关键参数实时传输至控制器,响应时间低至 1ms,为设备安全运行提供精准数据支撑。GE IS215UCVEH2AB 采用冗余设计与金属外壳防护,在 – 25°C 至 + 70°C 宽温环境中仍保持稳定性能,是保障发电设备高效运行的关键组件。​

分类:

描述

GE IS215UCVEH2AB 是 GE Mark VIe 系列燃气轮机控制系统的核心 I/O 模块,隶属于IS215 系列通用控制模块,专为发电设备的分布式控制设计,广泛应用于火电、核电、燃气轮机等能源领域。该模块集成 8 路模拟输入与 4 路数字输出,支持热电偶、RTD 等温度信号采集,可将汽轮机振动、轴温等关键参数实时传输至控制器,响应时间低至 1ms,为设备安全运行提供精准数据支撑。GE IS215UCVEH2AB 采用冗余设计与金属外壳防护,在 – 25°C 至 + 70°C 宽温环境中仍保持稳定性能,是保障发电设备高效运行的关键组件。​

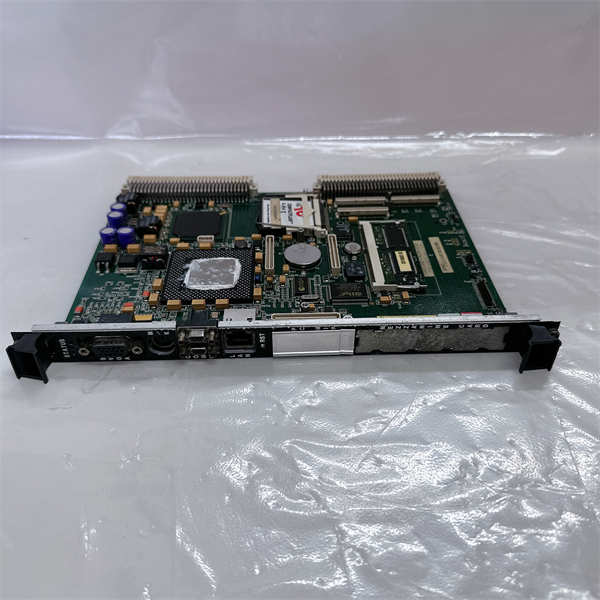

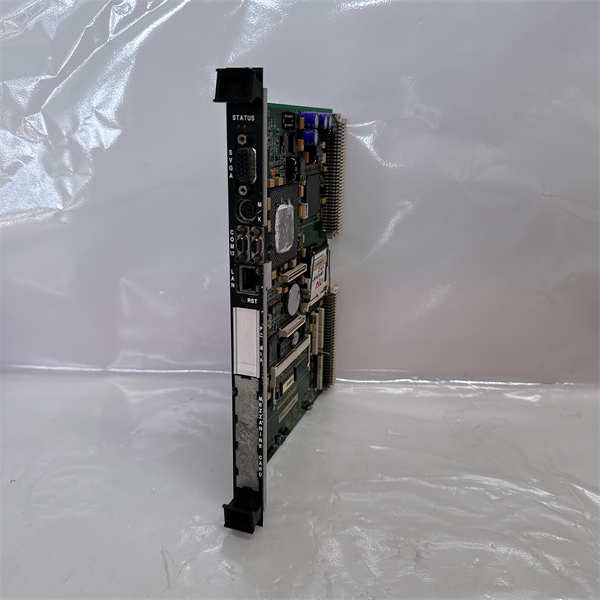

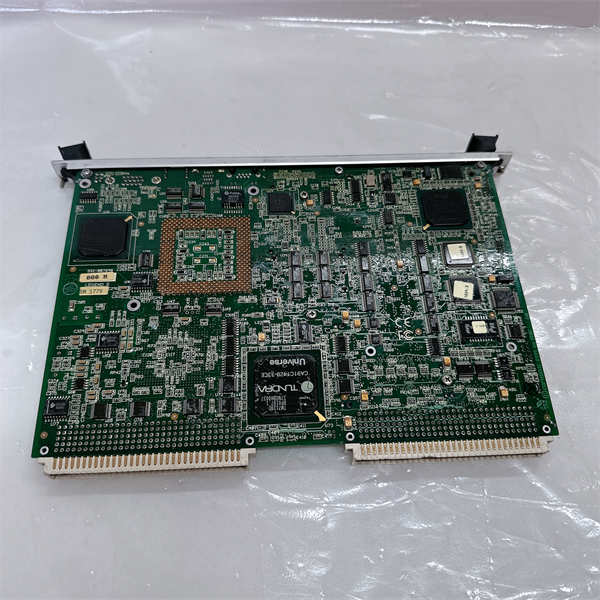

GE IS215UCVEH2AB VMIVME-7614-132 350-007614-132C

技术规格​

参数名称​ 参数值​
产品型号​ GE IS215UCVEH2AB
制造商​ GE​
产品类型​ 通用控制模块(带模拟输入 / 数字输出)​
输入通道​ 8 路模拟输入(热电偶 / RTD)​
输出通道​ 4 路数字输出(24V DC,1A)​
模拟信号类型​ J/K/T 型热电偶;PT100 RTD​
数字输出类型​ 晶体管输出(带短路保护)​
工作温度​ -25°C 至 + 70°C​
存储温度​ -40°C 至 + 85°C​
防护等级​ IP20​
物理尺寸​ 160mm×100mm×40mm​
重量​ 0.5kg​
供电电压​ 24V DC(±10%)​
功耗​ 最大 5W​
通信接口​ Profibus DP​
隔离方式​ 电源与信号隔离(1500V AC)​
认证标准​ IEC 61010-1、UL 508​

主要特点和优势​

GE IS215UCVEH2AB 以多信号兼容为核心优势,8 路模拟输入可灵活配置为热电偶或 RTD 类型,无需额外模块即可同时采集温度与电阻信号,在燃气轮机轴温监测中可减少 50% 的模块使用量。4 路数字输出带短路保护功能,可直接驱动小型继电器或电磁阀,简化控制回路设计。其冗余通信接口支持 Profibus DP 双网架构,通信中断时自动切换至备用链路,确保数据传输不中断,平均无故障时间(MTBF)超过 15 万小时。​

GE VMIVME-7614-132 采用 32 路高密度数字输入设计,每通道独立隔离(2500V AC),能在强电磁干扰环境中准确识别开关信号,响应时间 < 1ms,满足高速设备的状态监测需求。VMEbus 接口支持与 GE PLC 或第三方控制器通信,单机架可扩展至 128 路输入,适应大型控制系统的信号集中采集。模块内置 LED 指示灯,可直观显示各通道状态,配合诊断软件实现远程故障定位,较传统模块缩短 70% 的排查时间。​

GE 350-007614-132C 作为GE VMIVME-7614-132 的专用端子板,采用防错插设计,确保接线时通道对应准确,螺钉式端子提供可靠的机械连接,避免振动导致的接触不良。每通道集成浪涌保护元件,可抵御 600W 瞬态电压冲击,在雷击多发地区的工业设备中提升系统抗干扰能力。其轻薄设计(厚度 15mm)不占用额外机柜空间,与模块的一体化安装减少 60% 的布线工作量,降低系统集成成本。​

应用领域​

GE IS215UCVEH2AB 主要用于发电设备控制,在联合循环电厂中,可采集燃气轮机的燃烧温度、轴承振动等参数,通过数字输出控制冷却风扇或报警装置,配合 Mark VIe 控制器实现机组的启停与保护逻辑;在生物质发电厂,其宽温特性(-25°C 至 + 70°C)能适应室外控制柜环境,确保冬季低温时的稳定运行。此外,在石油平台的透平压缩机监控中,该模块的抗振动设计(10-2000Hz,20G)可耐受设备运行时的强烈振动。​

GE VMIVME-7614-132 适用于需要大量数字信号采集的场景,在钢铁厂的轧机控制系统中,可监测 32 个轧辊电机的运行状态(运行 / 停止 / 故障),通过 VMEbus 将数据传输至主控制器,实现轧钢过程的同步控制;在城市污水处理厂,用于采集各处理单元的阀门开关状态与泵组运行信号,配合350-007614-132C 端子板的可靠接线,确保污水处理流程的连续运行。其高密度设计特别适合空间受限的控制柜,如地铁车辆段的设备监控系统。​

GE 350-007614-132C 作为配套端子板,与GE VMIVME-7614-132 共同应用于各类工业自动化场景,在汽车焊装车间的机器人工作站中,为数字输入模块提供现场接线接口,简化传感器信号的连接;在食品加工厂的包装线控制中,其防腐蚀端子材质(镀镍铜)可适应潮湿环境,确保长期使用的可靠性。​

相关产品​

  1. GE IS215UCSAH1A:同系列模拟量输入模块,16 路差分输入,可与GE IS215UCVEH2AB组成完整信号采集系统,适用于需要更多通道的场景。​
  2. GE VMIVME-7750:VMEbus 主控制器,可管理GE VMIVME-7614-132等 I/O 模块,实现分布式控制,适用于大型工业设备。​
  3. GE 350-007614-133DGE 350-007614-132C的升级款端子板,增加 LED 通道指示灯,便于现场状态观察。​
  4. GE IS215UCVOH1B:数字输出模块,16 路继电器输出,可扩展GE IS215UCVEH2AB的控制能力,驱动大功率设备。​
  5. GE VMIVME-4110:VMEbus 电源模块,为GE VMIVME-7614-132提供 + 5V/+12V 电源,支持冗余配置。​
  6. GE IC693MDL645:PLC 数字输入模块,可作为GE VMIVME-7614-132的替代方案,适用于 GE 90-30 系列 PLC 系统。​

安装与维护​

安装前准备:安装GE IS215UCVEH2AB 前需确认与 Mark VIe 机架的兼容性,检查模块连接器无损坏,采用导轨式安装,紧固螺丝扭矩为 0.6N・m。接线时区分模拟输入与数字输出通道,热电偶线使用专用补偿导线,屏蔽层连接至模块接地端子。​

安装GE VMIVME-7614-132 时需插入 VMEbus 机架的对应插槽,确保总线连接器完全咬合,安装GE 350-007614-132C 于模块正下方,通过配套螺丝固定,接线时按端子编号对应设备信号,拧紧力矩为 0.8N・m。​

维护建议:每年度对GE IS215UCVEH2AB 进行温度校准,使用标准热电偶模拟器验证测量精度。定期检查GE VMIVME-7614-132 的 LED 指示灯状态,清洁模块表面灰尘以利散热。GE 350-007614-132C 需检查端子螺丝是否松动,氧化严重时更换端子板,确保信号连接可靠。
