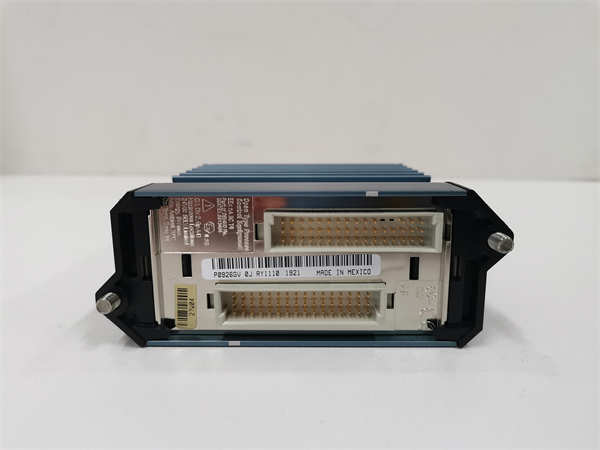

FOXBORO P0926GV FBM231 冗余现场设备系统集成器（FDSI）模块

描述

FOXBORO P0926GV FBM231是一款关键的冗余现场设备系统集成器（FDSI）模块，专为Foxboro I/A Series分布式控制系统（DCS）以及Foxboro Evo™系统设计。这款模块的核心功能是实现现场设备与DCS之间的高可靠性串行通信。P0926GV FBM231通常以冗余对的形式运行，包含一个主模块（Master）和一个跟踪模块（Tracker），确保在任一模块发生故障时，系统仍能不间断地运行，极大地提升了系统可用性。

FBM231拥有四个可独立配置的串行端口，支持RS-232、RS-422和RS-485等多种通信标准，使其能够灵活集成广泛的现场设备，无论是采用传统串行通信的旧设备，还是通过多点RS-485网络连接的设备。作为FDSI模块，FOXBORO P0926GV FBM231不仅采集现场数据，执行必要的转换，还将这些数据存储到Foxboro控制数据库中，供工厂管理和操作员监控使用。同时，它也支持DCS向现场设备写入控制指令。该模块采用坚固的工业设计，适用于Class G3恶劣环境，是确保关键工业过程数据交换和控制可靠性的重要基石。

技术规格

产品型号:P0926GV FBM231

制造商:Foxboro(现属Schneider Electric)

产品类型:现场设备系统集成器(FDSI)模块，冗余型

系统兼容性:Foxboro I/A Series分布式控制系统(DCS),Foxboro Evo™系统

通信端口:4个串行端口，可独立配置

支持协议:RS-232,RS-422,RS-485(软件可配置)

冗余性:以冗余对形式运行(主/跟踪模式)

设备连接能力:每模块对最多可连接64个RS-485设备；或4个直连RS-232/RS-422设备

DCS集成:将现场设备数据集成到Foxboro控制数据库；支持多达2000个DCI块连接

现场总线通信:通过冗余2 Mbps模块现场总线与FCM100Et,FCM100E,FCP270或FCP280通信

输入电压范围:24 Vdc+5%,-10%(冗余电源连接)

功耗:每个模块最大7 W

散热:每个模块最大7 W

安装方式:模块基板(DIN导轨或机架安装)

工作温度:-20至+70°C

存储温度:-40至+70°C

相对湿度:5%至95%(非冷凝)

污染等级:适用于符合ISA标准S71.04的Class G3(恶劣)环境

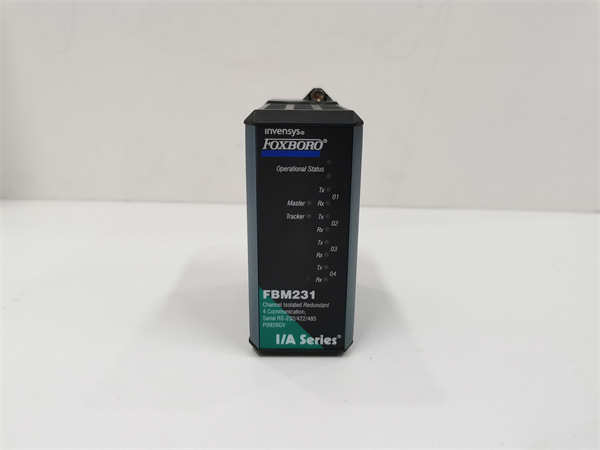

视觉指示器:LED指示灯，用于运行状态、通信活动(每个端口的Tx/Rx),主/跟踪状态

主要特点和优势

FOXBORO P0926GV FBM231模块为严苛的工业过程控制提供了多项关键特点和显著优势：

高可靠性冗余设计：FBM231的核心优势在于其冗余运行能力。它通常以主/跟踪模块对的形式部署，这意味着即使一个模块发生故障，另一个模块也能立即无缝接管控制，从而确保通信和控制的连续性。这种设计极大地提高了系统正常运行时间，对于连续生产和安全至关重要的工业应用而言，这是不可或缺的特性。

灵活多样的串行通信：拥有四个可独立配置的串行端口，并支持RS-232、RS-422和RS-485标准，P0926GV FBM231展现出卓越的通用性。这使得它能够轻松集成工厂中各种不同类型、不同年代的串行现场设备，无论是简单的点对点连接还是复杂的RS-485多点网络，都能实现高效、可靠的数据传输。

与Foxboro I/A Series系统无缝集成：作为Foxboro I/A Series和Foxboro Evo™系统不可或缺的一部分，FOXBORO P0926GV FBM231实现了与系统内其他模块（如FCP270/280控制器）的无缝通信。通过冗余的2 Mbps模块现场总线，现场数据能够实时、可靠地汇入DCS控制数据库，并同步更新到操作员显示界面，确保信息的准确性和一致性。

强大的现场设备系统集成能力：FBM231作为一个通用的硬件模块，可以通过下载不同的I/O软件驱动程序来识别和支持各种特定的现场设备协议。这种灵活的软件定义能力，使得它能够适应不断变化的现场设备集成需求，无需更换硬件即可支持新的设备类型。

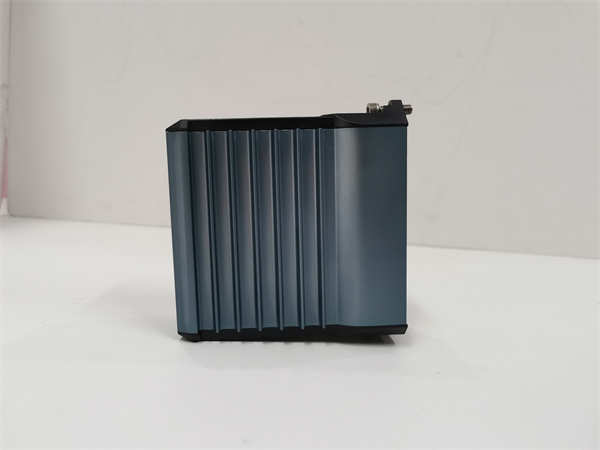

坚固耐用的工业级设计：P0926GV FBM231采用坚固的挤压铝外壳，为内部电路提供物理和电气保护。它被设计成可在恶劣的工业环境中（符合ISA标准S71.04的Class G3环境）稳定运行，能够承受温度波动、湿度和空气污染物的影响，保证长期稳定性能和可靠性。

简便的配置与诊断：模块支持基于XML的设备配置文件，简化了通信参数（如波特率、奇偶校验）的设置。前面板的LED指示灯提供直观的运行状态、通信活动以及主/跟踪状态显示，极大地便利了现场故障排除和日常维护工作。

应用领域

FOXBORO P0926GV FBM231模块广泛应用于依赖Foxboro I/A Series DCS进行过程自动化的各种工业领域。其高可靠性和串行设备集成能力使其在需要关键控制和数据交换的场景中发挥重要作用。

石油与天然气工业：在炼油厂、天然气处理设施、输油管道以及海上钻井平台，FBM231用于连接并监测各种使用串行通信的仪表和设备，如流量计、压力变送器、阀门定位器等。其冗余功能对于保障危险环境下的连续运行至关重要。

化工与石化工业：化工和石化工厂利用P0926GV FBM231集成现有或专用的串行通信设备，用于控制反应器、蒸馏塔以及安全仪表系统。其可靠的数据交换能力是确保工艺安全和产品质量的关键。

电力生成：在火电厂、水电站、核电站等发电设施中，该模块可连接到汽轮机控制系统、锅炉辅助设备或其他依赖串行通信的设备，进行数据采集和控制，从而确保电力生产的稳定性和效率。

水处理与污水处理：对于市政和工业水处理设施，FOXBORO P0926GV FBM231帮助集成泵、阀门和分析仪器等串行设备，实现水质监测和水网控制的集中化管理。

制浆造纸工业：在纸浆厂和造纸厂，FBM231用于连接从木片处理到纸张成品过程中的各种传感器、执行器和电机驱动器，确保生产线的自动化和效率。

采矿与冶金：在采矿作业和金属加工厂，P0926GV FBM231可以集成重型机械、输送系统和环境监测设备，为过程优化和操作安全提供关键数据。

通用制造业：任何使用Foxboro I/A Series DCS，并需要集成第三方串行通信设备（RS-232、RS-422、RS-485）进行控制、监测或数据记录的工业设施，都将发现FBM231是一个极具价值的解决方案。

相关产品

与FOXBORO P0926GV FBM231密切相关的产品型号主要包括：

Foxboro FBM230 P0926GU：这是FBM231的非冗余版本，提供类似的四端口串行通信功能，但在冗余方面有所不同。

Foxboro FBM232 P0926GW：提供单个10/100 Mbps以太网接口，用于连接单端口的现场I/O设备，是基于以太网而非串行通信的替代方案。

Foxboro FBM233 P0926GX：是FBM232的冗余版本，提供冗余以太网接口用于现场设备通信。

Foxboro FCP270/FCP280处理器：这些是Foxboro I/A Series和Foxboro Evo™系统的主控制器。P0926GV FBM231通过模块现场总线与这些处理器通信，进行数据交换和控制命令传递。

Foxboro FCM100Et/FCM100E现场总线通信模块：这些模块负责FBM与系统更大型现场总线网络之间的通信。

模块化底板(Modular Baseplates)：FBM231安装在模块化底板上（例如P0971PB），该底板提供电源连接、I/O电缆连接以及2 Mbps模块现场总线连接。这些底板可以支持DIN导轨或机架安装。

终端组件(Termination Assemblies,TAs)：每个FBM231都需要配套的终端组件（例如P0926PA用于环形接线端子，P0926GH用于压紧螺钉）来提供现场接线点，确保符合电气接口标准（RS-232,RS-422,RS-485）。

Foxboro I/A Series软件驱动程序：P0926GV FBM231作为通用硬件模块，需要特定的软件驱动程序来识别并与不同的现场设备协议进行通信，这些驱动程序会被下载到模块中。

Foxboro Evo™系统：FBM231是Foxboro Evo™系统的关键组件，该系统是I/A Series DCS的演进版本，提供了增强的功能和集成特性。

安装与维护

安装前准备：在安装FOXBORO P0926GV FBM231模块之前，必须严格遵循Foxboro I/A Series DCS的官方安装手册和安全指导。只有经过资质认证和专业培训的人员才能执行安装操作。

安全第一：在开始任何安装工作前，务必对控制系统进行完全断电，并严格执行“上锁挂牌”（LOTO）程序，以防止意外启动或电气危险。

静电防护(ESD)：P0926GV FBM231属于静电敏感器件。在操作时，请务必佩戴接地良好的防静电腕带，并在防静电安全工作台上进行操作，以防止静电放电对模块造成损坏。

安装位置：FBM231安装在模块化底板上，该底板可以进行DIN导轨或机架安装。请确保控制柜内底板已牢固安装。

冗余配置：如果是冗余安装，确保两个FBM231模块被放置在底板上相邻的奇偶位置（例如，位置1和2，3和4）。

连接：小心将P0926GV FBM231连接到其对应的终端组件（TAs）。终端组件提供了RS-232、RS-422或RS-485串行设备的现场接线点。确保所有串行电缆都正确接线并牢固固定。

电源：验证连接到模块化底板的冗余直流电源接线是否正确，并确保电源满足模块的电压要求。

现场总线连接：确认FBM231通过底板正确连接到2 Mbps模块现场总线，该总线负责与系统控制器（FCP270/280）通信。

配置：物理安装完成后，使用Foxboro配置工具对四个串行端口分别进行配置，设置所需的通信标准（RS-232、RS-422或RS-485）、波特率、奇偶校验和其他参数。必须将相应的I/O软件驱动程序下载到模块。

维护建议：对FOXBORO P0926GV FBM231进行定期维护有助于确保其长期稳定运行和DCS内的可靠性能。

目视检查：定期检查模块及其终端组件是否有任何物理损坏、连接松动、腐蚀或污染迹象。确保前面板上的LED指示灯显示正常运行状态。

环境控制：维护工业环境的完整性，确保温度、湿度和空气污染物（灰尘、腐蚀性气体）保持在规定运行范围（Class G3）内。

连接完整性：定期检查所有串行和电源连接的紧固性，以防止因振动或环境变化引起的间歇性通信或电源问题。

软件诊断：利用Foxboro DCS软件（例如Foxboro Evo™系统）中的诊断工具，监控P0926GV FBM231的通信状态、错误日志和整体运行状况。这有助于在问题导致系统故障之前及时识别潜在问题。

驱动程序管理：确保为连接的现场设备加载了正确且最新兼容的软件驱动程序。如果对现场设备或协议进行了更改，请相应地更新驱动程序。

冗余检查：对于冗余的FBM231对，定期验证两个模块是否都健康，并且主/跟踪角色是否按预期运行。这通常可以通过DCS诊断功能进行检查。

更换：如果模块发生故障，请使用相同型号或兼容的Foxboro原厂备件进行更换。遵循官方更换程序，以确保其正确重新集成到冗余对和整个系统中。在更换过程中，务必遵守LOTO和ESD预防措施。

产品保障

Foxboro（现属Schneider Electric）致力于为其工业自动化组件，包括P0926GV FBM231，提供高质量和可靠性保障。
