FOXBORO P0917YZ | FCP270 控制站核心单元 | 停产系统停机影响技术报告

描述

关键技术规格 (备件核对用)

• 产品型号: FCP270
• 制造商: FOXBORO (Schneider Electric)
• 所属系统: I/A Series DCS（典型用于化工、炼油、电力等流程工业）
• 处理器架构: 嵌入式 RISC CPU，专用实时操作系统
• 冗余支持: 支持双机热备（需配对 FCP270 + 冗余底板如 FBM207）
• 安装槽位: 占用 FBM 系列机架中的处理器槽（通常为 Slot 0/1）
• 通信能力: 通过 I/A Series 节点总线（Nodebus）连接操作站及其它控制站，支持高速站间数据交换
• I/O 容量: 可管理最多 64 个 FBM 功能块模块（如 FBM201–FBM242 等）
• 编程环境: 使用 Composer 或 Control Environment (CE) 软件进行组态与下装
• 固件依赖: 需与特定版本 I/A Series 系统软件（如 v6.x–v8.x）兼容

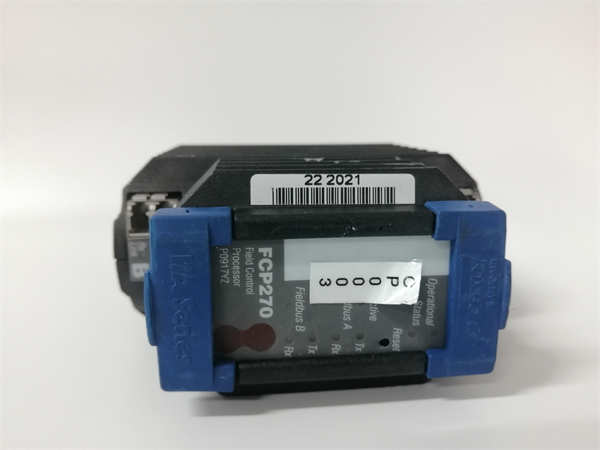

• 物理标识: 模块标签含 “FCP270” 及订货号 “P0917YZ”，Rev 等级需与系统一致

FOXBORO FCP270 P0917YZ

系统定位与停机影响

FCP270 是 I/A Series DCS 中“控制站的大脑”。每个 FCP270 管理一个独立的控制域，执行 PID 调节、设备联锁、顺序启停等关键逻辑，并通过 Nodebus 与操作员站（OWS）及历史数据库通信。在连续生产装置中（如常减压塔、反应器系统），一个 FCP270 通常负责一个工艺单元的全部自动控制。若其发生故障且无冗余或备件，将导致：① 所有控制回路切换至手动或保持最后输出，引发工艺参数失控；② 联锁保护功能失效，增加安全风险；③ 操作员无法监控或干预该区域设备，可能触发上游/下游连锁停车。此类事件在石化或精细化工场景中可造成数小时至数天的非计划停工，伴随显著经济损失与安全合规风险。

FOXBORO FCP270 P0917YZ

可靠性分析与常见故障点

FCP270 的主要老化问题集中在存储与电源管理单元。长期运行后，内部 Flash 存储器可能出现数据保持失效，导致启动时校验失败或程序丢失；CPU 散热区域下方的电解电容易干涸，引发电源纹波增大，造成随机复位或通信中断。此外，背板连接器因热循环和振动产生微裂纹，会导致 Nodebus 通信不稳定，表现为“Station Offline”报警。

设计上的薄弱环节包括：早期版本无电池备份（依赖非易失存储），长期断电后需重新下装应用；散热依赖自然对流，在高密度机柜中易过热；且固件与系统软件强绑定，升级任一组件需全站验证。

预防性维护建议：

• 每年完整备份 FCP270 的应用程序、硬件配置及网络设置；
• 监测机柜温度，确保 FCP270 表面温升 ≤30°C 环境；
• 清洁背板插槽与模块金手指，避免氧化导致接触不良；
• 在计划停机期间，执行主备切换测试（如配置冗余），验证故障转移能力。
