Foxboro FBM216b | Foundation Fieldbus H1接口模块 | 停产备件风险分析

描述

关键技术规格 (备件核对用)

o产品型号: FBM216b
o制造商: Foxboro（现属 Schneider Electric）
o所属系统: I/A Series DCS（Classic 系列）
o功能类型: Foundation Fieldbus H1 接口模块（Fieldbus Communication Module）
o通信标准: IEC 61158-2 / Foundation Fieldbus H1
o波特率: 31.25 kbit/s
o网段支持: 单模块支持 1 个 H1 网段（最多连接 32 台 FF 设备）
o供电方式: 通过 FBM 背板供电，同时可为现场设备提供总线供电（需配合终端电源）
o隔离: 通道与系统地之间电气隔离（>500 VAC）
o安装方式: 插入 I/A Series FBM 机架（如 FCC 站点）
o配套端子板: 通常配 FTA216P（带浪涌保护）或 FTA216 端子组件
o诊断功能: 支持链路活动调度（LAS）、设备状态监控、通信错误计数

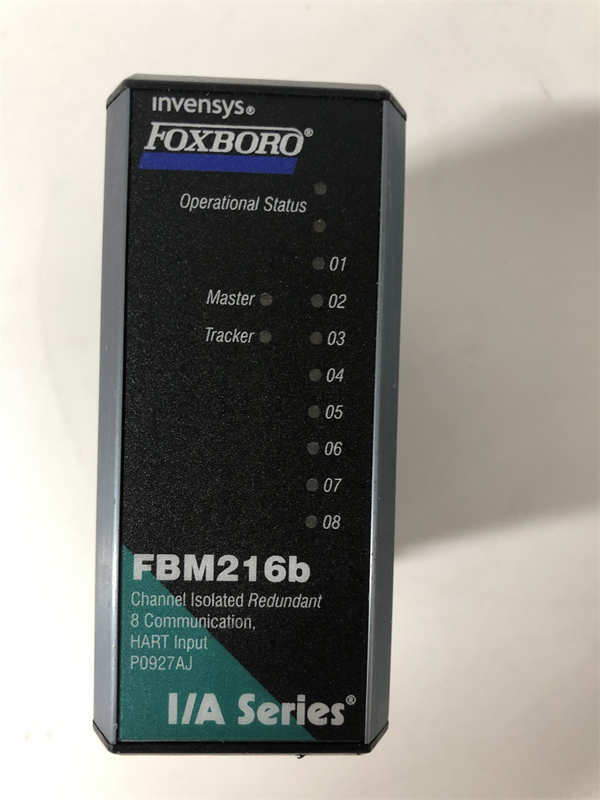

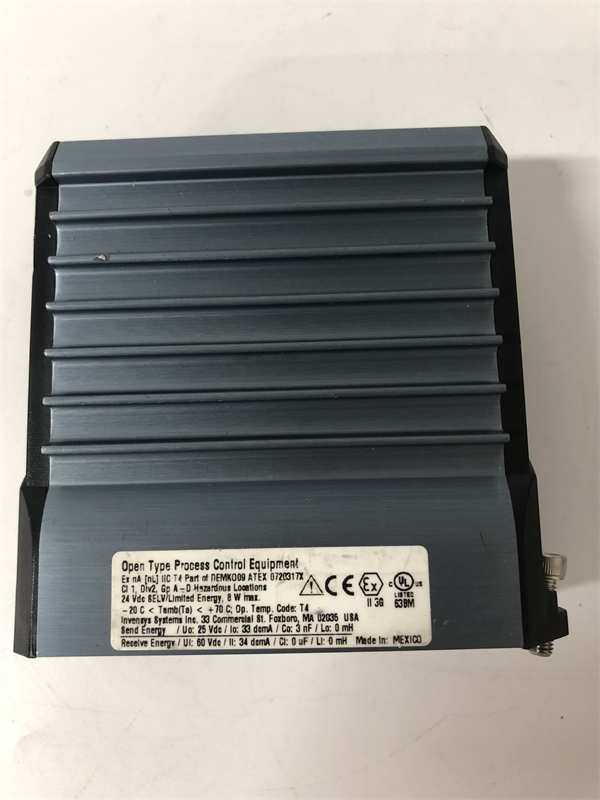

Foxboro FBM216b

系统定位与停机影响

FBM216b 是 Foxboro I/A Series DCS 中实现 数字化现场通信 的核心组件，广泛应用于炼油、化工、制药等流程工业，用于连接：

智能压力/温度变送器（如 Rosemount 3051FF）；
数字阀门控制器（如 Fisher FIELDVUE）；
分析仪与流量计等 FF 设备。

每个 FBM216b 模块通常管理一个完整 H1 网段（含 10–20 台仪表）。若该模块发生故障：

整网段通信丢失：所有连接设备变为“不可用”，DCS 无法读取过程值或下发设定点；
控制回路失效：PID 控制器因无输入而切手动或输出保持，导致工艺偏离；
诊断信息中断：无法获取设备健康状态（如阀门摩擦、传感器漂移），增加预测性维护难度；
触发连锁报警：在关键安全回路中，可能引发非必要停车。

单模块故障即可影响整个工艺单元，MTTR（平均修复时间）因备件稀缺而显著延长。

可靠性分析与常见故障点

尽管 FBM216b 设计可靠，但因服役年限普遍超过 10–15 年，老化问题日益突出：

常见故障模式：

H1 通信 ASIC 芯片失效：导致无法同步 LAS 或解析 FF 报文；
电源管理电路退化：总线供电不稳定，引发设备随机离线；
端子板浪涌保护元件老化：失去防护能力，雷击或开关瞬态易损坏模块；
内部电解电容鼓包：引发电源纹波增大，模块反复重启；
固件兼容性问题：与新版 FF 设备（如支持 EDDL 7.0）存在互操作障碍。

设计薄弱环节：

无冗余通信路径（单点故障）；
固件不可现场升级，漏洞无法修复；
依赖专用 FTA 端子板，更换成本高。

预防性维护建议：

定期审查 I/A Series Workbench 中的 FF 网段诊断日志（如 CRC 错误、设备离线事件）；
使用 FieldCare 或 AMS Device Manager 监控设备通信质量；
检查 FTA216P 端子板的接地与浪涌保护状态；
对关键网段部署 双 FBM216b + 冗余网段（若架构允许）；
建立模块运行年限台账，对超 12 年设备优先替换。

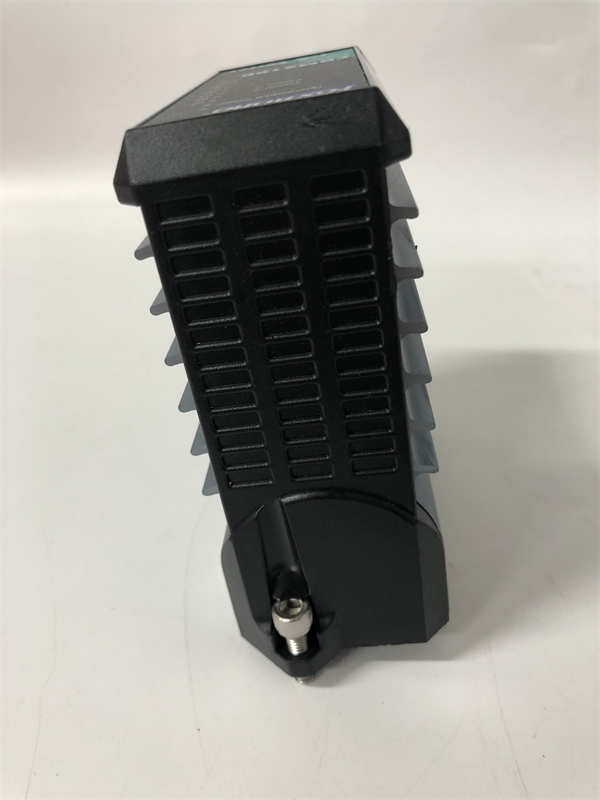

Foxboro FBM216b

生命周期与迁移策略

Schneider Electric 已终止 FBM216b 支持，并提供以下迁移路径：

临时维持措施（短期）

储备至少 1–2 块经 全网段通信测试 的备用模块；
与 Schneider 认证第三方服务商签订应急维修协议；
将关键 FF 设备迁移至更可靠的网段，降低单模块负载。

正式迁移路径（中长期）

平台升级：将 I/A Series Classic 系统迁移至 I/A Series FG 或 EcoStruxure Process Expert；
- 新平台支持 FGM216（功能等效模块），具备更高可靠性、网络安全（IEC 62443）和 OPC UA 集成；
- 支持现代 FF 功能块（如 Alert、Trend）和增强诊断。
混合过渡方案：
- 在现有 DCS 中加装 FF-to-Ethernet 网关（如 Softing FF Gateway），将 FF 数据映射至 OPC UA，供上层系统使用；
- 逐步用无线或 HART 多路复用器替代非关键 FF 设备，减少对 FBM216b 的依赖。

工程实施要点：

重新进行网络拓扑设计与终端电阻配置；
更新设备描述文件（DD/EDDL）；
执行完整的 FAT/SAT 测试，验证通信稳定性；
培训维护人员掌握新平台诊断工具。
