FIREYE 85UVF1-1QD 紫外线火焰扫描器 – 工业燃烧，精准监控不留死角！

描述

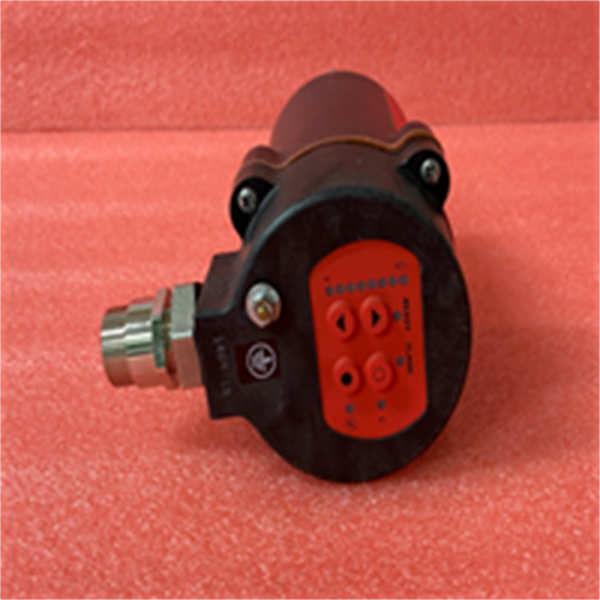

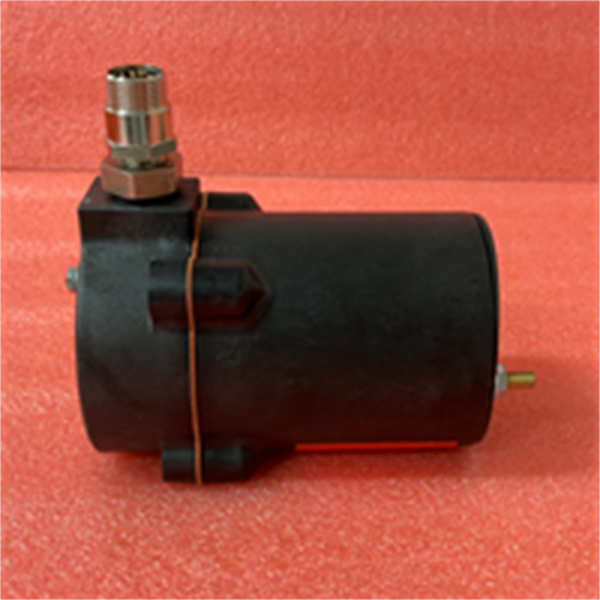

Fireye 85UVF1-1QD是 Fireye 公司生产的 Phoenix 系列一体化火焰检测器，它是一款基于微处理器的设备，采用固态火焰检测传感器。

85UVF1-1QD FIREYE

技术规格

参数名称	参数值
产品型号	85UVF1-1QD
制造商	Fireye
产品类型	火焰检测器
检测波长	295-340nm（紫外线）
输入电源	24Vdc（+20%，-15%），供电电流 200mA
电气连接	8 针快拆接头
继电器输出	火焰继电器，SPST（N.O.）；故障继电器，SPST（N.C.）
触点容量	最小值：10mA@5Vdc；最大值：2A@30Vdc，2A@230Vac（需有电阻负载）
模拟输出	4-20mA 直流输出，接 24Vdc 公共端，最大连接负载 750 欧姆
工作温度范围	-40°F – +150°F（-40°C – +65°C）
湿度范围	0% – 95% 相对湿度，无冷凝
外壳材质	工程材料–填充尼龙树脂的玻璃纤维（GE Valox）
探头重量	3.30 磅（1.5 公斤）

主要特点和优势

高灵敏度与准确性：采用固态紫外线传感器，能够快速、准确地检测火焰产生的紫外线辐射，可检测到微弱的紫外线信号，确保火焰的可靠检测。
自动阈值设置：内部设有一个可以自动设定 ON/OFF（有火 / 无火）门槛值的内部继电器，无需远程放大器或火焰开关，同时还会自动存储目标火焰的振幅以及最佳的 ON/OFF 标准，并自动选择适当的传感器增益。
自诊断功能：具备完整的自我诊断和电子自我检查功能，能够检测传感器故障、电源故障等，并提供故障指示，确保了火焰检测器的可靠性和准确性。
抗干扰能力强：采用先进的信号处理技术，不易受到环境光、烟尘等因素的干扰，能在复杂的工业环境中稳定工作。

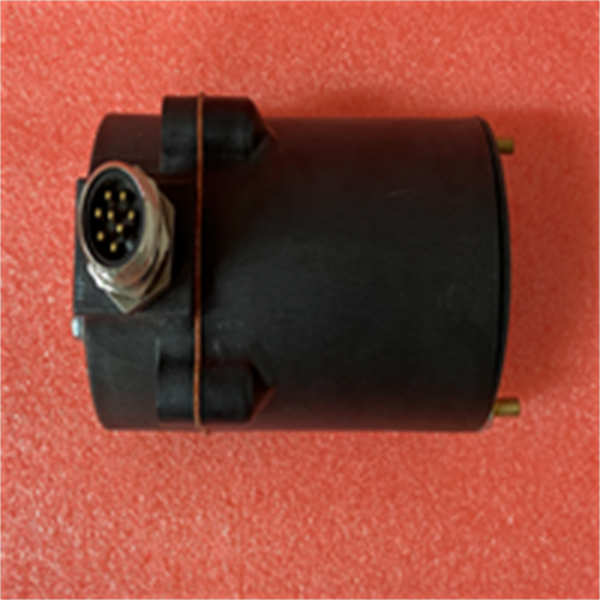

安装维护方便：采用 8 针电气快拆接头与电缆连接，便于安装和维护，结构紧凑，适用于各种安装环境。

应用领域

工业锅炉：可用于监测锅炉火焰，确保锅炉安全可靠运行，如在发电厂的燃煤锅炉、燃气锅炉中，能及时检测火焰状态，防止熄火等异常情况引发的安全事故。
工业燃烧器：适用于工业燃气燃烧器、低 NOx 燃烧器等，监测燃烧器火焰，提高燃烧效率，保证燃烧过程的稳定性和安全性。
炼油设备：在炼油设备的燃烧系统中，如加热炉、焚烧炉等，可准确检测火焰，保障设备正常运行，避免因火焰异常导致的生产故障和安全隐患。
废气处理装置：用于废气处理装置的火焰检测，确保废气燃烧充分，减少污染物排放，同时保障设备的安全运行。

安装与维护

安装前准备：安装时首选使用万向接头（P/N 60-1664-3，NPT），将其对准燃烧器面板上的 2 英寸开孔，用 3 个六角螺栓固定，然后将观测管安装在万向接头上。确保安装位置能使主燃烧区域处于视线范围内，且安装环境的温度、湿度等条件符合85UVF1-1QD的工作要求。
维护建议：定期对设备进行检查，包括清洁镜头，防止油污、灰尘等污染物影响检测效果；检查电源连接是否正常，确保供电稳定；查看 LED 显示的故障代码，及时排查和处理故障。
