FBMSVH FOXBORO LVDT控制卡/伺服阀控制模块/模拟量控制板

描述

Foxboro FBMSVH是一款由Foxboro（现为施耐德电气旗下品牌）生产的LVDT（线性可变差动变压器）控制卡。该模块是Foxboro分布式控制系统(DCS)的一个专门I/O（输入/输出）组件，旨在用于闭环控制系统，精确控制气动或液压伺服阀的阀门位置。

FBMSVH模块能够接收来自上位控制系统（如DEH，汽轮机数字电液控制系统）的4-20mA或0-10VDC命令输入，并结合来自LVDT（提供0-10V信号）的实时位置反馈。通过内部的比例(P)或比例-积分(P+I)调节，它能输出精确的±27mA电流来驱动伺服阀，确保对阀门位置的高精度和高响应速度控制。FBMSVH是电力、石化等行业中需要精确控制关键阀门位置的关键组件。

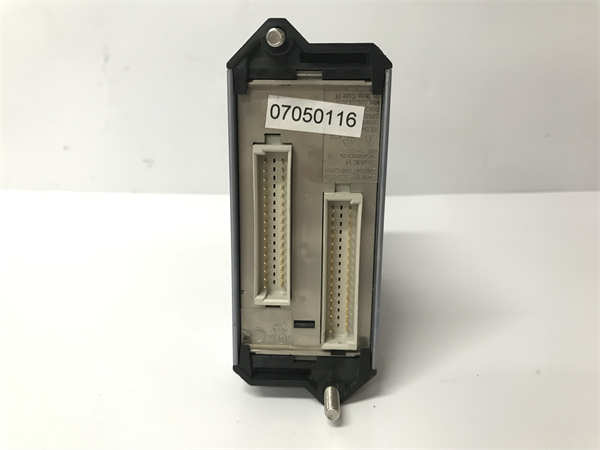

FBMSVH FOXBORO

技术规格

产品型号:FBMSVH

制造商:Foxboro(施耐德电气旗下品牌)

产品类型:LVDT控制卡/伺服阀控制模块/模拟量控制板

功能:闭环控制气动/液压伺服阀位置，接收命令输入、LVDT反馈，输出驱动电流

命令输入:电流输入:4-20mA(输入阻抗500Ω)；电压输入:0-10VDC(输入阻抗4.3KΩ)

反馈输入:LVDT反馈(0-10V信号，最大输入18Vpp)，带LVDT调制器和解调器

输出电流:±27mA(最大±30mA，负载80Ω)，用于驱动伺服阀

阀位信号输出:0-20mA(阻抗50Ω)

控制算法:比例(P)或比例-积分(P+I)调节，增益和积分时间可调

外部电源:±15VDC(典型功耗：+15V供电250mA，-15V供电250mA)

LVDT驱动电流:50mA

LVDT振荡器频率:标准1000Hz(误差±10%)

外部关断:触点闭合触发关断(输出电流-10mA)

调节精度:电压调节精度：±1%；纹波/噪声：±1%

工作温度:0°C至50°C

存储温度:-40°C至70°C

主要特点和优势

Foxboro FBMSVH LVDT控制卡作为高精度伺服阀控制的核心，具备以下显著特点和优势：

首先，它提供了极其精确和快速的阀门位置控制。FBMSVH能够同时处理上位命令和LVDT的实时位置反馈，通过集成的P或P+I调节算法，确保对气动或液压伺服阀的毫秒级响应和精确控制。这对于需要严格控制流体、压力或速度的关键过程至关重要，能显著提升系统性能和生产效率。其次，该模块拥有灵活的输入和输出接口。它支持4-20mA电流和0-10VDC电压两种主流命令输入，并能接收LVDT反馈，同时输出伺服阀驱动电流和阀位信号，这使其能广泛兼容各种工业标准传感器和执行器，简化了系统集成。

此外，FBMSVH具备强大的可配置性和诊断能力。模块上的可调零点、满量程、增益和积分时间等参数允许工程师根据具体应用进行优化配置。内置的LVDT调制器和解调器确保了反馈信号的准确性。其工业级设计保证了在严苛的工况下（如电力厂、石化厂）的长期稳定运行和高可靠性。这些特点共同使得FBMSVH成为复杂工业过程中实现高精度、高效率和高可靠性阀门控制的理想选择。

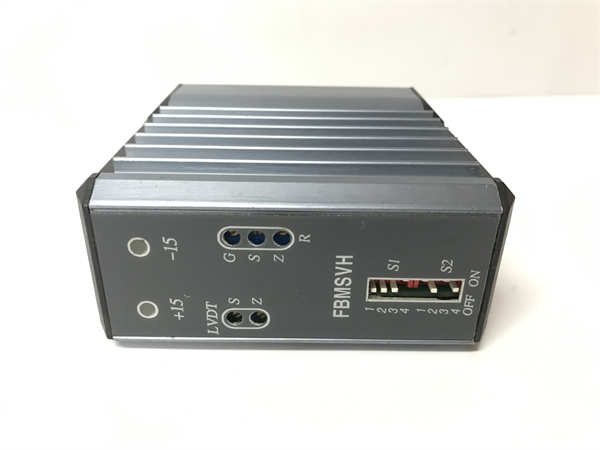

FBMSVH FOXBORO

应用领域

Foxboro FBMSVH LVDT控制卡主要应用于需要高精度、快速响应伺服阀控制的工业过程，尤其在以下领域发挥关键作用：

电力生产：在火力发电厂（如汽轮机DEH系统）、核电站中，用于精确控制蒸汽阀、燃料阀等关键阀门的位置，确保机组的安全启动、稳定运行和负荷调节，是防止飞车和提高发电效率的关键。

石油和天然气工业：在炼油厂、天然气处理厂和管道运输中，用于精确控制各种高压、高速流体阀门，以调节流量、压力和液位，确保工艺流程的稳定性和安全性。

化工和石化工业：在复杂的化学反应和分离过程中，精确控制反应器、蒸馏塔和其他单元的阀门，以维持严格的工艺参数，确保产品质量和生产安全。

冶金工业：在钢铁、铝材等生产过程中，控制燃烧炉、轧机等设备的液压/气动阀，实现精确的工艺控制。

通用工业传动和控制：所有涉及使用LVDT进行位置反馈并需要闭环高精度控制伺服阀的自动化系统。

相关产品

Foxboro FBMSVH LVDT控制卡通常作为Foxboro DCS（如I/A Series或EcoStruxure Foxboro DCS）系统中的一个专用I/O模块，与以下产品和组件协同工作，构成完整的控制解决方案：

Foxboro Field Control Processor(FCP)：如FCP270、FCP280等，这些是DCS系统的核心控制器，与FBMSVH模块通信，接收其状态并发送控制指令。

Foxboro FBM系列模块：FBMSVH是Foxboro FBM（Fieldbus Module）系列中的一员。FBM系列还包括各种模拟量输入/输出、数字量输入/输出以及其他专用I/O模块，共同构成DCS的现场I/O层。

Foxboro DCS软件平台：包括Foxboro Evo控制软件、操作员工作站、工程师工作站等，用于FBMSVH模块的组态、编程、监控、诊断和数据管理。

LVDT传感器：与FBMSVH直接连接，提供被控阀门或其他机械部件的实时位置反馈信号。

气动/液压伺服阀：FBMSVH通过其高精度电流输出直接驱动的执行机构，实现阀门位置的精确调节。

DCS电源模块和机架：为FBMSVH及其他FBM模块提供稳定的电源和安装平台。

操作员站和HMI：用于显示阀门状态、位置反馈、命令输入以及报警信息，并允许操作员进行手动干预。

安装与维护

安装前准备：在安装Foxboro FBMSVH模块之前，必须严格遵守激光安全规程，并确保所有相关设备的电源已完全断开，且高压直流母线已完全放电。请务必执行锁定/挂牌（LOTO）安全程序，以防止意外触电或设备损坏。详细查阅Foxboro为FBM系列模块和FBMSVH提供的官方安装手册和用户指南，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境清洁、干燥，并符合模块的工作温度和湿度要求。将FBMSVH模块稳固地安装到DCS系统机架上的指定插槽中，确保其与背板连接器牢固连接。仔细检查并连接所有电源线（±15VDC）、命令输入线、LVDT反馈线以及伺服阀输出线，确保接线正确、牢固，无松动或损坏。

维护建议：为了确保Foxboro FBMSVH模块的长期稳定运行和最佳性能，建议采取以下维护措施：

定期目视检查：检查模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。

清洁：使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。

环境控制：确保DCS机柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。

信号完整性检查：定期检查所有连接线缆的完整性，确保其没有磨损、弯折或连接松动，因为这些都可能导致信号失真或通信故障。

系统诊断：利用Foxboro DCS系统提供的诊断工具，监控FBMSVH和连接设备的运行参数、诊断信息和报警状态，及时发现并解决潜在问题。特别是LVDT反馈信号和伺服阀输出电流的稳定性。

固件/软件更新：根据Foxboro的建议，定期检查并更新DCS系统和模块的固件和相关软件，以获取最新的功能改进、性能优化和安全补丁。

原厂维修：如果FBMSVH出现故障或异常，切勿尝试未经授权的维修，应立即联系Foxboro（施耐德电气）认证的技术服务人员或授权服务中心进行诊断和维修。

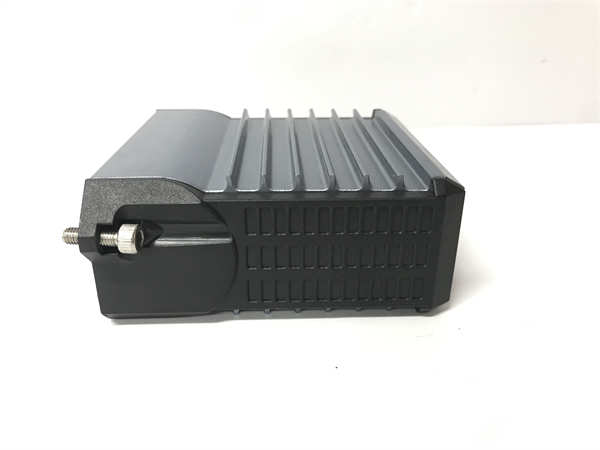

FBMSVH FOXBORO

产品保障

Foxboro（现为施耐德电气旗下品牌）作为全球领先的工业自动化和控制系统供应商，对其FBMSVH LVDT控制卡提供坚实的产品保障。
