FBM232 P0926GW FOXBORO 现场设备系统集成器(FDSI)模块/以太网通信模块

描述

FOXBORO FBM232 P0926GW是一款专为福克斯波罗I/A Series和Foxboro Evo™DCS(分布式控制系统)设计的以太网通信模块。作为现场设备系统集成器（Field Device System Integrator,FDSI）模块，它的核心功能是为各种单端口现场I/O设备提供一个以太网接口，使其能够无缝地集成到Foxboro的控制数据库中。

FBM232 P0926GW支持10 Mbps或100 Mbps的铜质以太网传输速率，能够通过以太网交换机或集线器与多达64个现场设备进行通信。其独特之处在于，它是一个通用的以太网硬件模块，可以通过下载I/O软件驱动程序来配置以识别不同现场设备所使用的特定协议。这意味着FBM232 P0926GW不仅支持标准的协议驱动程序，还可以根据特定需求定制开发驱动程序，从而实现与各种第三方设备的广泛兼容性。

该模块能够处理多达2000个DCI（Distributed Control Interface）块连接，用于读取或写入模拟量和数字量数据，并将这些现场数据高效地集成到Foxboro DCS的控制和管理功能中。FOXBORO FBM232 P0926GW采用坚固耐用的工业设计，适用于现场安装，并符合Class G3（严苛）环境标准，确保在恶劣的工业条件下长期稳定运行。它通过模块化底板安装，并支持热插拔功能，进一步提高了系统的可用性和维护便利性。

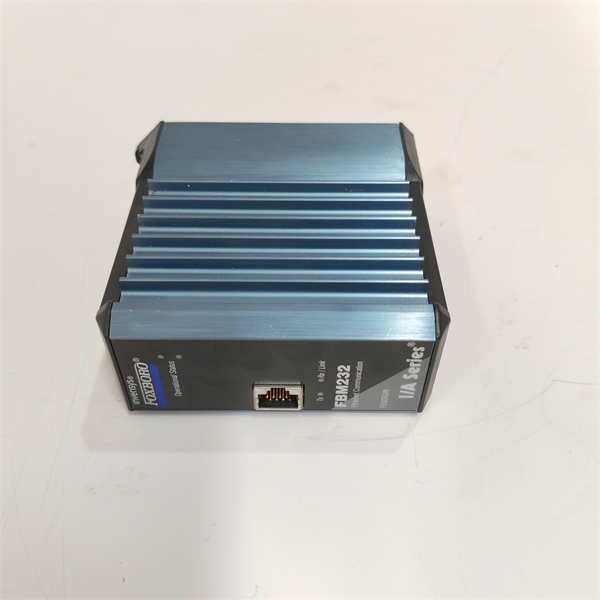

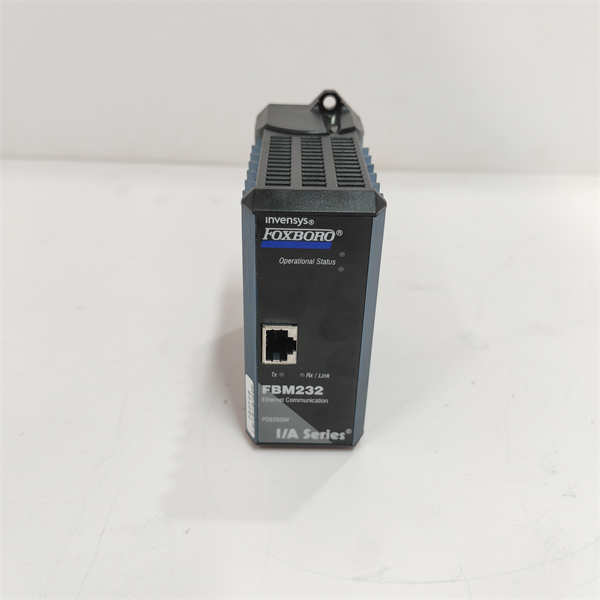

FBM232 P0926GW FOXBORO

技术规格

产品型号：FBM232 P0926GW

制造商：Foxboro(Invensys/Schneider Electric旗下品牌)

产品类型：现场设备系统集成器(FDSI)模块/以太网通信模块

通讯接口：单个RJ-45以太网端口(铜缆)

网络传输速率：10 Mbps或100 Mbps

协议支持：UDP/IP或TCP/IP(通过可下载的I/O软件驱动程序)

设备连接数量：最多可与64个现场设备通信(通过以太网交换机/集线器)

DCI块连接数：最多2000个DCI块连接（用于数据读写）

支持数据类型：模拟量输入/输出(整型或IEEE单精度浮点),单个数字量输入/输出,多个数字量输入/输出(每连接最多32个数字量点)

I/O软件驱动：可从协议库下载，支持标准驱动及定制驱动

电源要求：24 VDC+5%,-10%(冗余输入，如果适用)

最大功耗：7 W

散热：7 W(最大)

工作温度：0°C至+70°C(部分文献可能提及-20°C至+70°C)

存储温度：-40°C至+70°C

相对湿度：5%至95%RH(非冷凝)

安装方式：模块化底板安装(DIN导轨或19英寸机架)

环境等级：Class G3(严苛环境)符合ISA Standard S71.04

诊断指示：前面板LED指示灯(模块状态,以太网活动)

EMC兼容性：符合EN 50081-2和EN 50082-2等相关欧洲EMC指令标准

安全认证：UL,UL-C,CENELEC(DEMKO)等(适用于危险区域环境)

主要特点和优势

FOXBORO FBM232 P0926GW以其独特的设计和强大的功能，为工业自动化和过程控制系统带来了显著的特点和优势。

广泛的现场设备集成能力：FBM232 P0926GW作为一个“现场设备系统集成器”（FDSI），其最突出的特点是能够通过单一的以太网接口，与多达64个各种类型的单端口现场I/O设备进行通信。这种通用性通过可下载的I/O软件驱动实现，允许模块适应多种工业通信协议。这意味着用户可以灵活地将来自不同供应商的设备（如PLC、智能仪表、机器人控制器等）集成到Foxboro DCS中，极大地增强了系统的互操作性和扩展性。

高数据容量与快速响应：该模块支持高达2000个DCI块连接，无论是模拟量、数字量还是打包的数字量数据，都能高效地在现场设备和Foxboro DCS控制站之间进行读写。控制站访问FBM232 P0926GW数据的频率可达500毫秒一次，确保了对过程变化的快速响应和实时数据更新，这对于动态过程的精确控制至关重要。

灵活的网络连接选项：FOXBORO FBM232 P0926GW支持10 Mbps或100 Mbps的以太网传输速率，并可通过标准的以太网交换机或集线器进行网络连接。这使得其能够适应现有以太网基础设施，并支持灵活的网络拓扑配置，便于集成到各种复杂的工业网络环境中。

坚固的工业级设计：FBM232 P0926GW采用坚固的挤压铝外壳，为内部电路提供物理和电气保护。它设计用于现场安装，并符合ISA标准S71.04的Class G3严苛环境要求，能够承受宽泛的温度（0°C至+70°C，部分资料提及-20°C至+70°C）、湿度和电磁干扰，确保在恶劣的工业条件下长期稳定运行。

简化系统架构与维护：通过将现场设备的以太网连接直接集成到FBM模块中，FOXBORO FBM232 P0926GW简化了传统的DCS架构，减少了中间通信层次。其模块化底板安装设计和热插拔功能，使得模块的安装、更换和维护变得更加简便快捷，最大程度地缩短了停机时间，降低了运营成本。面板上的LED指示灯也提供了直观的运行状态和通信活动诊断。

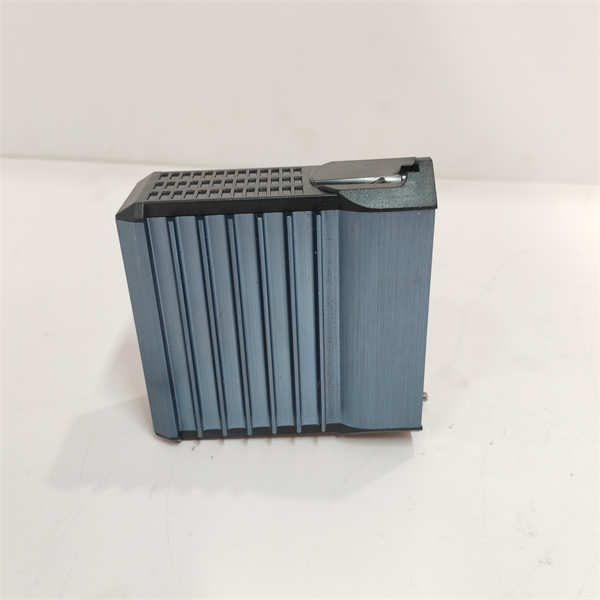

FBM232 P0926GW FOXBORO

应用领域

FOXBORO FBM232 P0926GW以其强大的以太网集成能力，广泛应用于各种规模和复杂度的过程工业DCS（分布式控制系统）中，尤其适用于需要将多种以太网通信的现场设备集成到Foxboro I/A Series或Foxboro Evo™系统中的场景。

石油和天然气：在陆上和海上油气开采、炼油厂、石化联合装置以及长输管道中，FBM232 P0926GW可用于集成各种智能仪表、第三方PLC、SCADA子系统或使用以太网协议通信的分析仪，从而将这些设备的数据无缝地汇集到Foxboro DCS进行集中监控和控制。

化工行业：在精细化工、基础化工、化肥和制药等领域，该模块能够连接支持以太网的反应釜控制器、计量泵、包装设备、实验室信息系统（LIMS）或其他自动化单元，实现生产过程的数据互联和高级控制。

电力生成：在火力发电厂、核电站以及新能源发电设施中，FOXBORO FBM232 P0926GW可以用于集成发电机保护继电器、变电站自动化设备、智能断路器、远程终端单元（RTU）或使用以太网接口的辅助控制系统，从而实现电厂的全面自动化和优化调度。

水和废水处理：在大型城市供水、污水处理厂以及工业废水处理设施中，该模块可连接智能泵站控制器、阀门控制单元、水质监测仪、流量计以及SCADA子站，将分散的以太网设备数据整合到中央控制系统，实现高效的水资源管理。

采矿和金属：在矿石开采、选矿、冶金和金属加工等行业中，FBM232 P0926GW可用于集成与生产线相关的自动化设备、物料搬运系统、智能传感器、机器人工作站或第三方自动化控制器，实现对复杂生产流程的协调控制。

制浆和造纸：在制浆和造纸工业中，该模块能够集成造纸机上的各种以太网传感器、质量控制系统、传动控制系统以及其他辅助自动化单元，从而提升生产效率和产品质量。

安装与维护

安装前准备：在安装FOXBORO FBM232 P0926GW模块之前，务必仔细查阅福克斯波罗提供的官方安装手册（例如《I/A Series系统FBM模块安装手册》和《FBM232 Field Device System Integrator Module PSS》），并确保所有操作人员都已获得相关资质并严格遵守工业自动化和电气安全操作规程，特别是关于静电放电（ESD）防护的措施。首先，确认相关控制系统机架的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电。由于FBM232 P0926GW包含对静电敏感的精密电子元件，操作时必须佩戴接地良好的防静电腕带和手套，并在防静电工作台上进行操作，避免静电放电对模块造成损坏。检查安装位置的环境条件，包括温度、湿度、振动等级和电磁兼容性（EMC），确保其符合FBM232 P0926GW的运行要求，并确保机柜内有足够的散热空间和通风。在将FBM232 P0926GW模块插入到模块化底板的指定插槽时，务必小心操作，确保连接器对齐并牢固插入，听到咔嗒声或感觉到到位。在连接以太网线缆之前，仔细检查所有线缆的规格（如CAT5e/6）、屏蔽和RJ-45连接器的状态，确保无损坏、松动或接线错误，并严格按照接线图进行正确连接，特别是信号线的屏蔽应在一端正确接地，以最大程度地减少电磁干扰，确保通信质量。

维护建议：为确保FOXBORO FBM232 P0926GW模块的长期可靠运行和最佳性能，建议定期进行以下维护工作：保持模块及其所在控制柜内部的清洁，定期清除灰尘、油污或其他污染物，特别是散热孔和RJ-45端口区域，因为这会影响散热效率并可能导致电气故障或通信问题。定期检查所有电气连接点的紧固性，特别是以太网线缆的RJ-45接口，防止因工业振动或温度变化导致的松动，这对于保持通信的稳定性和模块的可靠运行至关重要。利用FBM232 P0926GW前面板的LED指示灯（如Run、Fault、Comm Status）来监控模块的运行状态和通信活动。任何异常的指示都应立即进行调查，并可结合Foxboro DCS的诊断工具和事件日志进行进一步分析。虽然FBM232 P0926GW模块本身是高可靠性的固态设计，但其内部的I/O软件驱动程序应定期检查是否有更新版本，以确保最佳性能、兼容性和安全性。如遇模块故障，由于此类精密通信模块通常不建议进行现场维修，应遵循福克斯波罗的官方指导进行整板更换，并使用原厂备件或经认证的翻新件，以确保兼容性和持续的可靠运行。在进行任何维护或更换操作时，务必断开电源，并遵循所有相关的安全程序和福克斯波罗的维护手册。

产品保障

福克斯波罗（Foxboro，隶属于Invensys，现为Schneider Electric旗下品牌）对FBM232 P0926GW以太网通信模块的质量和性能提供坚实的产品保障。
