F8650X：HIMA H41q/H51q 系统的“大脑”，双微处理器，极致可靠！

描述

HIMA F8650X 是一款由 HIMA 公司精心打造的高性能中央处理单元（CPU）模块，专为满足工业自动化与安全系统中严苛的控制与数据处理需求而设计。它在复杂的工业网络架构中占据核心地位，属于 HIMA 的 HIMAX 系列安全模块，该系列凭借高可靠性、灵活性以及卓越的性能，在工业自动化领域广受赞誉。F8650X 能够高效地执行安全逻辑控制、数据处理、任务调度以及通信管理等关键功能，实现系统内外部组件间精准、稳定的数据交互，为构建高可靠、高安全性的工业自动化体系提供坚实支撑。​

HIMA F8650X

技术规格​

​

​

主要特点和优势​

卓越的安全性能​

严格遵循国际权威安全标准设计，达到 IEC 61508 SIL 3 和 ISO 13849 PL e（Category 4）安全完整性等级。在系统遭遇突发故障或异常情况时，能够迅速且可靠地执行安全逻辑，确保设备安全停机，最大程度降低事故风险，为人员生命安全与生产设施稳定运行筑牢坚固防线。​

强大的处理能力​

采用双核 Intel 386EX 微处理器（32 位），25MHz 的时钟频率配合高效的任务级冗余同步机制，能够快速且精准地处理大量复杂数据与控制指令。部分可选配的高性能处理器，如基于 ARM Cortex – A9 处理器，时钟速度高达 1.2 GHz，进一步提升了数据处理与实时响应能力，从容应对各类复杂的工业控制逻辑与数据处理任务。​

高度可靠的冗余设计​

在硬件层面，双核 CPU 同步运行相同控制逻辑，通过心跳信号实时监测彼此状态，一旦单核出现故障，可在极短时间内无缝切换，确保系统持续稳定运行，系统可用性高达 99.9999%。通信链路方面，RS – 485 接口支持双通道热备，主通道故障时自动切换至备用通道，切换延迟小于 10ms；同时支持双电源输入，主电源失效时备用电源无缝接管，电源切换时间小于 1ms，全方位保障系统运行的可靠性与连续性。​

智能化诊断与容错机制​

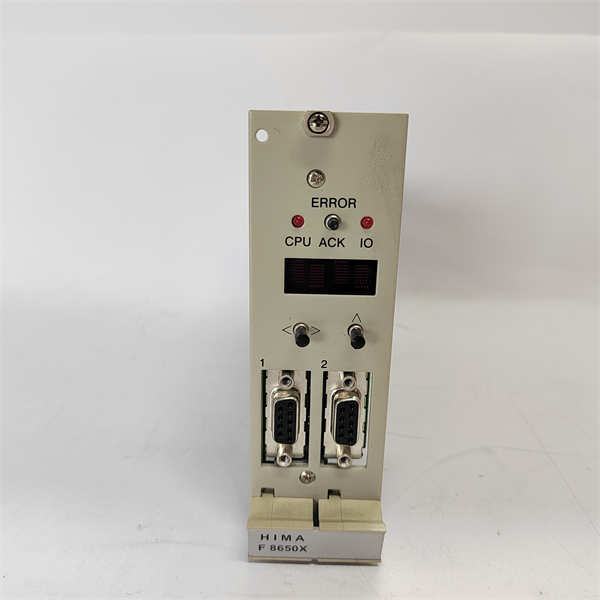

具备全面的硬件自检功能，在上电时自动对 CPU、内存、通信接口等关键部件进行状态检测，一旦发现故障，立即通过 4 位矩阵显示屏输出详细错误代码（如 E101 表示 CPU 故障），方便维护人员快速定位问题。内置安全看门狗（24V 输出，500mA 负载），可有效防止程序跑飞，当程序出现异常时自动复位 CPU，复位时间可根据实际需求在 1 – 65535ms 范围内灵活配置。采用 CRC – 16 校验算法实时校验程序存储区与数据存储区完整性，检测到错误时迅速从备份区恢复数据，确保数据的准确性与完整性。​

灵活的编程与扩展能力​

支持 IEC 61131 – 3 标准的多种编程语言，如梯形图（LD）、结构化文本（ST）、功能块图（FBD），可兼容 STEP 7、CODESYS 等主流开发环境，工程师能够根据具体应用需求便捷地编写控制逻辑。通过 HIMA H51q 总线可灵活扩展至 2048 点数字量输入 / 输出、512 点模拟量输入 / 输出，满足大型安全控制系统不断变化的规模需求。并且支持 Modbus、PROFIBUS – DP、CANopen 等众多主流工业协议，可与西门子、施耐德、ABB 等不同厂商的设备实现无缝对接与通信。​

应用领域​

石油天然气行业​

在石油天然气的开采、运输、加工等各个环节均有广泛应用。可作为紧急停车系统（ESD）、火气系统（F&G）、高完整性压力保护系统（HIPPS）以及管道管理系统（PMC）的核心控制器，实时监测生产过程中的压力、温度、流量、可燃气体浓度等关键参数，一旦检测到异常情况，迅速触发相应的安全联锁动作，如紧急关停设备、关闭阀门、启动报警装置等，有效预防火灾、爆炸、泄漏等重大事故的发生，保障生产作业的安全与稳定。​

化工行业​

用于化工厂的自动化控制与安全防护系统，连接各类生产设备、传感器与控制系统，实现对化学反应过程的精准控制与全面监测。能够及时发现并处理生产过程中的参数异常、设备故障等问题，确保化工生产严格遵循安全规范运行，避免因操作失误或设备故障引发严重的安全事故与环境污染事件，保障化工企业的安全生产与可持续发展。​

电力系统​

在发电厂的发电机组监控、变电站的设备控制以及电网的调度管理等方面发挥着重要作用。通过与电力设备和监控系统建立高速、可靠的通信连接，实时采集电力参数、设备状态等信息，并将这些数据快速传输至控制中心，为运维人员提供准确、及时的决策依据。在电力系统发生故障，如线路短路、设备过载等紧急情况时，能够迅速传递故障信息，启动相应的保护措施，确保电力供应的连续性与稳定性，维护电力系统的安全可靠运行。​

制造业​

广泛应用于制造业的自动化生产线，可连接机器人、机床、自动化仓储设备等各类生产设备，实现设备之间的数据共享与协同工作，极大地提高生产过程的自动化程度与生产效率。例如在汽车制造工厂中，F8650X 可将车身焊接机器人、零部件装配设备、质量检测系统等整合为一个有机整体，实现生产过程的精细化控制与高效管理。同时，能够实时采集生产数据，如产量、设备运行时间、故障次数等，为企业的生产决策、质量改进以及设备维护提供有力的数据支持。​

交通运输领域​

在铁路运输系统中，可用于列车控制系统、信号系统以及车站监控系统之间的通信连接与控制。实时传输列车的位置、速度、运行状态等关键信息，以及车站的设备状态、客流信息等，实现对铁路运输过程的全方位监控与智能化管理。当列车运行过程中遇到突发情况，如轨道故障、信号异常等，能够迅速将信息传递至相关控制系统，触发紧急制动、信号调整等安全措施，保障铁路运输的安全与顺畅。在智能交通系统中，也可应用于交通信号灯控制、车辆监测与调度等方面，优化城市交通流量，提高交通运行效率与安全性。​

其他安全关键领域​

在紧急停机系统（ESD）、火灾报警系统、门禁系统、安全联锁系统等对安全要求极高的领域同样不可或缺。在紧急停机系统中，能够快速响应紧急信号，将停机指令准确无误地传输至相关设备，实现设备的紧急停车，有效避免事故扩大化。在火灾报警系统中，连接各类火灾探测器与报警设备，实时传输火灾信号，确保在火灾发生的第一时间及时发出警报并启动灭火设备，最大限度减少火灾造成的损失。在门禁系统和安全联锁系统中，实现人员身份验证信息、设备状态信息的快速传输与处理，保障场所的安全出入与设备的安全操作。​

HIMA F8650X

相关产品​

• HIMA F8627X：通信模块，与 HIMA F8650X 配合使用时，可极大拓展 F8650X 的通信能力。F8650X 通过 F8627X 可实现与更多设备和系统的连接，利用 F8627X 丰富的通信接口（以太网、串行通信（RS – 232、RS – 485）、CAN 总线等）和支持的众多工业标准协议（Modbus、Profibus、Profinet、EtherNet/IP 等），将 F8650X 处理后的数据高效传输至其他设备，同时接收外部设备反馈的数据，实现系统间全面、高效的数据交互，共同构建功能完善的工业自动化与安全体系。​
• HIMA F7137：数字量输入模块，用于采集现场的开关量信号，例如限位开关、按钮等的状态信号。这些信号被采集后，通过与 F8650X 的连接，传输至 F8650X 进行处理。F8650X 依据接收到的这些基础数据，结合预设的控制逻辑，做出相应的决策与控制指令，如在自动化生产线中，根据 HIMA F7137 采集的设备启停状态信号，F8650X 可判断生产线的运行状态，进而控制相关设备的下一步动作，确保生产流程的顺畅进行。​
• HIMA F7237：数字量输出模块，接收来自 F8650X 传输的控制指令，驱动电磁阀、接触器等执行元件，实现设备的启停、阀门的开闭等操作。在化工生产过程中，F8650X 根据对生产过程参数的监测与分析，发出相应的控制指令给 HIMA F7237，由 HIMA F7237 控制相关阀门的开启或关闭，精准调节物料的流量，确保化工生产过程的安全与稳定，维持生产过程按照预定工艺要求进行。​
• HIMA F7551：模拟量输入模块，可将温度、压力、流量等模拟量信号转换为数字信号，并传输至 F8650X。在石油开采领域，HIMA F7551 采集井口的压力、温度等模拟量信号后，借助与 F8650X 的通信连接，将这些数字化后的信号传输至 F8650X。F8650X 对这些数据进行分析处理，为工作人员提供实时、准确的井口生产状况信息，以便及时发现并处理潜在问题，保障石油开采作业的顺利进行。​
• HIMA Engineering Studio：HIMA 专用编程软件，用于对 F8650X 及相关 HIMA 设备进行安全逻辑编程、组态和调试。工程师可通过该软件对 F8650X 的处理器参数、内存分配、通信协议等进行详细配置，使其适应不同的应用场景和系统需求。同时，利用该软件提供的图形化编程界面，可方便、快捷地编写与 F8650X 相关的控制逻辑，显著提高工程实施效率，确保 F8650X 能够按照用户的期望精准运行。
