Emerson KJ3242X1-BK1 12P4711X042 – DeltaV S-Series Fieldbus H1卡，工业通信核心！

描述

Emerson KJ3242X1-BK1 12P4711X042，它是艾默生 DeltaV 自动化系统家族中的一员，具体来说，它是一个 DeltaV S-Series Fieldbus H1 Card。在 DeltaV 系统中，”S-Series” 指的是其最新的硬件平台，支持先进的功能和更灵活的部署。

这个模块的核心功能就是充当 DeltaV 控制器和现场 Fieldbus H1 设备之间的桥梁。想象一下，你的炼厂、化工厂或者电厂里，有成百上千个智能仪表，比如温度变送器、压力变送器、阀门定位器等，它们都支持 Fieldbus H1 协议。传统的模拟信号传输方式，一条线只能传一个值，而且容易受干扰。但 Fieldbus H1 不一样，它是一种数字通信总线，能在一根线上连接多个设备，传输多个过程变量、报警、以及更重要的——设备诊断信息。

而 KJ3242X1-BK1 12P4711X042 就是那个负责“翻译”和“管理”这些 Fieldbus H1 设备的模块。它把现场设备发来的数字信号转换成 DeltaV 控制器能理解的格式，再把控制器下发的数字指令转换成 Fieldbus H1 设备能执行的命令。它的作用远不止简单的数据传输，它还允许 DeltaV 系统访问现场设备的详细诊断数据，比如阀门的运行时间、传感器健康状况等，这些信息对于预测性维护和提高工厂运行效率至关重要。

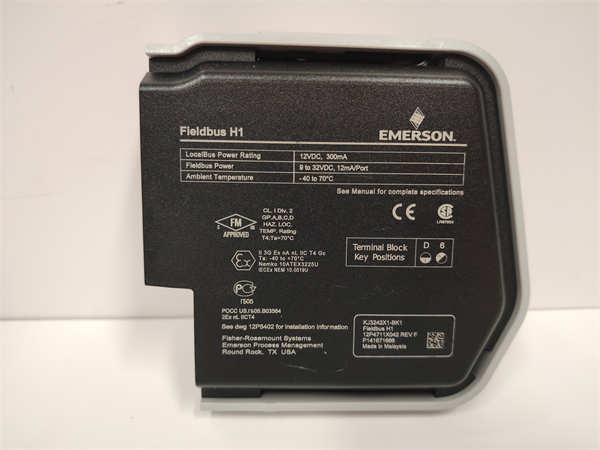

Emerson KJ3242X1-BK1 12P4711X042

KJ3242X1-BK1 12P4711X042 技术规格

主要特点和优势

兄弟，这块 Emerson KJ3242X1-BK1 12P4711X042 Fieldbus H1 卡，在 Emerson DeltaV 系统里，那可是有它独特的“本事”和优势的！

首先，它最大的特点就是高效的数字 Fieldbus H1 通信。跟传统的 4-20mA 模拟信号比起来，Fieldbus H1 厉害多了！它能在一个总线上连接多个现场智能仪表，实现多变量（Multivariable）传输，也就是说，一个智能变送器可能同时测量并传输压力、温度和诊断状态。这大大减少了现场布线和安装成本。而且，由于是数字通信，信号衰减和干扰的问题也大大降低，数据传输的准确性和可靠性更高。有了这卡，你的 DeltaV 系统就能直接和这些智能设备“对话”，获取更丰富、更精确的现场信息。

其次，它提供了强大的设备诊断和资产管理能力。这不仅仅是一块传输过程变量的卡，它更是通往现场设备“健康状况”的大门。通过 Fieldbus H1 协议，DeltaV 系统能够实时获取连接设备的详细诊断信息，比如阀门有没有磨损、传感器有没有漂移、电源电压是不是正常等等。这些信息可不是小事，它们能让你在设备真正发生故障之前就得到预警，从而实现预测性维护。这样一来，你就能把被动维修变成计划性维护，大大减少停机时间，延长设备寿命，降低维护成本，这不就是咱们搞自动化梦寐以求的资产管理优化嘛！

再者，它的S-Series 架构设计，提升了系统可靠性和部署灵活性。作为 DeltaV S-Series 平台的一部分，KJ3242X1-BK1 继承了 S-Series 的模块化和鲁棒性。这意味着它可以方便地插拔到 DeltaV 的 I/O Carrier (背板) 上，安装维护非常便捷。S-Series I/O 通常支持 Zone 2/Division 2 危险区域安装，减少了昂贵的本安栅或防爆外壳需求，降低了系统复杂度和成本。它的坚固设计和宽温工作范围（-40°C 至 +70°C）也确保了在严苛工业环境下的长期稳定运行。这种设计理念，大大简化了系统架构，提高了系统的可靠性和可维护性，让你的投资更有保障。

简单来说，Emerson KJ3242X1-BK1 12P4711X042 不仅仅是块通信卡，它是连接你 DeltaV 系统与智能化现场设备的关键环节，是实现高效、智能、预测性维护和更高生产效率的“利器”！

应用领域

兄弟，这块 Emerson KJ3242X1-BK1 12P4711X042 Fieldbus H1 卡，由于它在 Emerson DeltaV 系统中的核心地位和 Fieldbus H1 技术的特点，它的应用领域那可是相当广泛，主要集中在那些对过程控制精度、效率和设备管理有高要求的工业场景：

• 石油和天然气行业 (Oil & Gas)：在炼油厂、天然气处理厂、海上平台等，大量使用 Fieldbus H1 设备来测量原油/天然气流量、压力、温度，以及控制阀门等。KJ3242X1-BK1 将这些现场数据无缝集成到 DeltaV 系统，实现复杂的工艺控制和安全联锁。
• 化工行业 (Chemical Processing)：化工厂里的反应釜、精馏塔、储罐等设备，需要精确控制温度、压力、液位和流量。通过 Fieldbus H1 连接智能仪表，KJ3242X1-BK1 可以提供实时数据和诊断信息，优化生产过程，提高产品质量。
• 电力行业 (Power Generation)：在燃煤、燃气、核电等发电厂中，DeltaV 系统用于锅炉、汽轮机、发电机组的自动化控制。Fieldbus H1 卡连接现场的智能变送器和执行器，确保机组高效稳定运行，并提供设备健康状态信息，进行预测性维护。
• 制药行业 (Pharmaceuticals)：制药过程对精度和合规性要求极高。Fieldbus H1 设备能提供精确的测量和控制，同时其数字通信特性也方便数据记录和追溯。KJ3242X1-BK1 在此扮演着关键的通信角色。
• 食品饮料行业 (Food & Beverage)：在生产线上的混合、灌装、杀菌等环节，Fieldbus H1 设备的应用能够提高自动化水平和产品质量。
• 其他过程工业：包括水/废水处理、采矿、冶金、造纸、水泥等行业，凡是使用 Emerson DeltaV 系统且需要集成 Fieldbus H1 现场智能设备的场景，都离不开 KJ3242X1-BK1 12P4711X042这样的现场总线 H1 卡。

总而言之，只要是需要高效、可靠、具备诊断功能的 Fieldbus H1 通信，并且是基于 Emerson DeltaV 系统的工业过程控制应用，这款 KJ3242X1-BK1 12P4711X042 模块就是不可或缺的关键组件。

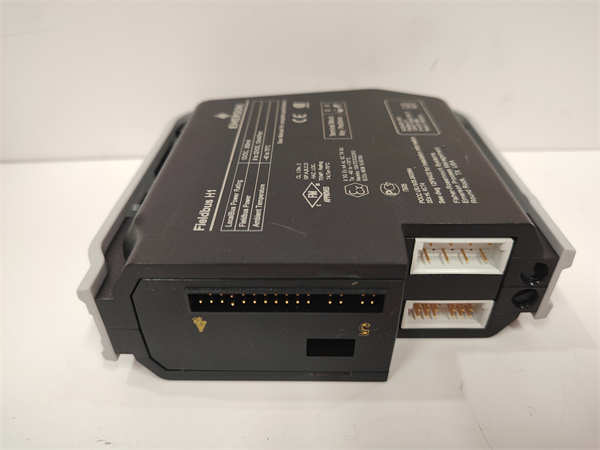

Emerson KJ3242X1-BK1 12P4711X042

相关产品

你既然问到了 Emerson KJ3242X1-BK1 12P4711X042 这块 Fieldbus H1 卡，那它肯定不是单独“作战”的，它需要和 DeltaV 系统里的其他“兄弟”模块配合才能干活。以下是一些和它紧密相关的产品：

• Emerson DeltaV Controller (控制器)：例如 KJ2003X1-BK1 (SD Plus Controller)、KJ2005X1-BK1 (SX Controller)等。Fieldbus H1 卡直接与这些控制器通信，将现场数据传给控制器进行逻辑运算，并将控制指令从控制器发送到现场设备。
• Emerson DeltaV S-Series I/O Carriers (S系列I/O背板)：KJ3242X1-BK1会插到这些背板上，例如 KJ4005X1-BE1 (8-Wide I/O Carrier) 或其他型号的载板。背板负责提供电源和与控制器进行本地总线通信。
• Emerson DeltaV Power Supply (电源模块)：为整个 DeltaV 系统和所有模块，包括 KJ3242X1-BK1，提供稳定的直流电源，例如 KJ1501X1-BK1 (System Power Supply 24 VDC)。
• Fieldbus H1 Terminal Blocks (现场总线 H1 端子块)：例如 KJ3242X1-FA1。这些端子块连接 Fieldbus H1 卡和现场 Fieldbus H1 设备。它们通常有专门的键位设置，以确保与正确的 I/O 卡匹配，防止误插。
• Fieldbus H1 Devices (现场总线 H1 设备)：这是直接连接到 KJ3242X1-BK1所构建的 Fieldbus H1 总线上的现场仪表，如：

• Fieldbus H1 变送器(压力、温度、流量、液位等)
• Fieldbus H1 阀门定位器
• Fieldbus H1 电机启动器
  • DeltaV Operate / DeltaV Configure Software (DeltaV 操作/组态软件)：工程师使用这些软件来组态 KJ3242X1-BK1模块、配置 Fieldbus H1 设备、设置设备参数、查看诊断信息以及进行系统操作。

这些组件共同构成了艾默生 DeltaV 系统的 Fieldbus H1 解决方案，KJ3242X1-BK1 12P4711X042 在其中扮演着连接现场智能与控制系统的“数据高速公路”角色。

安装与维护

安装前准备: 兄弟，在你要动手安装 Emerson KJ3242X1-BK1 12P4711X042 这块 Fieldbus H1 卡之前，有几点你必须牢记在心，这可不是闹着玩的！

1. 断电与安全锁止 (Lockout/Tagout)：这是最重要的一点！务必确保整个 DeltaV 系统，特别是与该模块相关的电源和现场总线电源，都已完全断开并安全锁止。这块卡是不可带电插拔的，否则可能损坏模块甚至整个系统，更重要的是危及人身安全。严格遵循你公司的安全操作规程。
2. 静电防护 (ESD Protection)：KJ3242X1-BK1是精密电子元件，对静电非常敏感。在接触模块之前，请务必佩戴防静电腕带，并将其连接到可靠的接地端。操作时，尽量在防静电工作台上进行。
3. 核对型号与版本：再次核对你手头的 KJ3242X1-BK1 12P4711X042模块型号，确保与系统要求相符。特别是物料号 12P4711X042，它表示了具体的修订版本，确保兼容性。
4. 检查物理状况：仔细检查模块是否有任何物理损坏，如引脚弯曲、裂纹或烧焦痕迹。确保端子块的键位 (通常是 D6) 与模块匹配。
5. 准备工具：准备好必要的工具，例如螺丝刀、剥线钳等。

安装步骤:

1. 选择正确的槽位：将 KJ3242X1-BK1插入 DeltaV S-Series I/O Carrier (背板) 上正确的插槽。通常，背板会有明确的指示。
2. 插入模块：小心地将模块垂直向下压入槽位，直到它完全卡入到位，并确保连接器接触良好。
3. 连接端子块：将预先接线好的 Fieldbus H1 端子块连接到 KJ3242X1-BK1的对应接口上，确保键位匹配。
4. 连接现场总线：连接 Fieldbus H1 现场总线电缆到端子块，并确保接线正确、牢固，符合 Fieldbus H1 拓扑规范（如总线供电、终端电阻等）。
5. 恢复电源：在所有连接都确认无误且安全无虞后，再小心地恢复系统电源和现场总线电源。
6. 系统组态与下载：通过 DeltaV 工程站软件，对新安装的 KJ3242X1-BK1模块和其连接的 Fieldbus H1 设备进行组态、地址分配、参数设置，并下载到 DeltaV 控制器。
7. 功能测试与诊断：在系统启动后，利用 DeltaV 的诊断工具检查 Fieldbus H1 总线状态、设备通信状态和健康诊断信息，确保所有设备正常运行。

维护建议: 对于像 Emerson KJ3242X1-BK1 12P4711X042 这样的模块，日常维护主要以预防性为主：

1. 环境控制：确保控制柜内部的环境温度和湿度始终在模块的规范范围内。过高或过低的温度、湿度，以及腐蚀性气体，都会影响模块寿命。定期检查柜内通风散热是否良好，避免灰尘堆积。
2. 定期检查：定期检查模块的物理连接，确保插拔紧固，没有松动。检查现场总线电缆是否有损坏，连接端子是否氧化或松动。
3. 系统诊断：充分利用 DeltaV 系统提供的诊断功能。监控 Fieldbus H1 总线状态、通信质量、设备健康度报警等。这些诊断信息是预测性维护的重要依据，能让你在潜在问题变成实际故障之前就采取措施。
4. 固件更新：根据艾默生官方的建议，定期检查并更新模块的固件。新固件通常会修复已知问题、增强功能或提高兼容性。
5. 备份与记录：定期备份 DeltaV 系统的组态文件，包括 Fieldbus H1 设备的配置信息。详细记录每次安装、更换或维护的日期、操作人员和观察到的现象。
