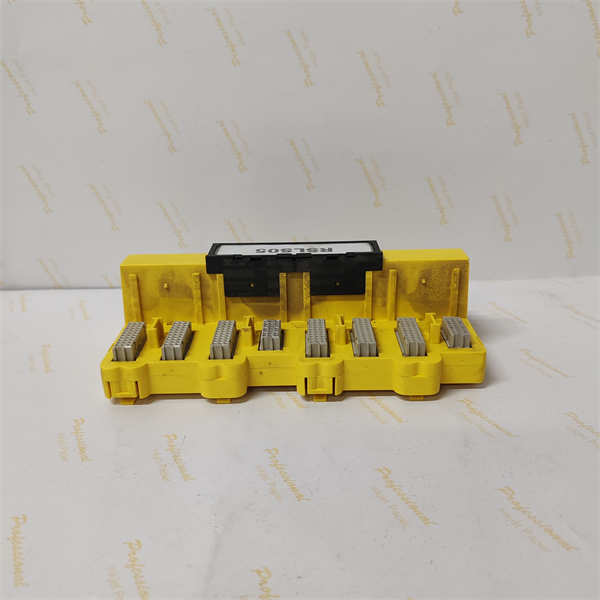

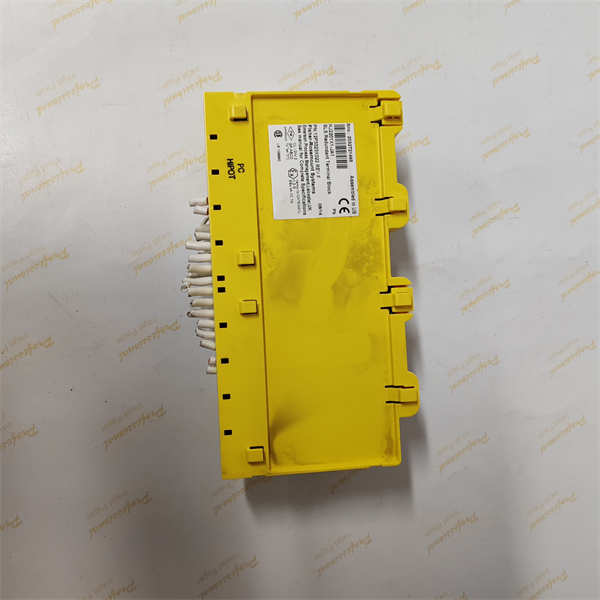

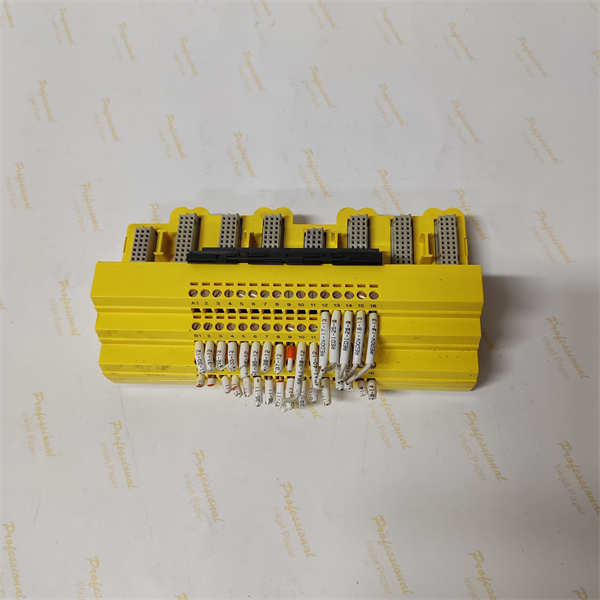

EMERSON KJ2201X1-JA1 SLS冗余端子块

描述

Emerson KJ2201X1-JA1是一款专为Emerson DeltaV分布式控制系统（DCS）设计的SLS冗余端子块（Safety Logic Solver Redundant Terminal Block）。该模块是安全仪表系统（SIS）中的关键组件，旨在为工业现场的危险区域提供高度可靠且安全的电路连接。

KJ2201X1-JA1的核心功能是作为现场设备与DeltaV SIS逻辑解算器（Logic Solver）模块之间的物理接口。它支持冗余配置，这意味着即使一个连接路径出现故障，系统也能通过备用路径继续接收和处理安全信号，从而显著提升系统的可用性和可靠性，这对于满足严格的安全完整性等级（SIL）要求至关重要。

该端子块设计坚固耐用，适用于严苛的工业环境。它能够确保关键信号的连续性和完整性，广泛应用于石油天然气、化工、电力等对过程安全有最高要求的行业。通过提供稳定、冗余的接线解决方案，KJ2201X1-JA1有助于确保DeltaV SIS系统能够准确、及时地执行安全功能，从而保护人员、设备和环境。

EMERSON KJ2201X1-JA1

技术规格

产品型号：KJ2201X1-JA1

制造商：Emerson(艾默生)

产品类型：SLS冗余端子块(Safety Logic Solver Redundant Terminal Block)

兼容系统：Emerson DeltaV分布式控制系统(DCS)

主要应用：安全仪表系统(SIS)

电源输入：30 VDC(也有资料显示+5 VDC at 1.4 A，可能对应不同的模块或应用)

最大电流：30 mA/通道(A和B端子之间)；1 A/通道(A和C端子之间)

通道数量：16通道(用于信号处理)

通信接口：LocalBus(用于高可靠性逻辑通信)

安装类型：面板安装(Panel Mount)

工作温度：-40°C至+70°C(-40°F至+158°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

冲击：10 g半正弦波，持续11 ms

振动：1 mm峰峰值(2至13.2 Hz)；0.7 g(13.2至150 Hz)

空气污染物：符合ISA-S71.04–1985 Class G3

相对湿度：5%至95%非冷凝

防护等级：IP20

外壳材料：高等级耐腐蚀钢(High-grade corrosion-resistant steel)

主要特点和优势

Emerson KJ2201X1-JA1 SLS冗余端子块作为DeltaV SIS系统的关键组成部分，具备以下显著特点和优势：

冗余设计，提升系统可靠性：KJ2201X1-JA1的“冗余”特性是其核心优势。它支持DeltaV SIS中的冗余I/O模块配置，确保在单一组件（如接线或模块通道）出现故障时，系统仍能通过备用路径正常运行，从而显著提高了安全系统的可用性和容错能力，降低了非计划停机的风险。

专为安全仪表系统（SIS）设计：该端子块是为满足SIS的严格要求而设计，确保信号连接的安全性和完整性。它在危险环境中为关键安全回路提供可靠的接线平台，是实现SIL（安全完整性等级）功能安全等级的重要保障。

适用于恶劣工业环境：KJ2201X1-JA1采用坚固耐腐蚀的材料制造，并具备宽广的工作温度范围（-40°C至+70°C），以及良好的抗冲击、抗振动和防空气污染物能力（符合ISA-S71.04–1985 Class G3）。这使得它能够在严苛的工业现场环境中长期稳定运行。

高可靠性信号处理：模块通过LocalBus接口进行高可靠性逻辑通信，并对信号进行有效管理。其设计保证了从现场设备到逻辑解算器的数据传输精确无误，确保安全功能的正确执行。

易于安装与维护：作为端子块，KJ2201X1-JA1设计注重安装便利性。它采用面板安装方式，简化了现场接线工作。清晰的端子标识和模块化设计也有助于快速诊断和更换，从而减少维护时间和成本。

集成入DeltaV生态系统：作为Emerson DeltaV系统的一部分，KJ2201X1-JA1与DeltaV控制器、Logic Solver模块及软件无缝集成。这种统一的架构简化了系统设计、组态和操作，提供了全面的过程控制和安全管理解决方案。

EMERSON KJ2201X1-JA1

应用领域

Emerson KJ2201X1-JA1 SLS冗余端子块主要应用于对过程安全和系统可靠性有极高要求的工业领域，作为Emerson DeltaV安全仪表系统（SIS）的关键连接组件。

在石油天然气行业中，从上游的油气开采平台、中游的输油管道泵站到下游的炼油厂和化工厂，KJ2201X1-JA1被广泛应用于火灾和气体检测系统（F&G）、紧急停车系统（ESD）和高完整性压力保护系统（HIPPS）等安全关键应用中。它为安全联锁、紧急切断阀控制、燃烧器管理系统等提供可靠的信号连接，确保在危险工况下快速、准确地执行安全动作。

在化工和石化行业中，涉及易燃、易爆、有毒或腐蚀性物质的生产过程对安全性要求极高。KJ2201X1-JA1用于连接各种安全传感器（如压力、温度、液位、流量开关）、安全执行器和紧急停车按钮到DeltaV SIS逻辑解算器，以实现危险工况下的自动安全停机或降级操作，保护生产装置和人员安全。

在电力发电行业中，尤其是在燃煤电厂、燃气电厂和核电站，KJ2201X1-JA1可用于涡轮机超速保护、锅炉炉膛安全监控、发电机组紧急停机系统等。它保障了关键设备在异常情况下的安全停车，防止设备损坏和大规模停电。

此外，该端子块也适用于制药、食品饮料、水处理以及其他任何需要满足严格安全标准（如SIL 1、SIL 2、SIL 3）且具备冗余需求的工业过程自动化应用。它在这些行业中扮演着连接现场安全设备与控制系统之间安全可靠桥梁的角色。

安装与维护

安装前准备：在安装Emerson KJ2201X1-JA1 SLS冗余端子块之前，请务必详细阅读Emerson DeltaV SIS系统手册和KJ2201X1-JA1模块的特定安装指南。由于其属于安全仪表系统组件，安装工作必须严格遵循所有适用的安全法规、行业标准（如IEC 61511、NFPA 85等）和当地的电气安装规范。确保安装环境符合模块的工作温度（-40°C至+70°C）、湿度以及抗震动和冲击要求。端子块通常采用面板安装方式，请确保安装表面坚固平整。在进行任何电气连接之前，必须完全切断系统主电源和控制电源，并采取必要的安全隔离措施。连接现场布线时，请严格按照DeltaV SIS的接线图进行，确保线缆类型正确、屏蔽良好，并遵循本安（Intrinsic Safety）或防爆区域的特定布线要求（如果适用）。所有接线必须牢固可靠，并进行必要的绝缘和保护。

维护建议：为确保Emerson KJ2201X1-JA1端子块及其所连接的DeltaV SIS系统的长期稳定运行和安全功能，建议定期进行预防性维护。这包括：定期检查端子块及所有连接线缆是否有物理损伤、绝缘老化、腐蚀或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。根据SIS维护计划和规范，定期进行功能测试（Functional Test）和完整性验证（Proof Test），以验证整个安全回路（从传感器到执行器，包括端子块在内）的功能是否正常。这些测试应由经过认证的专业技术人员执行。通过DeltaV系统诊断工具和事件日志，监控端子块和相关I/O模块的运行状态，及时发现并解决潜在的连接问题或故障。任何故障诊断和维修工作必须由经过Emerson认证且熟悉SIS系统和功能安全标准的专业技术人员进行，切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对Emerson KJ2201X1-JA1 SLS冗余端子块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
