Emerson FX-316 960132-01 I/O模块 – 提升自动化系统性能，精准控制！

描述

Emerson FX-316 960132-01 是一款由 Emerson Motion Control (后并入 Control Techniques，最终属于 Nidec 集团) 推出的高性能定位伺服驱动器。作为运动控制领域的可靠产品，FX-316 960132-01 集成了位置控制、I/O 功能、反馈处理、伺服放大器和电源供应于一体，为工业自动化应用提供了易于使用的伺服解决方案。该伺服驱动器专为与 DM-316C 系列无刷伺服电机配合使用而设计，旨在提供精确、可靠的运动控制，尤其适用于需要高精度定位的应用场景。

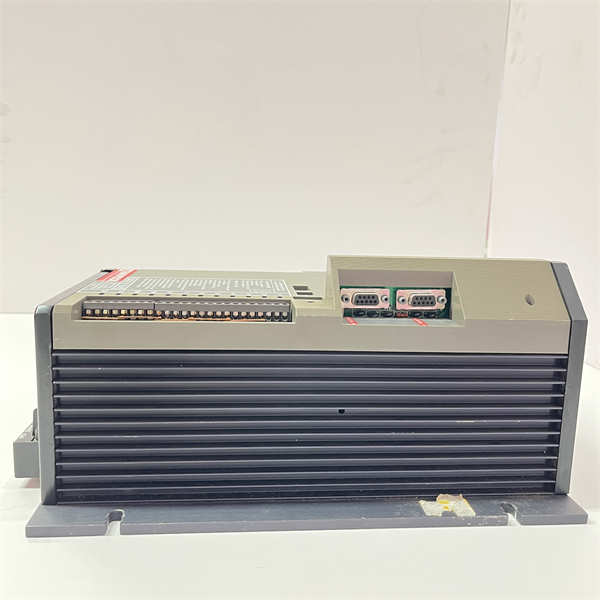

Emerson FX-316 960132-01

技术规格

参数名称	参数值
产品型号	Emerson FX-316
制造商	Emerson Motion Control (后并入 Control Techniques)
产品类型	定位伺服驱动器 (Positioning Servo Drive)
产品货号	960132-01
输入电源	240 VAC (单相或三相，具体取决于负载)
输出电流	4 Amp (连续)
适配电机	DM-316C 系列无刷伺服电机
控制模式	位置控制 (定位驱动)
辅助逻辑电源	96-264 V AC (单相)
通信接口	RS-232 (波特率高达 19.2 Kbaud，支持菊花链连接最多 31 个驱动器)
数字输入/输出	8 路输入，4 路输出 (10-30 VDC，可编程)
动态增益补偿 (DGC)	内置 (无需电位器和手动校准)
显示方式	LED 显示 (用于操作和诊断状态)
重量	约 7.14 磅 (约 3.24 kg)

主要特点和优势

Emerson FX-316 960132-01 定位伺服驱动器凭借其先进的技术和集成化设计，在工业运动控制领域展现出多项显著特点和优势：

高精度定位控制： FX-316 960132-01 的核心优势在于其提供高精度的定位控制能力。它采用全数字设计，结合高性能反馈系统，确保电机在各种负载条件下都能实现精确的位置、速度和扭矩控制，非常适合对运动精度有严格要求的应用。

高度集成化设计：该驱动器将位置控制器、I/O、反馈处理、伺服放大器和电源供应集成在一个紧凑的外壳中。这种“一体化”设计大大简化了系统布线和安装复杂性，减少了对额外硬件的需求，从而降低了系统成本和所需的安装空间。

宽泛的电压兼容性： Emerson FX-316 960132-01 能够在宽泛的电压范围内运行，这使得它能够适应不同的电源条件，减少了对昂贵隔离变压器的需求，提高了系统的灵活性和成本效益。

易于编程和配置： FX-316 960132-01 通过 Emerson Motion Control 的 PCXWin (Windows) 或 PCX (DOS) 软件进行编程，该软件提供了直观的“填空式”界面，使得驱动器的设置和运行变得非常简单快捷，大大缩短了调试时间。

卓越的动态性能：独特的动态增益补偿 (DGC) 功能是 FX-316 960132-01 的一大亮点。它无需手动调整电位器或校准，即可在负载与电机惯量高达 10:1 的失配情况下提供稳定的操作，确保在整个扭矩和速度范围内保持卓越的性能。

诊断和通信功能：驱动器前面板的 LED 显示屏可清晰显示运行和诊断状态，便于快速识别问题。此外，RS-232 通信接口支持多达 31 个 FX-316 960132-01 驱动器的菊花链连接，简化了多轴系统的通信布线。

应用领域

Emerson FX-316 960132-01 定位伺服驱动器主要应用于需要精确、动态和可靠运动控制的工业自动化场景：

包装机械：在包装、灌装、封口和贴标设备中，FX-316 960132-01 用于控制送料、定位和包装动作，确保高速生产线上的精准同步和高效率。

印刷机械：在印刷和卷筒加工设备中，该伺服驱动器用于纸张送料、套准控制和裁切定位，保证印刷质量和生产效率。

材料处理：在自动化装配线、机器人单元、输送系统和堆垛机中，FX-316 960132-01 提供精确的位置和速度控制，实现物料的精准搬运和定位。

纺织机械：在纺织行业中，如织布机、刺绣机和分切机等，FX-316 960132-01 用于控制纱线张力、刀具定位和图案生成，保证生产精度和产品质量。

食品和饮料加工：在食品包装、分拣和处理设备中，FX-316 960132-01 确保卫生环境下的精准运动控制，满足食品安全和生产效率的要求。

半导体和电子制造：在精密装配、晶圆处理和测试设备中，该驱动器提供超高精度的运动控制，满足半导体和电子行业对微米级精度和高吞吐量的需求。

通用自动化设备：凡是需要精确点对点定位、速度控制和力矩控制的自动化设备，如数控机床辅助轴、试验台、自动点胶机等，FX-316 960132-01 都能提供可靠的运动解决方案。

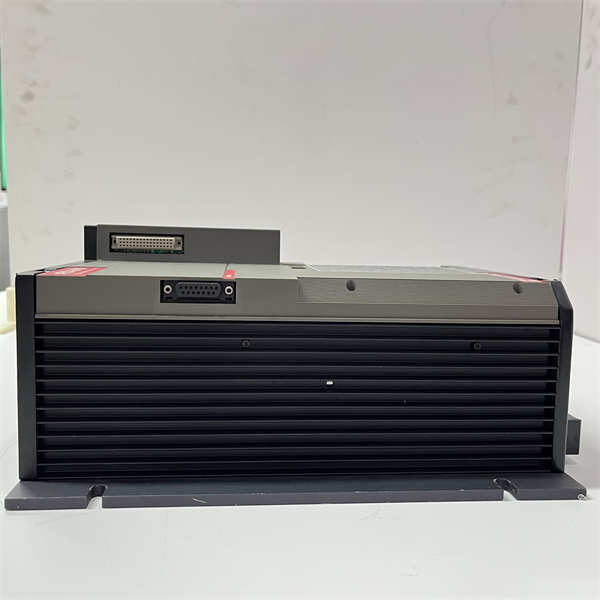

Emerson FX-316 960132-01

安装与维护

安装前准备：在安装 Emerson FX-316 960132-01 定位伺服驱动器之前，务必仔细阅读 Emerson Motion Control 提供的官方安装和操作手册。确保所有电源已安全断开，并严格执行“上锁/挂牌”安全程序。检查 FX-316 960132-01 模块是否有任何物理损坏，并确认其型号与系统需求相符。选择合适的安装位置，通常是在控制柜内部，确保环境符合其工作温度和防护等级要求，并具备良好的散热条件，避免阳光直射、过高温度、潮湿、粉尘和强电磁干扰。按照手册中详细的接线图，正确连接交流输入电源、电机电源、电机编码器反馈线、控制电源以及所有数字输入/输出和通信线缆（如 RS-232），确保所有连接牢固可靠，并进行正确的接地。

维护建议：为确保 Emerson FX-316 960132-01 定位伺服驱动器的长期可靠运行和最佳性能，建议制定并严格执行预防性维护计划。这包括：定期进行目视检查，检查模块及其接线是否存在灰尘堆积、松动、腐蚀或过热迹象，确保散热风扇（如果配备）正常工作，并清理模块表面的灰尘和污垢，以防止过热。监测 FX-316 960132-01 模块的 LED 诊断指示灯，或通过 PCXWin/PCX 软件进行诊断，及时发现并处理异常状态。定期检查并确认所有电气连接的紧固性。尽管 FX-316 960132-01 具有动态增益补偿功能，但仍建议定期通过软件验证其性能参数是否在最佳状态。如果模块出现故障，由于其已停产，通常需要寻求专业的维修服务，而非直接更换。任何复杂的故障诊断或维修工作应由经过授权的专业技术人员执行。
