EMERSON A6370D 超速保护监测器

描述

Emerson A6370D是一款高性能的超速保护监测器，是Emerson EPRO AMS 6300 SIS（安全仪表系统）超速保护系统的核心组件。该模块专为关键旋转机械（如汽轮机、燃气轮机、压缩机、发电机等）提供精确、可靠的速度监测和安全保护，旨在防止设备发生危险的超速运行，从而避免设备损坏、人员伤害和生产中断。

A6370D监测器通常与AMS 6300 SIS系统的A6371背板配合使用，并以三取二（2oo3）表决逻辑配置，以满足最高的安全完整性等级（SIL 3）要求。它能够接收来自电涡流传感器、霍尔效应传感器和磁电（VR）传感器等多种类型的速度信号，并对这些信号进行高速处理和分析。一旦检测到机器速度超过预设的报警或停机限值，A6370D将迅速触发继电器输出，启动安全停车程序。模块具备USB、RS485等通信接口，以及可选的PROFIBUS-DP接口，便于系统配置、数据传输和与DCS/PLC系统的集成。A6370D以其坚固的设计、高精度和严格的安全认证，成为保障工业关键设备安全运行的理想解决方案。

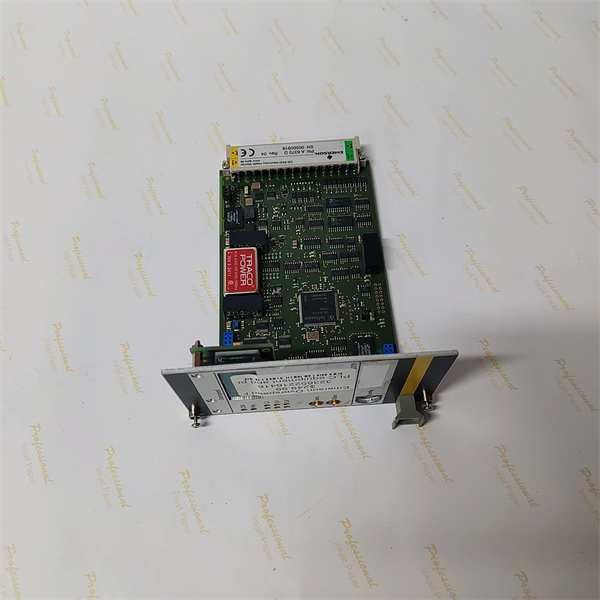

EMERSON A6370D

技术规格

产品型号：A6370D

制造商：Emerson EPRO

产品类型：超速保护监测器(Overspeed Protection Monitor)

系统组成：AMS 6300 SIS(Safety Instrumented System)

安装方式：19英寸机架安装(84HP宽,3RU高)，需配合A6371系统背板

安全等级：SIL 3(超速保护),SIL 2(旋转方向检测)-经TÜV认证，符合IEC 61508:2010,European Machine Directive 2006/42/EG,API 670

传感器输入：兼容Eddy-Current传感器(0-26 V),Hall-Element传感器(0-26 V),Magnetic(VR)传感器(1 Vpp-30 V RMS)

输入频率范围：0至20 kHz

传感器供电：标称-24.5 V±1.5 V DC(短路保护,隔离)

数字输入(背板)：4路(隔离)，功能：测试值1,测试值2,使能测试值,复位锁存

电流输出(背板)：2路(隔离)，范围0/4至20 mA或20至4/0 mA，精度±1%F.S.

数字输出(背板)：7路(短路保护)，Out 1-6(可配置),Channel OK(COK)

脉冲输出(背板)：3路(开路集电极-发射极)，0至20 kHz

通信接口：USB(配置接口),RS 485(最多32个设备，38400,57600,115200 Baud),Profibus DP(A6370D/DP可选，最多31个设备，最高12 Mbit/s)

反应时间(典型)：速度 3000 min⁻¹:“1x per revolution”模式–35 ms；“Automatically”模式–12.5 ms

旋转方向检测时间：<3*输入信号周期时间+8 ms

供电电压：标称-24.5 V±1.5 V DC(模块自身)，整个系统由A6371背板供电(+24 V DC)

功耗：模块典型功耗35 mA(来自-24.5 VDC传感器电源)

保护等级：IP20(机架安装时)，否则IP00

工作温度：-20°C至+65°C(-4°F至149°F)

存储温度：-40°C至+70°C(-40°F至158°F)

相对湿度：5%至95%非冷凝

主要特点和优势

Emerson A6370D超速保护监测器作为AMS 6300 SIS系统的关键部件，具备多项突出特点和显著优势，使其在工业安全领域具有卓越表现：

高安全完整性等级(SIL 3)：A6370D在2oo3冗余配置下，能够实现SIL 3级的超速保护，并具备SIL 2级的旋转方向检测功能。这符合IEC 61508:2010、欧洲机械指令2006/42/EG以及API 670等最严格的国际安全标准，为关键旋转机械提供了最高级别的安全保障，有效降低了因超速故障带来的风险。

灵活的传感器兼容性：模块支持多种类型的速度传感器，包括电涡流传感器、霍尔效应传感器和磁电（VR）传感器。这种兼容性使得A6370D能够适应不同应用场景和现有传感器基础设施，为用户提供更大的灵活性。

快速响应与高精度：A6370D具备极快的反应时间（例如在3000转/分时，“自动”模式下仅12.5毫秒），能够迅速检测到超速情况并触发保护动作。其高精度测量能力确保了对机器速度的准确判断，避免误报警或延迟保护。

三通道冗余架构：AMS 6300 SIS系统采用一致的三通道设计，从信号采集到转速评估都实现了冗余。这种架构提供了最大程度的安全性和可用性，即使单个监测器发生故障，系统也能继续正常运行并提供保护。

丰富的输入/输出和通信功能：模块提供多路数字输入（用于测试、复位等）、模拟量输出（0/4-20mA，用于DCS/PLC集成）和数字量继电器输出（用于报警/停机）。同时，USB、RS485和可选的PROFIBUS-DP接口使得系统配置、数据传输和远程诊断变得高效便捷。

集成式打点功能：某些配置的A6370D具备打点（pulse output）功能，可以将处理后的速度脉冲信号输出，用于连接外部计数器或诊断设备，方便更深入的分析。

坚固耐用与易于维护：模块设计符合工业环境要求，能够在-20°C至+65°C的宽广温度范围内稳定运行。同时，其模块化设计和清晰的接口，简化了安装、调试和日常维护工作。

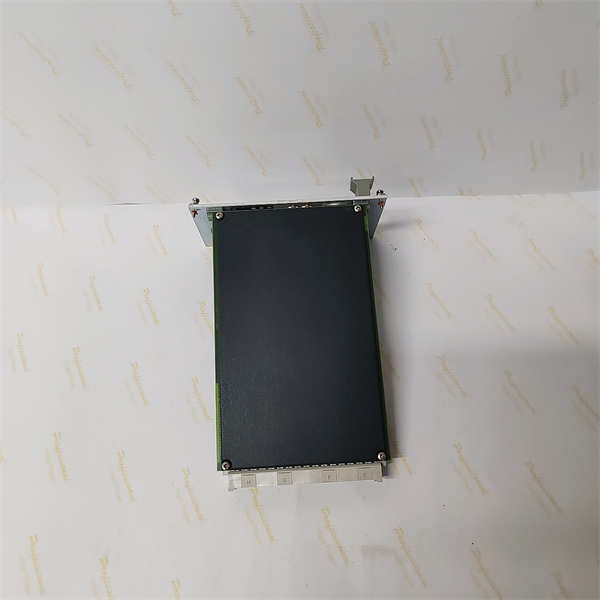

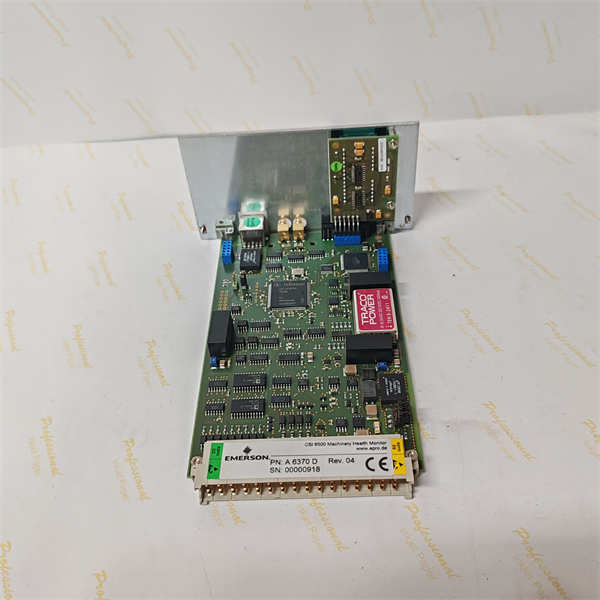

EMERSON A6370D

应用领域

Emerson A6370D超速保护监测器作为AMS 6300 SIS超速保护系统的核心组件，主要应用于对安全性和可靠性有极高要求的关键旋转机械，以防止超速引发的灾难性事故。其主要应用领域包括：

电力发电行业：

汽轮机和燃气轮机：对这些大型、高速的透平机械进行实时超速监测和保护，是发电厂安全运行的基石，可防止因超速导致的叶片飞出、轴承损坏甚至机组爆炸。

发电机组：确保发电机在各种工况下（包括甩负荷、启动、停机）不发生超速，以保护发电机及其配套设备。

石油天然气行业：

大型压缩机和膨胀机：用于天然气处理、输送和石化生产中的关键压缩机和膨胀机，防止超速对转子、叶轮等关键部件造成损坏。

泵和鼓风机：监测高压或高速泵、鼓风机，特别是在可能出现空转或负荷突变的应用中。

化工和石化行业：

工艺流程中的关键旋转设备：凡是涉及易燃、易爆或有毒介质，且存在超速风险的泵、搅拌器、分离机等，都需要超速保护来确保生产安全和符合法规。

船舶和海工行业：

船舶发动机和推进系统：对船用主机、辅机进行超速保护，防止恶劣海况或操作失误导致的超速，保障航行安全。

其他重工业：

制药、冶金、造纸等行业的关键高速旋转设备：凡是需要满足SIL安全等级，且对超速有严格控制要求的应用。

简而言之，任何可能因超速而造成严重设备损坏、人员伤亡或重大环境污染的旋转机械，都是A6370D的典型应用对象。

安装与维护

安装前准备：在安装Emerson A6370D超速保护监测器之前，务必详细阅读Emerson官方提供的AMS 6300 SIS系统手册以及A6370D模块的安装和操作指南。由于其SIS（安全仪表系统）属性，安装必须严格遵循所有适用的安全法规、标准（如IEC 61508、API 670）和当地的安装规范。确保安装环境符合模块的工作温度（-20°C至+65°C）和湿度要求，并避免强烈的电磁干扰。A6370D模块应正确插入到AMS 6300 SIS的19英寸机架（A6352）中，并确保与A6371背板的连接牢固可靠。连接传感器（电涡流、霍尔、磁电VR）和输出线缆（模拟量、数字量、继电器）时，请严格按照接线图和SIS布线规范进行，确保所有接线正确、牢固，并进行适当的屏蔽和接地，以维持信号完整性和本安回路的完整性（如果适用）。所有电气连接工作必须在断电情况下进行，并由具备资质的专业人员操作。

维护建议：为确保Emerson A6370D模块和整个AMS 6300 SIS系统的长期稳定运行和安全保护功能，建议执行以下预防性维护措施：定期检查模块及所有连接电缆是否有物理损伤、绝缘老化或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。监控A6370D前面板的LED指示灯，它们能提供运行状态和故障信息，便于快速识别问题。根据SIS维护周期，定期进行系统功能测试（Proof Test），以验证系统的安全功能是否正常。这通常涉及到模拟超速条件并检查报警和停机输出是否正确触发。利用AMS 6300 Configuration软件进行诊断和故障排除，检查模块的配置参数、报警状态和历史事件。定期对所连接的速度传感器进行检查和校准，确保其测量精度。任何故障诊断和维修工作必须由经过Emerson认证且熟悉SIS系统和功能安全标准的专业技术人员进行，切勿在未遵守安全规程的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
