EMERSON 5X00273G01 数字量输出模块

描述

Emerson 5X00273G01是一款高性能的数字量输出模块，专为Emerson Ovation分布式控制系统（DCS）设计。作为Ovation系统I/O家族的重要组成部分，该模块负责将控制系统的数字量指令转换为实际的输出信号，从而控制现场设备，如阀门、泵、电机启动器、指示灯和继电器等。

Emerson 5X00273G01通常是一个4点隔离型数字量输出模块，提供24VDC高侧输出，这意味着它能够直接驱动24VDC的负载。模块采用高可靠性设计，具备良好的电气隔离功能，以保护控制系统免受现场电气噪声和故障的影响。此外，它通常内置诊断LED指示灯，便于快速识别模块状态和输出通道故障。凭借其在电力、石油和天然气、水处理等关键行业中的广泛应用，5X00273G01模块是Emerson Ovation系统实现精确、可靠过程控制不可或缺的组件，有助于优化生产效率、提高系统稳定性和保障操作安全。

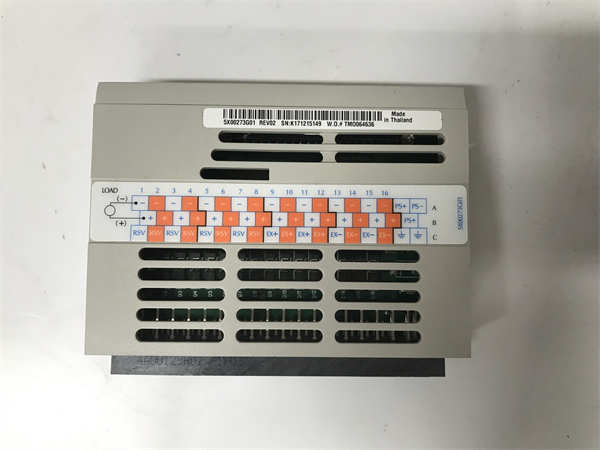

EMERSON 5X00273G01

技术规格

产品型号：5X00273G01

制造商：Emerson(艾默生)

产品类型：数字量输出模块(Digital Output Module)

兼容系统：Emerson Ovation分布式控制系统(DCS)

输出点数：4点(隔离型数字量输出)

输出电压：24 VDC(高侧输出)

输入电压范围：24-264 VAC或8-32 VDC(用于模块自身电源或信号输入，取决于具体配置)

输出电流：典型20 mA(可能具有更高的瞬时或负载额定值，如2A或10A 24V DC，取决于具体版本和应用)

继电器触点：SPDT(Single Pole Double Throw)(如果内部包含继电器)

负载额定值：10A 24V DC(如果包含继电器触点)

通信接口：RS-485(或通过Ovation系统背板进行通信)

诊断：内置诊断LED指示灯

工作环境温度：-20°C至+70°C

存储温度范围：-40°C至+85°C

安装方式：机架安装(适用于Ovation DCS标准机架)

主要特点和优势

Emerson 5X00273G01数字量输出模块作为Ovation DCS系统的关键组件，具备以下显著特点和优势：

高可靠性数字输出：模块提供可靠的24VDC高侧数字量输出，能够直接驱动多种现场执行器和指示设备。其设计确保了在严苛工业环境下的长期稳定运行，降低了系统故障的风险。

独立隔离通道：5X00273G01通常提供隔离的数字量输出通道，这意味着每个输出通道都与其他通道和控制系统之间进行了电气隔离。这种隔离有效防止了现场设备的电气噪声和故障对控制系统或其他通道的影响，提高了系统的抗干扰能力和安全性。

内置诊断功能：模块集成有诊断LED指示灯，能够直观地显示每个输出通道的工作状态（例如，输出激活、模块故障等）。这使得操作员和维护人员能够快速识别问题，进行故障排除，从而缩短停机时间。

与Ovation系统无缝集成：作为Emerson Ovation DCS平台的一部分，5X00273G01模块能够与Ovation控制器、操作员站和其他I/O模块无缝集成。这种紧密的集成确保了高效的数据流和精确的控制，简化了系统配置和维护。

坚固耐用的工业设计：模块采用工业级设计和高质量材料制造，能够承受宽范围的工作温度和湿度，以及振动和冲击。这种坚固性使其非常适合在电力、石油和天然气等恶劣工业环境中长期稳定运行。

简化布线和安装：作为机架安装模块，5X00273G01简化了与Ovation系统背板的连接，减少了现场布线，降低了安装复杂性。

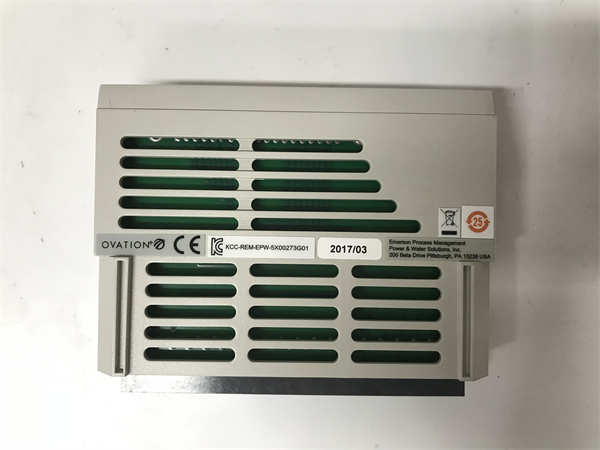

EMERSON 5X00273G01

应用领域

Emerson 5X00273G01数字量输出模块主要应用于Emerson Ovation分布式控制系统，在多个关键工业领域中发挥着至关重要的作用：

电力行业：在火力发电厂、核电站和可再生能源电厂中，5X00273G01用于控制各种数字量输出设备，如断路器开关、电机启动/停止、报警指示灯、风机和泵的启停、阀门的开合等，确保发电机组的安全高效运行。

石油和天然气行业：在炼油厂、天然气处理厂、管道运输系统和海上钻井平台，模块用于控制阀门、泵、压缩机、紧急停车系统（ESD）中的执行器以及各种指示灯，确保生产过程的安全性和自动化水平。

水处理和污水处理：在市政供水、废水处理和工业水处理设施中，5X00273G01用于控制泵、阀门、加药系统、搅拌器以及各种警报和状态指示设备，实现水质管理和工艺流程的自动化。

化工行业：在化工生产中，用于精确控制反应器、分离器、储存罐等设备中的数字量输出，例如控制搅拌速度、泵送流量、加热/冷却循环启停，以及实现各种安全联锁功能。

制浆造纸行业：在造纸厂中，模块用于控制各种输送带、泵、阀门、切纸机等设备的启停和状态控制，保证生产线的顺畅运行。

其他过程工业：凡是采用Emerson Ovation DCS系统的工业生产和过程控制场所，5X00273G01都是实现数字量输出控制的基础组件，广泛应用于各种需要控制开关量执行器的场景。

安装与维护

安装前准备：在安装Emerson 5X00273G01数字量输出模块之前，务必详细阅读Emerson提供的所有相关技术手册、安装指南和安全规范。确保所有安装人员都经过专业的电气安装培训，并严格遵守工业电气安装规范和当地法规。在进行任何电气连接或操作模块之前，请务必完全断开并锁定所有相关电源，以防止触电或设备损坏。检查5X00273G01模块是否有任何物理损坏，并确认其型号与系统设计要求一致。将模块正确插入到Emerson Ovation DCS机架的指定插槽中，确保其与背板的连接牢固可靠。严格按照接线图连接输出设备，注意接线的极性和负载匹配。所有连接必须牢固可靠，并确保所有屏蔽层正确接地，以最大程度地减少电气噪声和干扰。

维护建议：为了确保Emerson 5X00273G01数字量输出模块及其所控制的系统的长期可靠运行和最佳性能，建议执行定期的预防性维护规程：定期对模块进行目视检查，查看是否有灰尘积聚、潮湿、腐蚀、电缆磨损或松动、以及连接器腐蚀的迹象。定期使用工业吸尘器或干燥、无绒的布清除模块表面和内部的灰尘和污垢，确保良好的散热。检查并紧固所有接线端子和固定螺钉。利用Ovation DCS系统提供的诊断工具和软件，定期监控5X00273G01的运行状态、输出状态以及报警和错误日志，以便及时发现并解决潜在问题。特别注意模块上的诊断LED指示灯，它们能提供即时状态反馈。定期检查所连接的现场执行器是否正常工作，并确认其负载特性是否与模块的输出能力匹配。
