Eaton XVS-440-10MPI-1-1AD 工业触摸屏 – PLC集成，高效自动化，原厂正品！

描述

Eaton XVS-440-10MPI-1-1AD 是伊顿（Eaton）推出的高性能工业触摸屏人机界面（HMI），隶属于XVS 系列智能操作终端，专为工业自动化系统的人机交互设计。该设备通过 10.1 英寸高分辨率触控屏实现对生产过程的可视化监控与操作控制，支持与 PLC、变频器等设备的实时数据交互，广泛应用于机械制造、食品饮料、水处理等行业的自动化生产线。

Eaton XVS-440-10MPI-1-1AD 集成 MPI 通信接口，可直接对接西门子 S7 系列 PLC 及伊顿 XC 系列控制器，同时支持 Modbus RTU/ASCII、EtherNet/IP 等主流工业协议，实现多设备协同控制。其搭载的 32 位 ARM 处理器和 Linux 实时操作系统，确保画面切换响应时间≤0.5 秒，满足高速生产场景的操作需求。作为 XVS 系列的中端型号，Eaton XVS-440-10MPI-1-1AD 在自动化系统中承担着操作中枢与信息展示平台的角色，通过直观的图形化界面帮助操作人员快速掌握设备状态、调整工艺参数，提升生产效率与操作安全性。

该设备采用工业级防护设计，前面板防护等级达 IP65，可抵御粉尘和液体飞溅，适应车间多尘、潮湿的恶劣环境。通过与伊顿 XMP 系列编程软件配合，用户可灵活设计自定义界面，实现数据记录、报警管理、趋势分析等功能，为生产过程的智能化管控提供可靠支撑。

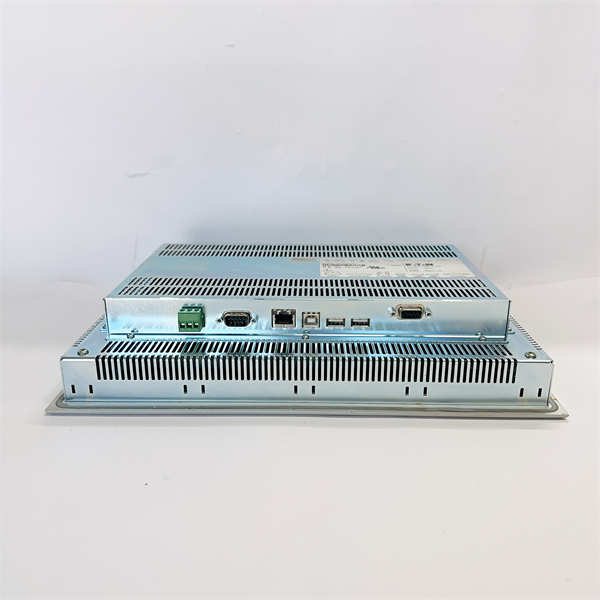

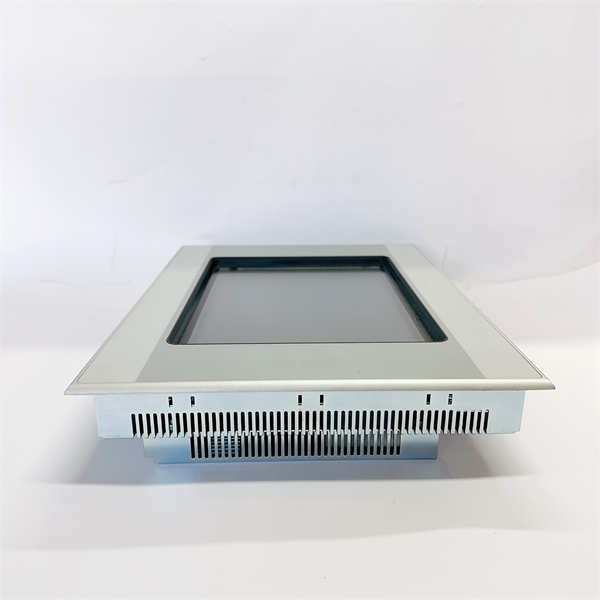

Eaton XVS-440-10MPI-1-1AD

技术规格

参数名称	参数值
产品型号	Eaton XVS-440-10MPI-1-1AD
制造商	伊顿（Eaton）
产品类型	工业触摸屏人机界面（HMI）
屏幕尺寸	10.1 英寸（16:9 宽屏）
分辨率	1024×600 像素（TFT 真彩色显示屏）
触控方式	五线电阻式触摸（支持戴手套操作）
处理器	32 位 ARM Cortex-A8（主频 800MHz）
内存配置	256MB DDR3 RAM + 512MB Flash 存储
通信接口	1×MPI 接口、1×EtherNet/IP（10/100Mbps）、2×RS-485、1×USB Host
供电电压	24V DC ±15%
功耗	最大 15W（待机功耗≤3W）
工作温度范围	0°C 至 + 50°C
存储温度范围	-20°C 至 + 70°C
防护等级	前面板 IP65，背面 IP20
物理尺寸	285mm×190mm×55mm（宽 × 高 × 深）
安装方式	面板嵌入式安装（开孔尺寸：271mm×176mm）
认证	CE、UL、cUL、ATEX（适用于危险区域）

主要特点和优势

高清可视化与快速操作响应：Eaton XVS-440-10MPI-1-1AD 的 10.1 英寸 1024×600 分辨率屏幕支持 1600 万色显示，可清晰呈现复杂工艺流程图与实时数据趋势图。例如，在某汽车零部件生产线中，该设备通过动态显示焊接机器人的运行轨迹和参数曲线，帮助操作人员在 0.3 秒内完成参数调整，大幅减少操作失误。其电阻式触摸屏支持戴手套操作，适应车间操作人员的工作习惯。

多协议兼容与灵活集成：设备内置 MPI 接口，可直接与西门子 S7-200/300/400 系列 PLC 通信，同时通过 EtherNet/IP 连接伊顿 XC300/XC500 系列控制器，无需额外转换模块。例如，在某食品包装线中，Eaton XVS-440-10MPI-1-1AD 同时对接 3 台 PLC，实现包装速度、温度、液位等参数的集中监控，简化了系统架构。此外，其支持 OPC UA 协议，可与 MES 系统无缝对接，为生产数据追溯提供支撑。

工业级可靠性与环境适应性：前面板 IP65 防护设计使Eaton XVS-440-10MPI-1-1AD 可直接安装在设备现场，抵御冷却液飞溅和粉尘侵蚀。其工作温度范围覆盖 0°C 至 + 50°C，在食品冷藏车间等低温环境中仍能稳定运行。设备采用无风扇静音设计，避免因风扇积尘导致的故障，平均无故障时间（MTBF）达 50,000 小时以上，降低维护成本。

便捷的开发与运维：通过伊顿 XMP 编程软件，用户可采用拖拽式操作快速设计界面，支持 VB 脚本编写自定义功能，缩短项目开发周期。设备支持 USB 接口快速备份与恢复配置文件，便于批量部署相同生产线的 HMI 参数。例如，某水处理厂通过 USB 备份功能，在 30 分钟内完成 10 台Eaton XVS-440-10MPI-1-1AD 的参数复制，大幅提升调试效率。

应用领域

机械制造行业：在数控机床生产线中，Eaton XVS-440-10MPI-1-1AD 用于显示加工进度、刀具寿命和主轴参数，操作人员可通过触摸屏调整进给速度和切削深度，实现单机或多机联动控制。其与伊顿 XC500 PLC 的配合，使换刀时间缩短 20%，提升了加工效率。

食品饮料行业：在瓶装水灌装线中，该设备实时监控灌装量、封盖压力和输送带速度，通过趋势图显示关键参数波动，帮助操作人员预判设备异常。例如，某果汁厂通过Eaton XVS-440-10MPI-1-1AD 的报警联动功能，在杀菌温度偏离设定值时自动触发声光报警并暂停灌装，避免不合格产品流入下道工序。

水处理行业：在污水处理厂的曝气系统中，Eaton XVS-440-10MPI-1-1AD 显示溶解氧浓度、污泥液位等参数，支持远程控制鼓风机频率和阀门开度。其 IP65 防护设计适应污水处理车间的潮湿环境，通过与 PLC 的 Modbus 通信实现曝气能耗优化，降低运行成本 15%。

物流仓储行业：在自动化立体仓库中，该设备用于监控堆垛机运行位置、货物存储状态和输送线速度，操作人员可通过触摸屏下发取货 / 存货指令，实现仓储流程的可视化管理。例如，某电商物流中心通过Eaton XVS-440-10MPI-1-1AD 与分拣系统联动，使订单处理效率提升 25%。

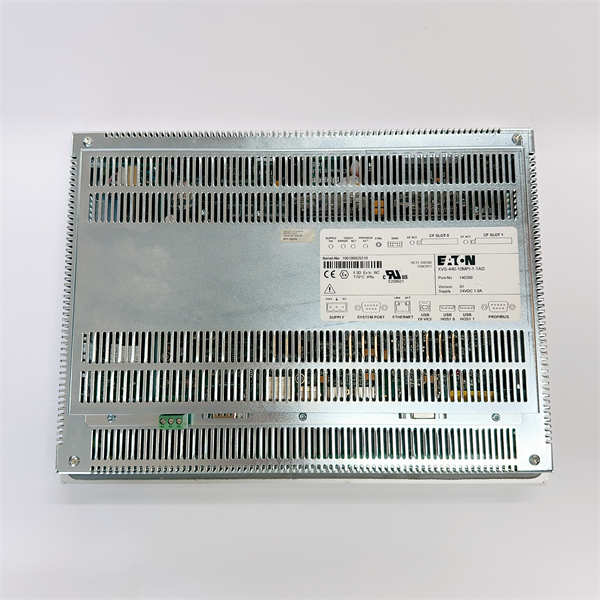

Eaton XVS-440-10MPI-1-1AD

安装与维护

安装前准备：安装Eaton XVS-440-10MPI-1-1AD 前，需确认安装面板开孔尺寸符合 271mm×176mm，预留足够散热空间（周围至少 50mm 无遮挡）。检查供电电源为 24V DC ±15%，接地电阻≤4Ω 以减少电磁干扰。连接通信线缆时，确保 MPI 接口与 PLC 的接线对应，避免正负极接反导致通信故障。

维护建议：定期用微湿的软布清洁Eaton XVS-440-10MPI-1-1AD 的触摸屏表面，去除油污和粉尘（避免使用酒精等腐蚀性清洁剂）。每季度检查电源连接和通信线缆是否松动，通过 XMP 软件备份项目文件以防数据丢失。若出现触控失灵，可通过设备内置的校准工具重新校准触摸屏；若发生通信中断，检查 IP 地址和协议配置是否与 PLC 匹配。
