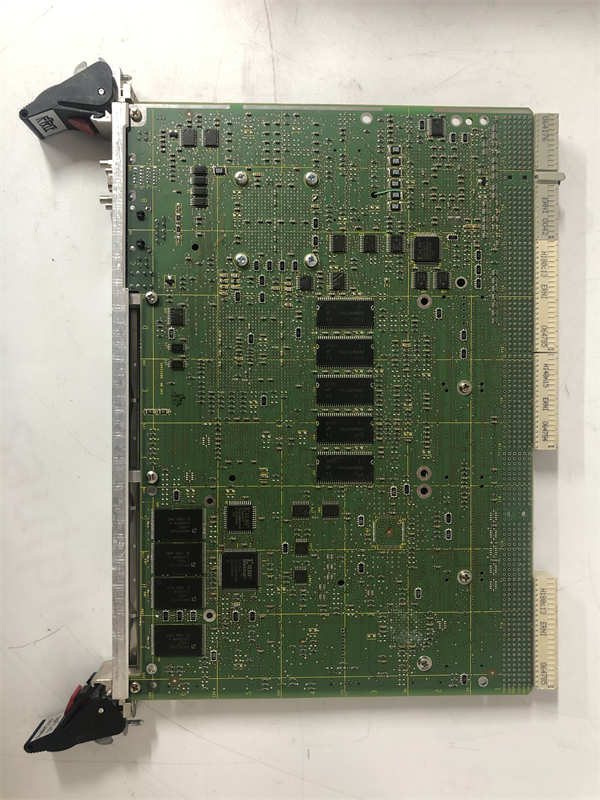

CPCI-680 FORCE 嵌入式模块 – Intel Core i5 处理器，工业控制主控首选！​

Description

CPCI-680 FORCE 是 FORCE 推出的 CPCI 架构工业级处理器模块，基于 Intel Core i5-7300U 处理器，核心作为工业嵌入式系统的主控单元，承担数据运算、外设控制及通信管理功能，广泛应用于工业自动化控制、轨道交通车载系统、能源数据采集站等场景。模块严格遵循 CPCI Rev.2.2 规范，支持宽温工作环境，具备优异的抗振动、抗冲击性能，可在电磁干扰强的工业现场稳定运行。关键参数：处理器型号：Intel Core i5-7300U（双核四线程），工作温度范围：-40℃~70℃（宽温），内存支持：最大 32GB DDR4-2400 SODIMM。​

主要特点和优势​

CPCI-680 FORCE 模块的核心优势在于高可靠性与工业场景适配性，其采用 CPCI（Compact Peripheral Component Interconnect）架构设计，严格符合 CPCI Rev.2.2 规范，可无缝适配 FORCE 及第三方品牌的 CPCI 底板（如 10 槽 CPCI-BP-104 FORCE），支持多模块堆叠扩展，轻松构建包含数据采集、通信、控制功能的完整工业嵌入式系统，无需定制适配硬件，降低系统集成难度。​

在性能与稳定性上，CPCI-680 FORCE 搭载 Intel Core i5-7300U 处理器（主频 2.6GHz，睿频 3.5GHz），具备高效数据运算能力，可满足工业控制中复杂逻辑运算与实时数据处理需求；内存支持最大 32GB DDR4-2400 SODIMM，配合工业级 SSD（可选配 CPCI-680-SSD FORCE），可实现大容量数据存储与高速读写，避免数据处理延迟。模块通过 IEC 60068-2-6 振动测试（5-500Hz，10g 加速度）与 IEC 60068-2-27 冲击测试（50g，11ms），能应对轨道交通车载、重型机械控制等强振动场景；同时符合 EN 55032 Class B 电磁兼容（EMC，Electromagnetic Compatibility）标准，有效抵御工业现场电磁干扰，保障系统稳定运行。​

在接口与管理功能上，CPCI-680 FORCE 配备 2 个千兆以太网口（支持 IEEE 802.3ab）、4 个 USB 3.0 接口、2 个 SATA III 接口及 1 个 VGA 显示接口，可灵活连接工业相机、触摸屏、存储设备等外设；支持 IPMI（Intelligent Platform Management Interface）2.0 远程管理协议，运维人员可通过网络远程监控模块运行状态（如温度、电压）、重启设备或更新固件，无需现场操作，大幅提升运维效率。此外，模块采用无风扇散热设计（Passive Cooling），避免风扇故障导致的系统停机风险，同时减少粉尘堆积，适配高粉尘工业环境（如矿山设备控制）。​

The FORCE CPCI-680 stands out as a high-reliability CompactPCI processor module tailored for demanding industrial embedded applications. Powered by the Intel Core i5-7300U processor (up to 3.5GHz turbo boost), it delivers robust computing performance for real-time control, data acquisition, and complex logic operations—critical for industries like rail transit and energy management. Its compliance with CPCI Rev.2.2 ensures seamless integration with standard CPCI backplanes, enabling flexible system expansion with I/O, communication, or storage modules.​

Engineered for extreme environments, the CPCI-680 operates reliably across a -40℃ to 70℃ wide temperature range, withstanding vibration (10g, 5-500Hz) and shock (50g, 11ms) per IEC standards—ideal for mobile or heavy-industry scenarios. It features dual Gigabit Ethernet ports, four USB 3.0 interfaces, and SATA III storage support, providing versatile connectivity for industrial peripherals. The integrated IPMI 2.0 remote management simplifies maintenance, allowing technicians to monitor status, troubleshoot, and update firmware remotely, minimizing downtime. Its fanless passive cooling design further enhances durability by eliminating moving parts and reducing dust accumulation.​

CPCI-680 FORCE

CPCI-680 技术规格​

​

​

应用领域​

CPCI-680 FORCE 凭借宽温、抗振动及高兼容性特性，在多行业核心场景中发挥关键作用。在轨道交通领域，该模块可作为地铁车载信号控制系统的主控单元，安装于列车 TCMS（列车控制与管理系统）的 CPCI 机架中，通过千兆以太网口接收轨道信号、车辆状态数据，经 Core i5 处理器实时运算后，输出控制指令至车门、制动系统，其 – 40℃~70℃宽温设计可应对北方冬季低温与夏季车厢高温环境，抗振动性能保障列车运行中的系统稳定。​

在工业自动化领域，CPCI-680 FORCE 适用于重型机械（如数控机床、冶金轧机）的控制系统，作为主控模块连接 PLC（可编程逻辑控制器）、伺服驱动器及工业相机，通过 USB 3.0 接口采集相机的工件检测图像，经处理器分析后调整设备运行参数，确保加工精度；同时支持 IPMI 远程管理，运维人员可在中控室监控模块温度、电压，避免设备因过热或电压异常停机。在能源行业，模块可用于风电场数据采集站，接收风力发电机的转速、发电量数据，存储至工业级 SSD 并上传至云端管理平台，其抗电磁干扰设计可抵御风电场高压设备产生的干扰信号；在军工领域，还可作为加固计算机的核心模块，适配雷达信号处理、无人机地面站等场景。​

CPCI-680 FORCE

相关产品​

1. CPCI-681 FORCE：CPCI-680 FORCE的升级款处理器模块，搭载 Intel Core i7-8565U 处理器（四核八线程），运算性能提升 40%，适用于更复杂的实时数据处理场景（如雷达信号分析）。​
2. CPCI-670 FORCE：入门级 CPCI 处理器模块，采用 Intel Atom E3950 低功耗处理器，功耗仅 10W，与CPCI-680 FORCE兼容相同 CPCI 底板，适用于低功耗需求场景（如远程数据采集站）。​
3. CPCI-PWR-300 FORCE：300W CPCI 标准电源模块，专为CPCI-680 FORCE及同系列模块供电，输出 + 5V/+12V 双路电压，具备过压、过流保护功能。​
4. CPCI-BP-104 FORCE：10 槽 CPCI 底板，支持CPCI-680 FORCE作为主控模块，同时扩展 8 个 CPCI I/O 模块（如数字量输入 / 输出模块），构建完整控制系统。​
5. CPCI-680-SSD FORCE：配套工业级 SSD 模块（容量 128GB-2TB），专为CPCI-680 FORCE的 SATA III 接口设计，支持 – 40℃~85℃宽温，适合恶劣环境数据存储。​
6. CPCI-COM-485 FORCE：485 通信扩展模块，可通过 CPCI 总线与CPCI-680 FORCE连接，提供 4 路 RS-485 接口，适配多台 Modbus 协议传感器的信号采集。​
7. CPCI-VGA-EXT FORCE：VGA 显示扩展模块，与CPCI-680 FORCE配合使用，可将 VGA 信号延长至 50 米，适用于远程监控场景（如车间大屏显示）。​
8. CPCI-EN-40G FORCE：40G 以太网扩展模块，提升CPCI-680 FORCE的网络带宽，适用于需高速数据传输的场景（如工业相机阵列图像采集）。​

安装与维护​

安装前准备：安装CPCI-680 FORCE 前，需确认 CPCI 底板（如 CPCI-BP-104 FORCE）符合 CPCI Rev.2.2 规范，且电源模块（建议搭配 CPCI-PWR-300 FORCE）输出电压为 + 5V/+12V；检查模块金手指无氧化、壳体无破损，用压缩空气清理 CPCI 底板插槽内的粉尘；安装位置需确保底板通风良好，避免模块周围有遮挡物影响被动散热；准备防静电手环、一字螺丝刀，安装时佩戴手环防止静电损坏模块。​

维护建议：日常维护需每 6 个月对CPCI-680 FORCE 进行一次检查，用干燥软布擦拭模块表面灰尘，重点清理散热片上的堆积物，确保被动散热效果；通过 IPMI 管理界面查看模块温度（正常应≤65℃）、供电电压（+5V 偏差≤±5%，+12V 偏差≤±10%），若温度过高需检查底板通风或清理散热片；检查模块与底板的金手指连接，每年用无水酒精擦拭金手指一次，防止氧化导致接触不良；维护时需先切断 CPCI 底板电源，严禁带电插拔CPCI-680 FORCE 模块，避免金手指短路损坏处理器。
