CN-UIM2 HMI 操作面板 – COOPER 涡轮压缩机专用，实时监控与参数调节！

描述

产品简要说明

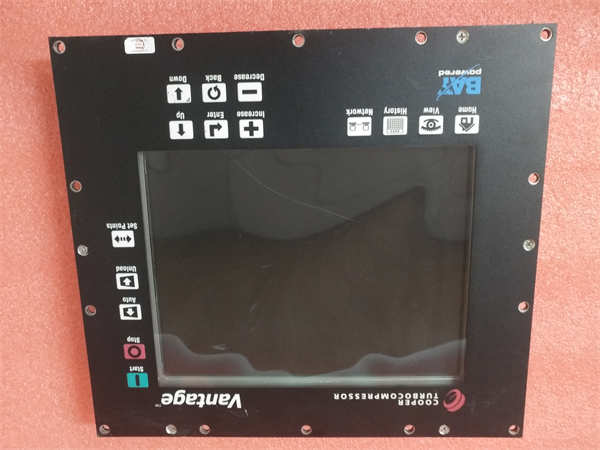

COOPER P3798102-00010 CN-UIM2：这款用户界面模块（UIM）是 Cooper Vantage 压缩机控制系统的关键人机交互组件，承担着操作员与涡轮机械控制系统沟通的桥梁作用。它集成了全页背光 LCD 屏和 15 键触觉键盘，提供详细的运行状态、性能参数和诊断信息。显示类型：背光 LCD，键盘：15 键触觉式，应用平台：Vantage 控制面板。P3798102-00010 CN-UIM2 专为保障离心式压缩机高效、稳定运行而设计。

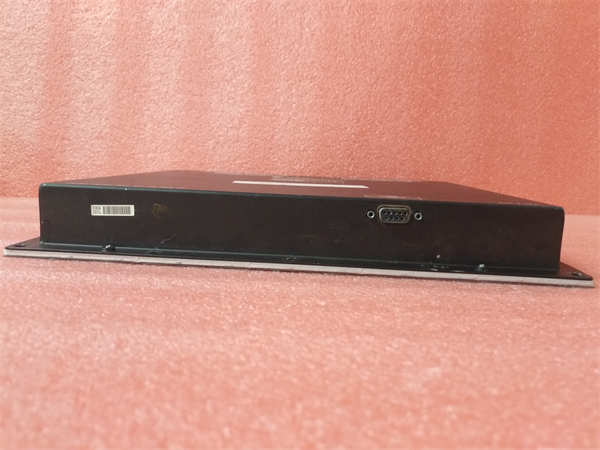

COOPER P3798102-00010 CN-UIM2

P3798102-00010 CN-UIM2 产品概述

在工业压缩机尤其是涡轮压缩机（TurboCompressor）的自动化控制领域，人机交互界面的可靠性至关重要。COOPER P3798102-00010 CN-UIM2 用户界面模块正是 Cooper 公司针对其 Vantage 控制系统推出的核心组件，它负责信息的呈现与操作命令的输入。您可以把它理解为压缩机控制系统的“脸面”和“手指”。这款模块与 Vantage 控制面板中的另一个核心组件——主逻辑模块（Main Logic Module, MLM），如 CN-MLM2（型号 P3798102-00000），紧密配合，共同构成了一个功能完备的压缩机控制器。

COOPER P3798102-00010 CN-UIM2 不仅仅是一块屏幕，它是一个集显示、键盘和接口于一体的紧凑型单元。其设计目标是让操作员能够快速、直观地掌握 Centac 等离心式压缩机的实时运行数据、系统警告和故障诊断信息。在日常操作中，从启动/停止命令的输入，到各项压力、温度、流量参数的监测，再到设定点（Setpoint）的调整和配置，都离不开 P3798102-00010 CN-UIM2 提供的交互平台。它在自动化系统中的定位，是确保操作员能够安全、高效、精确地与复杂机械进行交互的关键前端接口（Front-End Interface）。

主要特点和优势

集成化设计，操作直观高效：COOPER P3798102-00010 CN-UIM2 采用了高度集成的设计理念，将全页背光液晶显示屏（Full-Page Back-Lit LCD Display）与一个集成 15 键触觉键盘（Integrated 15-Key Tactile Keypad）完美结合在一起。这种设计对于工业现场的操作环境特别友好，背光显示即便在光线不理想的环境下也能清晰读取信息；而触觉键盘（Tactile Keypad）则能给操作员清晰的反馈，避免在紧急情况下的误操作。这种高集成度极大地简化了控制面板的布线和组装过程，提升了整体系统的可靠性（Reliability）。

提供详细的压缩机信息：P3798102-00010 CN-UIM2 的主要优势在于它能够以用户友好的格式，展示压缩机运行的所有关键数据。这些数据包括但不限于：叶轮转速（Impeller Speed）、级间压力（Interstage Pressure）、排气温度（Discharge Temperature）、防喘振控制（Anti-Surge Control）状态，以及详细的系统报警和故障代码。通过这些详细信息，运维人员无需额外的测试设备，就能进行快速的故障诊断（Troubleshooting）和性能分析（Performance Analysis），极大地提高了涡轮机械的维护效率（Maintenance Efficiency）。

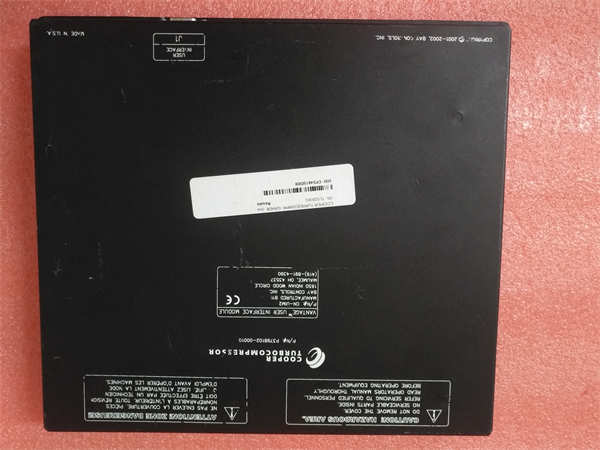

与主逻辑模块无缝通信：COOPER P3798102-00010 CN-UIM2 通过其内部的用户接口（User Interface, J1）与 CN-MLM2（Main Logic Module）进行高速、可靠的数据交换。作为 Vantage 控制面板的双核心组件之一，它保证了操作员输入的所有指令能实时（Real-Time）传递给逻辑模块进行处理，同时逻辑模块采集到的现场数据也能即时反馈到显示屏上。这种主从模块（Master-Slave Module）的架构设计，确保了系统控制逻辑与人机界面的功能隔离，增强了系统的健壮性（Robustness）。

The COOPER P3798102-00010 CN-UIM2 User Interface Module is a highly specialized piece of industrial hardware, central to the operational control of high-speed turbomachinery, particularly centrifugal air compressors. Its design emphasizes resilience and clarity in demanding industrial settings. The P3798102-00010 CN-UIM2 provides the critical interface for operators to monitor complex machine dynamics, from bearing temperatures and vibration levels to intricate anti-surge protection routines. Its robust, integrated keypad and display ensure that configuration changes and emergency commands are delivered reliably, which is paramount for protecting multi-stage compressors—assets valued in the millions.

Engineers rely on the detailed data presentation capabilities of the CN-UIM2 to fine-tune compressor efficiency and execute predictive maintenance strategies. The module’s primary function is to translate the control signals and process variables managed by the Main Logic Module (CN-MLM2) into an actionable, human-readable format. This ability to instantly provide detailed operational diagnostics, including historical data logging for trending analysis, significantly reduces Mean Time To Repair (MTTR) and boosts the overall availability of the compressed air system. Its American manufacturing heritage underscores a commitment to quality and longevity in heavy industrial applications.

应用领域

COOPER P3798102-00010 CN-UIM2 模块的核心应用领域是工业气体和空气压缩系统，特别是离心式压缩机（Centrifugal Compressor）控制。

在石油和天然气行业，大型压缩机是工艺流程中的“心脏”，用于气体输送、增压和处理。P3798102-00010 CN-UIM2 在这些环境下的 Vantage 控制面板中发挥作用，操作员通过它来监控压缩机的多级运行状态，确保气体压力和流量满足生产要求，并及时应对喘振（Surge）等危险工况，这是维护设备安全的关键。

在通用制造和动力系统领域，例如钢铁厂、汽车制造厂或大型发电厂，COOPER P3798102-00010 CN-UIM2 被用于控制其主要动力来源——工业空气压缩站。它确保了厂内气动工具和生产线的稳定气源供应，通过其 HMI 功能，操作员可以进行远程启停、负载/卸载模式切换，并设置压力设定点（Pressure Setpoint）。

此外，由于 Cooper Centac 压缩机在空调和冷却系统（HVAC）中也有广泛应用，这款 CN-UIM2 模块也间接服务于大型商业楼宇和工业设施的能源管理和中央空调控制，保证制冷压缩机的安全高效运行。

COOPER P3798102-00010 CN-UIM2

相关产品

P3798102-00010 CN-UIM2 是 Vantage 控制面板系统的一部分，以下是与其相关联的其他关键型号：

P3798102-00000 CN-MLM2：这是与 P3798102-00010 CN-UIM2 配套使用的主逻辑模块（Main Logic Module, MLM），负责执行压缩机的控制逻辑、采集 I/O 信号。

P3798102-00037 (TA4380)：据资料显示，这可能是 P3798102-00010 的一个后续替代或升级型号，可能具有增强的功能或更好的显示技术。

Ingersoll Rand Centac 压缩机系列：P3798102-00010 CN-UIM2 主要用于这些品牌的涡轮压缩机的控制面板中。

171CCC96030-IEC：这是在一些 Centac 控制柜中可能出现的 Modicon Momentum PLC 控制器型号，用于辅助开关柜的联锁控制，与 CN-UIM2 的 Vantage 系统形成协同控制架构。

安装与维护

安装前准备:在安装 COOPER P3798102-00010 CN-UIM2 用户界面模块之前，首要任务是断开控制柜的总电源，并确保所有连接线缆已安全放电。由于 P3798102-00010 CN-UIM2 是一个敏感的电子显示组件，安装环境的防静电（ESD）措施必须到位。您需要仔细检查 HMI 面板的开孔尺寸是否与 P3798102-00010 CN-UIM2 模块匹配，确保其紧密安装，以维持控制柜的原始防护等级。最关键的一步是确认连接器，特别是 J1 用户接口，必须与 CN-MLM2 主逻辑模块正确对接，连接器应插到底，避免松动导致的通信故障。

维护建议:针对 COOPER P3798102-00010 CN-UIM2 的维护工作主要集中于物理检查和功能测试。定期检查其背光 LCD 屏幕的显示清晰度，确保没有坏点或亮度衰减严重的问题。键盘的触觉反馈也应定期测试，确保所有 15 个按键都能正常响应。
