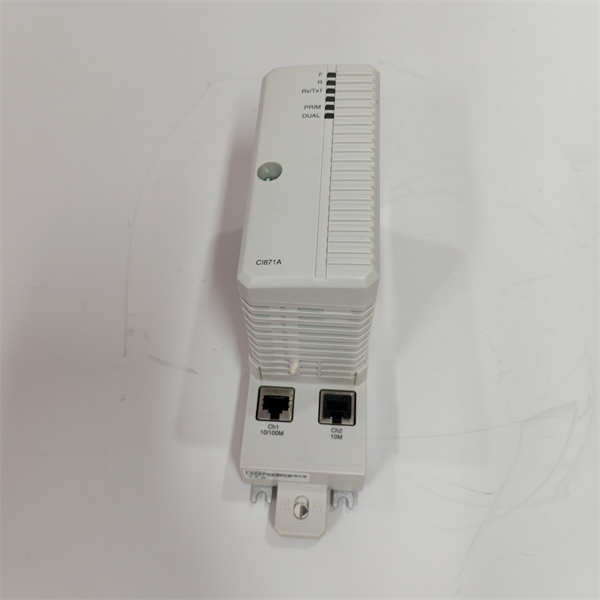

CI871AK01 3BSE092693R1 ABB PROFIBUS DP主站通信接口模块

描述

ABB CI871AK01 3BSE092693R1是一款专为ABB AC 800M控制器设计的PROFIBUS DP主站通信接口模块。作为ABB S800 I/O和System 800xA集成平台的核心组件，CI871AK01 3BSE092693R1使得AC 800M控制器能够作为PROFIBUS DP网络的主站（Master），无缝地与各种PROFIBUS DP从站设备（如远程I/O站、变频器、智能仪表、执行器等）进行高速、可靠的数据交换和控制。该模块支持PROFIBUS DP V0和V1功能，能够处理周期性（Cyclic）和非周期性（Acyclic）数据通信，满足从简单数据采集到复杂设备诊断和参数配置的多种应用需求。ABB CI871AK01 3BSE092693R1集成了强大的处理器和通信协议栈，确保了数据传输的实时性和完整性。它支持冗余配置，进一步提升了系统在高可用性应用中的可靠性。其坚固的工业设计使其能够在恶劣的工业环境中稳定运行，是构建高性能、高可靠性过程自动化和工厂自动化系统的关键通信桥梁。

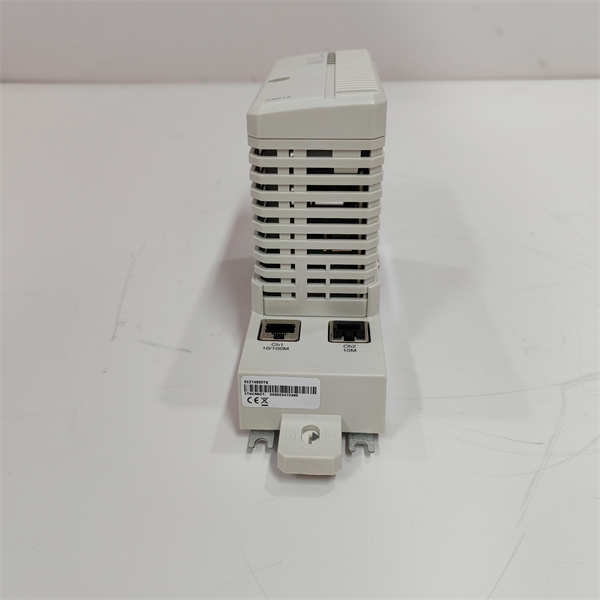

CI871AK01 3BSE092693R1 ABB

技术规格

产品型号:CI871AK01 3BSE092693R1

制造商:ABB

产品类型:PROFIBUS DP主站通信接口模块

所属系列:ABB AC 800M控制器系列/System 800xA

通信协议:PROFIBUS DP(V0和V1)

通信速率:最高12 Mbps(自动检测)

连接器类型:9针D-sub接口(PROFIBUS DP)

从站数量:每个模块最多支持125个从站设备

支持功能:周期性数据交换(Cyclic),非周期性数据交换(Acyclic),诊断(Diagnostics),参数化(Parameterization)

冗余支持:支持冗余配置

背板连接:CEX总线接口，用于与AC 800M控制器通信

供电电压:24 VDC(通过控制器或背板供电)

功耗:约3 W(典型值)

工作温度:0°C至+55°C(最高可达+70°C，带降额)

存储温度:-40°C至+85°C

相对湿度:5%至95%(非冷凝)

物理尺寸:标准CEX总线模块尺寸，宽度约45 mm(1.77 in)

安装方式:安装在AC 800M控制器CEX总线插槽

诊断指示:前面板LED指示灯(模块状态,PROFIBUS状态)

固件升级:支持现场固件升级

EMC兼容性:符合工业环境EMC标准

主要特点和优势

ABB CI871AK01 3BSE092693R1 PROFIBUS DP主站通信接口模块以其高性能和高可靠性，为工业自动化系统提供了多项显著特点和优势。

高性能PROFIBUS DP主站功能：CI871AK01 3BSE092693R1能够作为AC 800M控制器的高速PROFIBUS DP主站，支持高达12 Mbps的通信速率。它能够自动检测网络速率，确保与各种从站设备的最佳兼容性。这种高速通信能力对于实时控制、快速数据采集以及响应时间至关重要的应用环境至关重要，极大地提升了系统的整体性能和响应速度。

全面的PROFIBUS DP功能支持：该模块不仅支持PROFIBUS DP V0功能（主要用于周期性数据交换），还支持更先进的PROFIBUS DP V1功能。DP V1扩展了诊断和参数化能力，允许控制器在不中断周期性通信的情况下，对从站设备进行在线诊断和参数配置。这使得工程师可以更便捷地进行设备管理、故障排除和系统优化，降低了维护成本和停机时间。

广泛的设备集成能力：通过ABB CI871AK01 3BSE092693R1，AC 800M控制器可以轻松集成多达125个PROFIBUS DP从站设备，包括各种远程I/O站、变频器、智能执行器、测量仪表以及第三方PROFIBUS兼容设备。这种广泛的集成能力使得用户能够构建高度灵活和可扩展的自动化系统，充分利用现有设备投资并简化系统架构。

冗余配置支持，提升系统可用性：为了满足对系统可用性有极高要求的应用，CI871AK01 3BSE092693R1支持冗余配置。通过在AC 800M控制器中配置两个CI871AK01模块，可以实现主站级的冗余通信链路。当主模块或其通信路径发生故障时，备用模块能够无缝切换并接管通信任务，确保控制系统与现场设备之间的通信不中断，从而最大限度地提高了关键过程的可靠性和连续运行时间。

坚固的工业级设计与易于诊断：ABB CI871AK01 3BSE092693R1采用符合工业标准的坚固设计，能够承受宽泛的温度、湿度和电磁干扰，确保在恶劣的工业环境中长期稳定运行。模块前面板的LED指示灯提供了直观的运行状态和PROFIBUS网络通信状态诊断信息，便于现场工程师快速识别问题并进行故障排除，简化了系统的安装、调试和日常维护。

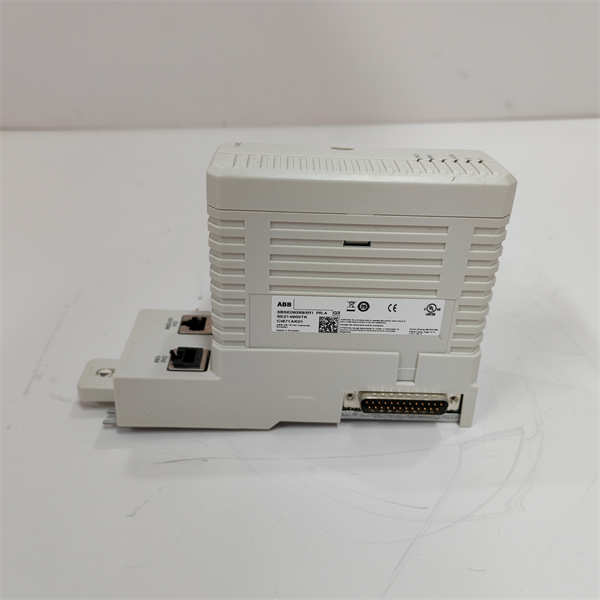

CI871AK01 3BSE092693R1 ABB

应用领域

ABB CI871AK01 3BSE092693R1 PROFIBUS DP主站通信接口模块广泛应用于各种需要将现场PROFIBUS DP设备集成到ABB AC 800M控制器和System 800xA平台的工业自动化和过程控制系统中。

过程工业自动化：在石油天然气、化工、制药、食品饮料、纸浆和造纸等过程工业中，CI871AK01 3BSE092693R1用于将各种PROFIBUS DP从站设备（如智能压力/流量/温度变送器、调节阀定位器、变频器、远程I/O站）连接到AC 800M控制器。这实现了对连续或批次过程的精确监控和控制。

电力和能源管理：在发电厂（火力、水力、核能）、输配电网络和可再生能源（如风电场）中，该模块用于集成PROFIBUS DP接口的继电保护装置、断路器、智能仪表、励磁系统以及其他辅助设备，实现对电力生产、传输和分配的自动化控制和优化。

水和废水处理：在大型城市供水、污水处理厂以及工业废水处理设施中，ABB CI871AK01 3BSE092693R1连接泵站控制器、阀门驱动器、水质分析仪、流量计和远程I/O站，实现对水处理过程的自动化监控、泵群控制和能源管理。

矿山和金属：在采矿、选矿、冶金和金属加工等行业中，该模块用于集成重型机械的驱动器、智能传感器、自动化传送带系统、炉窑控制以及其他自动化设备，实现对生产流程的优化和设备状态的实时监控。

离散制造和工厂自动化：在汽车制造、机械制造、物料搬运和包装等离散制造领域，CI871AK01 3BSE092693R1用于连接机器人控制器、变频器、条码阅读器、伺服驱动器和分布式I/O模块，实现生产线的自动化、高速同步和精确控制。

基础设施和楼宇自动化：在大型基础设施项目（如机场、港口、隧道）和大型商业楼宇中，ABB CI871AK01 3BSE092693R1可以用于集成PROFIBUS兼容的HVAC系统、照明控制、消防系统和安全访问系统，构建智能化的集中控制平台。

安装与维护

安装前准备：在安装ABB CI871AK01 3BSE092693R1 PROFIBUS DP主站通信接口模块之前，务必仔细查阅ABB AC 800M控制器和System 800xA平台的官方安装手册、技术参考手册以及安全操作规程，特别是关于电气设备和静电放电（ESD）防护的措施。首先，确认AC 800M控制器和相关设备的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电。由于CI871AK01 3BSE092693R1包含对静电敏感的精密电子元件，操作时必须佩戴接地良好的防静电腕带和手套，并在防静电工作台上进行操作，避免静电放电对模块造成永久性损害。检查安装位置的环境条件，包括温度、湿度和电磁兼容性（EMC），确保其符合该模块的运行要求，并确保机柜内有足够的散热空间和通风。在将CI871AK01 3BSE092693R1模块插入AC 800M控制器单元或CEX总线扩展单元的指定插槽时，务必小心操作，确保模块与CEX总线连接器对齐并牢固插入。在连接PROFIBUS DP网络线缆之前，仔细检查所有线缆的规格（如PROFIBUS DP标准电缆）、屏蔽和9针D-sub连接器的状态，确保无损坏、松动或接线错误，并严格按照接线图进行正确连接，特别是PROFIBUS DP总线的末端电阻必须正确连接和配置。

维护建议：为确保ABB CI871AK01 3BSE092693R1模块的长期可靠运行和最佳性能，建议定期进行以下维护工作：保持模块及其所在控制柜内部的清洁，定期清除灰尘、油污或其他污染物，特别是散热孔和PROFIBUS DP连接器，因为这会影响散热效率并可能导致电气故障或通信问题。定期检查所有电气连接点的紧固性，特别是PROFIBUS DP线缆的D-sub连接器和CEX总线连接，防止因工业振动或温度变化导致的松动或腐蚀，这对于保持通信的稳定性和模块的可靠运行至关重要。利用CI871AK01 3BSE092693R1前面板的LED指示灯（如Run、Fault、Link/Activity）来监控模块的运行状态和PROFIBUS网络通信活动。任何异常的指示都应立即进行调查，并可结合ABB System 800xA工程师站中的诊断工具和PROFIBUS网络状态信息进行进一步分析，以便及时发现和解决通信故障或从站设备问题。定期检查并更新模块的固件版本，以确保其具备最新的功能、性能优化和安全补丁，确保与System 800xA软件版本的兼容性。由于此类精密通信模块通常不建议进行现场维修，一旦确诊为模块故障，应遵循ABB的官方指导进行整板更换，并使用原厂备件，以确保兼容性和持续的可靠运行。在进行任何维护或更换操作时，务必断开电源，并遵循所有相关的安全程序和ABB的维护手册。

产品保障

ABB对CI871AK01 3BSE092693R1 PROFIBUS DP主站通信接口模块的质量和性能提供坚实的产品保障。
