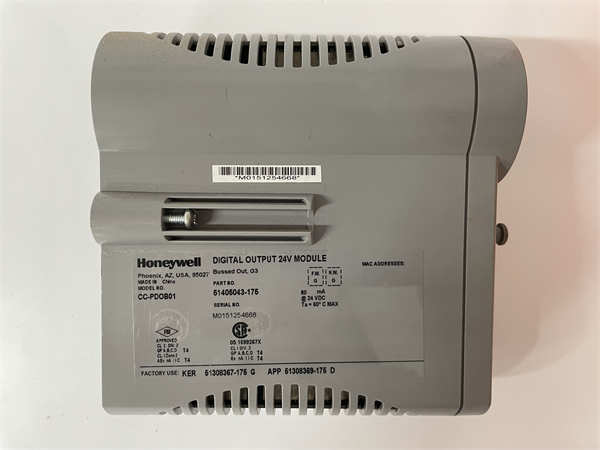

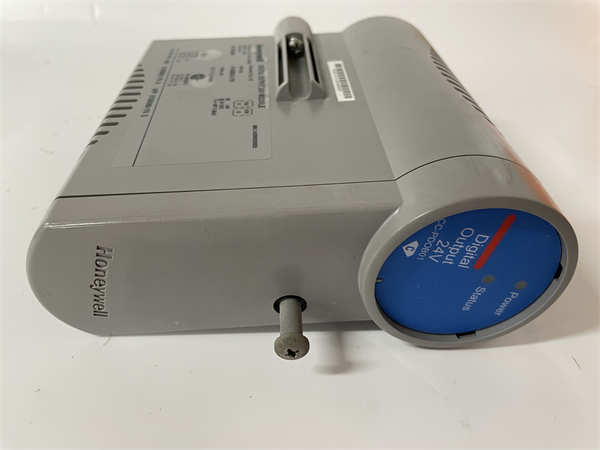

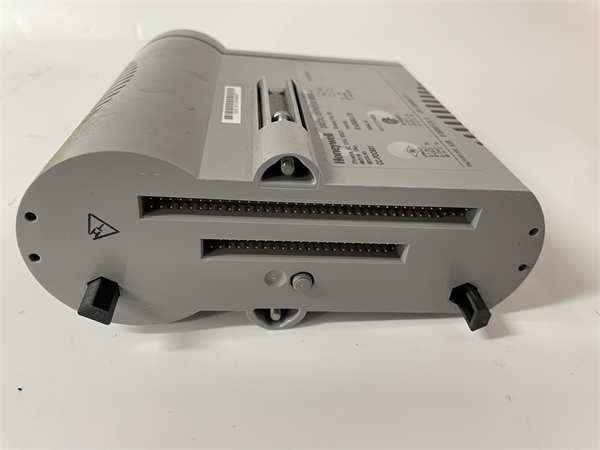

CC-PDOB01 HONEYWELL 数字输出模块

Description

HONEYWELL CC-PDOB01 Digital Output Module是一款高可靠性的数字量输出模块，属于Honeywell的Experion®系列C I/O产品线，专为与C300控制器等配合使用而设计。这款模块的核心功能是将来自Experion®控制系统的数字信号转换为离散的输出信号，用于控制各种工业现场的执行机构，例如电磁阀、继电器、接触器、指示灯等。HONEYWELL CC-PDOB01具备多通道、高电流驱动能力以及全面的故障诊断功能，能够为关键工业过程提供稳定、可靠的数字量输出控制。作为Honeywell Experion®PKS（过程知识系统）的重要组成部分，CC-PDOB01模块能够无缝集成到Honeywell的DCS（分布式控制系统）架构中，实现对生产过程设备的精确控制和安全联锁。其支持冗余配置和热插拔功能，进一步增强了系统的可用性和可维护性。HONEYWELL CC-PDOB01 Digital Output Module是构建安全、可靠自动化系统的关键要素之一。

HONEYWELL CC-PDOB01 Digital Output Module通常提供32个独立的数字量输出通道，每个通道都设计用于驱动24 VDC或更高电压的负载，并具备一定的电流驱动能力（具体数值请参考规格书）。该模块提供多种输出类型选择，例如源型（PNP）或漏型（NPN），以适应不同的现场设备接线要求。CC-PDOB01还内置了过载保护和短路保护功能，能够有效地保护输出模块和现场执行机构，提高了系统的安全性。为了方便用户进行现场状态的判别和故障排除，HONEYWELL CC-PDOB01提供了清晰的输出状态指示。部分型号的CC-PDOB01模块还支持冗余配置，当与冗余控制器和I/O总线配合使用时，能够提供更高的系统可用性。凭借其高密度、强大的驱动能力和全面的保护功能，HONEYWELL CC-PDOB01 Digital Output Module在各种工业应用中都展现出卓越的数字量输出控制能力。

CC-PDOB01 HONEYWELL

技术规格

产品型号：CC-PDOB01

制造商：HONEYWELL

产品类型：数字输出模块

输出通道数：32

输出电压：24 VDC(典型),支持更高电压

输出类型:源型(PNP)或漏型(NPN)可配置

过载保护:内置

短路保护:内置

工作温度:-40°C至+70°C(部分型号)

电源要求:24 VDC(通过I/O Termination Assembly-IOTA提供)

安装方式:安装在I/O Termination Assembly(IOTA)上

主要特点和优势

高通道密度：HONEYWELL CC-PDOB01 Digital Output Module在单个模块上提供多达32个数字量输出通道，有效降低了系统的硬件成本和控制柜空间占用。

强大的驱动能力：每个输出通道都具备一定的电流驱动能力，能够直接驱动各种常用的工业执行机构。

灵活的输出类型选择：支持源型（PNP）或漏型（NPN）输出配置，方便与不同类型的现场设备进行连接。

内置保护功能：每个输出通道都内置了过载保护和短路保护功能，有效地保护了输出模块和现场执行机构，提高了系统的安全性。

支持冗余配置：部分型号支持冗余操作，与冗余控制器和I/O总线配合使用，提高系统的可用性和容错能力。

清晰的输出状态指示：提供每个通道的输出状态指示，方便用户进行现场状态的判别和调试。

与Experion®PKS无缝集成：作为Experion®系列C I/O产品的一部分，HONEYWELL CC-PDOB01能够与Honeywell的C300控制器和其他Experion®组件完美集成，构建统一的控制系统。

CC-PDOB01 HONEYWELL

应用领域

HONEYWELL CC-PDOB01 Digital Output Module广泛应用于各种工业自动化领域，用于控制现场的数字量执行机构：

过程控制：控制电磁阀、气动阀、液压阀等，实现对流体、气体等的开关控制。

工厂自动化：控制电机启动/停止、传送带启停、机械手动作等。

安全系统：驱动安全联锁装置、紧急停车按钮指示灯等。

报警系统：驱动声光报警器、指示灯等，提供设备状态和故障报警。

设备启停控制：控制各种工业设备的电源开关。

任何需要可靠、高密度的数字量输出控制的工业应用。

安装与维护

安装前准备：在安装HONEYWELL CC-PDOB01 Digital Output Module之前，请务必参考相关的Honeywell Experion®系统安装手册和模块规格书。确保控制机柜已正确安装并供电。将CC-PDOB01模块小心地安装到其对应的I/O Termination Assembly(IOTA)上，确保连接稳固。根据现场执行机构的接线要求，准备好相应的信号电缆，并按照接线图正确连接到IOTA的输出端子。仔细核对每个通道的接线，确保电源线和控制线连接正确。根据现场设备的电源类型和控制要求，选择合适的输出类型（源型或漏型）并进行相应的接线。如果需要配置冗余模块，请按照手册说明进行相应的硬件连接和软件配置。

维护建议：HONEYWELL CC-PDOB01 Digital Output Module本身维护需求较低。建议定期检查模块在IOTA上的连接是否牢固，信号电缆连接是否可靠，无松动或损坏。保持模块表面的清洁，避免灰尘积聚影响散热。定期检查现场执行机构的工作状态和控制信号的响应是否正常。

CC-PDOB01 HONEYWELL

产品保障

Honeywell对其Experion®系列产品提供全面的质量保证。HONEYWELL CC-PDOB01 Digital Output Module在出厂前经过严格的质量检测和性能测试，确保其符合相关的工业标准和Honeywell的质量要求。
