CC-PCNT02 Honeywell | 高精度脉冲计数I/O卡 | 状态监测与流量计量技术支持

描述

关键技术规格

产品型号: CC-PCNT02 51454551-275
制造商: Honeywell
所属系统: TDC 3000 / TPS DCS 平台（Universal I/O 卡笼架构）
输入通道数: 8 通道，独立隔离输入
信号类型: 支持 TTL、CMOS、集电极开路或干接点脉冲信号；典型范围：0.5 Hz – 10 kHz
输入电压范围: 0–30 V DC（兼容 24 V 工业信号），带过压保护
计数模式: 可配置为累计计数（Totalizer）、瞬时频率（Rate）或周期测量（Period）
分辨率: 1 脉冲（累计模式），±0.1% 读数（频率模式，>10 Hz）
隔离等级: 通道对背板隔离 ≥ 500 V AC RMS（1 分钟），符合 IEC 61010-1
安装方式: 插入标准 TPS HMIMxx I/O 卡笼（如 HMIM02/HMIM04），由冗余 NIM 供电

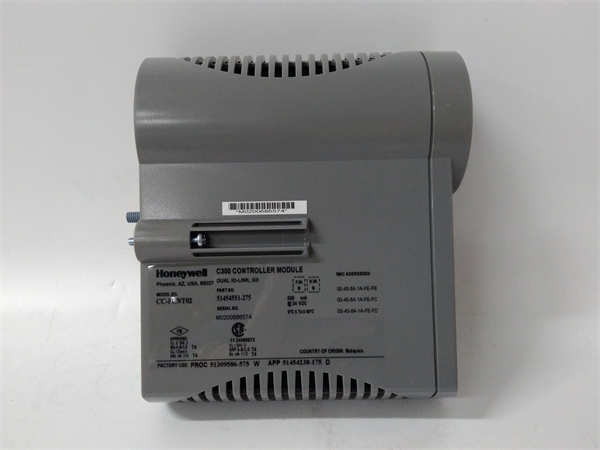

CC-PCNT02 51454551-275 HONEYWELL

功能定位与应用场景分析

Honeywell CC-PCNT02（51454551-275）是 TDC 3000/TPS 系统中专用于动态过程变量采集的关键 I/O 模块。它将来自涡轮流量计、编码器、转速探头或机械计数器的脉冲信号转换为工程单位下的累计流量、设备转速或运行小时数，并直接供 TPS 控制逻辑或历史数据库使用。其硬件级计数器设计避免了 CPU 扫描延迟，确保在高速脉冲下仍能精确捕获每一个边沿。

该模块广泛应用于对计量精度和长期稳定性要求严苛的连续流程工业。在石化、电力、水处理等领域，一个漂移或丢脉冲的计数模块可能导致物料平衡失准、能耗统计错误甚至安全联锁失效。尽管已停产多年，全球仍有大量 TPS 系统依赖 CC-PCNT02 进行关键贸易计量或设备健康管理。因此，替换件必须经过严格的脉冲完整性与长期稳定性验证。

典型应用场景：

用于炼油厂原油进厂计量站，采集涡轮流量计脉冲信号实现高精度贸易结算
作为火电厂给水泵组的转速监测单元，支持超速保护联锁逻辑
应用于城市供水管网的区域总表累计流量采集，用于漏损分析
用于老旧 TPS 系统维保，替换因光耦老化或计数器芯片失效导致丢脉冲的原装卡件，避免整套计量系统校准失效

质量标准与测试流程

我们理解，在流量或转速计量中，丢失一个脉冲就可能造成显著累积误差。因此，我们对每一块 CC-PCNT02 执行基于真实 TPS 平台的全通道动态验证：

外观与清洁： 检查 PCB 上光耦隔离器件无裂纹、端子排无烧蚀；使用无水酒精清洁连接器，恢复接触可靠性。
上机实测： 安装于真实 TPS 卡笼（含 NIM、LCN 接口及操作站），加载标准点组态，连续运行 ≥24 小时，监控 USM 是否报告“I/O Fault”或“Channel Degraded”。
功能诊断：
- 使用高精度函数发生器向每通道注入 1 Hz、100 Hz、1 kHz、5 kHz 方波信号，验证累计值与理论值偏差 ≤ ±1 脉冲；
- 测试干接点模式下最小闭合时间（≥ 2 ms）的可靠捕获能力；
- 验证在电源波动（±10%）和 EMI 干扰环境下无误计数。
质保承诺： 只有通过全部电气、动态精度及长期稳定性测试的模块才会出库，并附带《CC-PCNT02 脉冲计数验证报告》，包含各通道累计误差数据、频率响应曲线及 TPS 操作站截图。

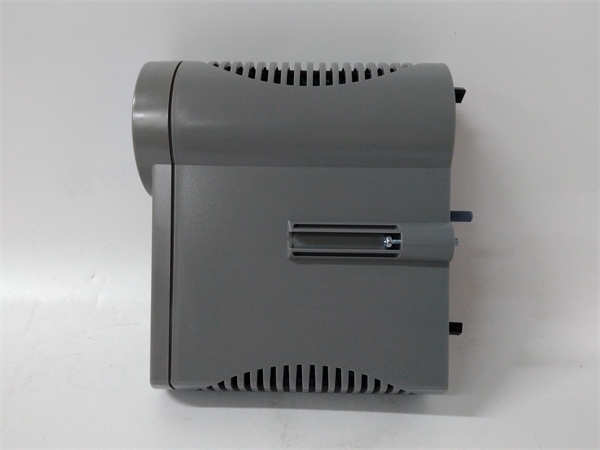

CC-PCNT02 51454551-275 HONEYWELL

兼容性与升级路径

为确保 CC-PCNT02 (51454551-275) 100% 适用于您的 TPS 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

硬件/固件： 该模块适用于所有标准 TPS I/O 卡笼（HMIM02/HMIM04），但需 NIM 固件版本 ≥ R310 以支持完整诊断上传。
配套组件： 必须使用 Honeywell 原装端子模块（如 CC-TBxx 系列）；第三方端子可能导致接地回路或共模抑制失效。
替代关系： 51454551-275 为最终量产版本，可直接替代早期 -270/-272 版本；若系统已迁移至 Experion PKS，建议评估 AM-FM 系列频率输入模块（需重新组态）。
