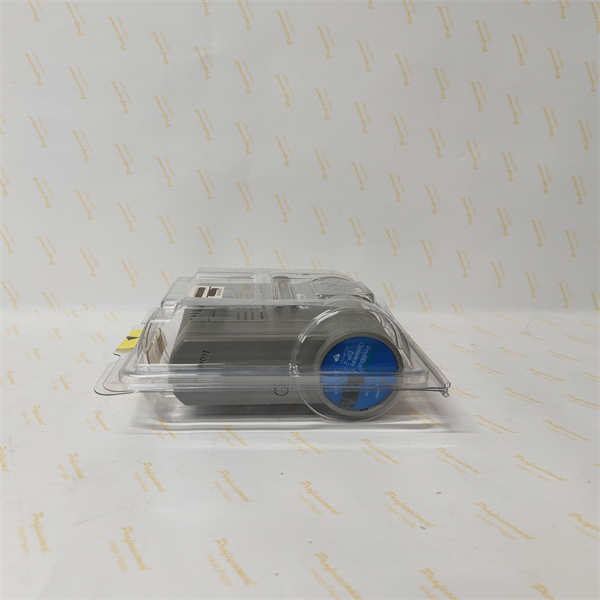

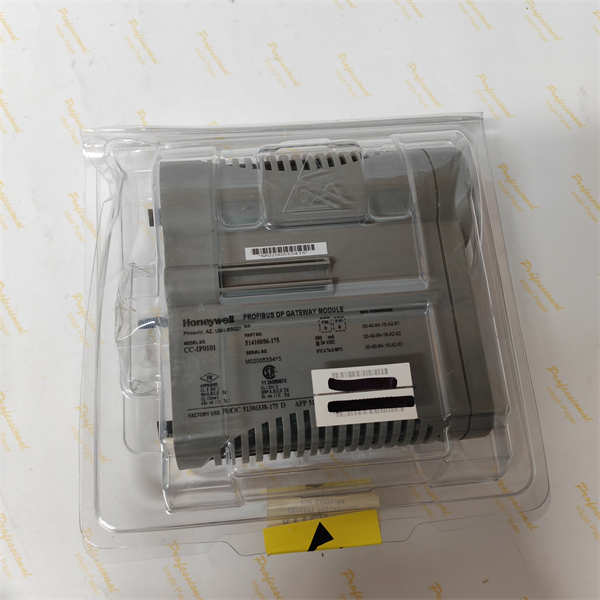

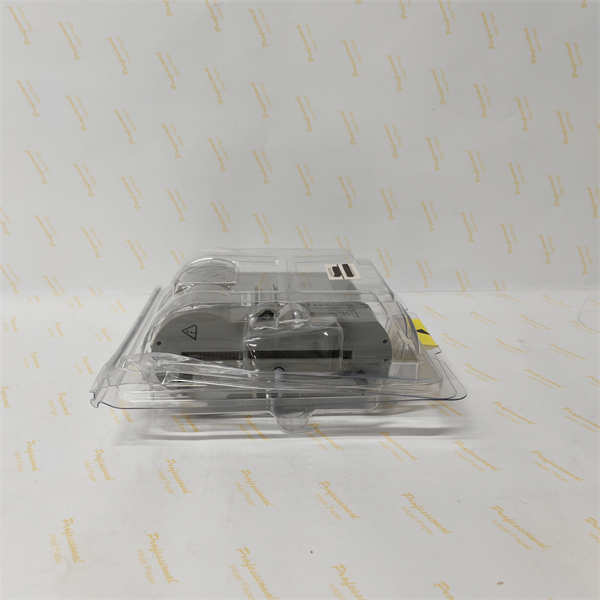

CC-IP0101 HONEYWELL PROFIBUS DP网关模块

描述

霍尼韦尔CC-IP0101是一款PROFIBUS DP网关模块，专为霍尼韦尔控制系统设计，用作关键的通信接口。其主要作用是实现霍尼韦尔分布式控制系统（DCS），例如Experion PKS或Experion LX，与使用PROFIBUS DP（分布式外围设备）协议的现场设备或自动化系统之间的无缝集成。

该模块充当一座桥梁，负责在霍尼韦尔控制网络与PROFIBUS DP网络之间进行数据转换。它支持PROFIBUS DP-2，能够与广泛的PROFIBUS兼容设备进行通信，包括远程I/O模块、驱动器、传感器和执行器。CC-IP0101支持高速数据传输，通常波特率可达9.6 kbps至12 Mbps，从而实现实时控制和监测。

CC-IP0101采用工业级耐用设计，能够承受恶劣的操作条件，包括极端温度和电磁干扰，使其适用于严苛的工业过程环境。其常见的部件号为51410056-175。

产品参数与规格

产品型号:CC-IP0101

制造商:Honeywell(霍尼韦尔)

产品类型:PROFIBUS DP网关模块(PROFIBUS DP Gateway Module)

部件号:51410056-175(常见型号)

系列:霍尼韦尔Experion PKS,Experion LX DCS系统,Honeywell C300控制器

通信协议:PROFIBUS DP(Decentralized Peripherals)DP-2

支持设备数量:最多可支持127个PROFIBUS DP设备

通信速度:9.6 kbps至12 Mbps(可配置)

操作模式:支持PROFIBUS DP主站(Master)和从站(Slave)操作

输入电压:24V DC(典型值)

功耗:10 W(典型值)

操作温度:-40°C至+85°C(-40°F至+185°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

湿度:5%至95%相对湿度，非冷凝

震动:5 g峰值(20至500 Hz)

冲击:30 g峰值(11 ms)

隔离:光电隔离

诊断功能:提供诊断功能，用于监控连接设备和网络健康状况

安装方式:通常为DIN导轨安装或插入到Honeywell模块机架

认证:可能符合Class I Div 2等危险区域认证

主要特征与作用

霍尼韦尔CC-IP0101 PROFIBUS DP网关模块作为霍尼韦尔控制系统与现场设备互联的关键桥梁，具备以下核心特征和显著作用：

PROFIBUS DP通信：支持PROFIBUS DP（分布式外围设备）协议，能够与广泛的PROFIBUS兼容设备无缝集成，包括远程I/O模块、变频器、传感器和执行器。

双向数据交换：能够实现控制系统与现场设备之间的实时数据交换和高速通信，确保自动化任务的快速响应，是实现过程控制和监控的基础。

增强系统兼容性：专为霍尼韦尔分布式控制系统（如Experion PKS,Experion LX）设计，并支持与霍尼韦尔C300控制器等多种霍尼韦尔控制器的集成，从而促进了在霍尼韦尔自动化架构中的灵活部署。

主站/从站功能：模块支持PROFIBUS DP网络的主站（Master）和从站（Slave）操作，使其在不同的网络配置中都能发挥作用。

全面的诊断能力：提供丰富的诊断功能，用于监控连接设备的健康状态和网络本身的健康状况，极大地帮助了故障排除和日常维护，减少了停机时间。

工业级可靠性：采用坚固耐用的工业设计，能够在极端温度、潮湿、电磁干扰等恶劣工业环境中稳定运行，确保通信的鲁棒性和系统的可靠性。

简化集成：作为即插即用（plug-and-play）的网关模块，它简化了PROFIBUS DP设备与霍尼韦尔控制系统的集成过程，减少了安装和配置时间。

无需外部熔断器：许多现代网关模块设计有内部保护机制，简化了布线和维护。

用途与应用领域

霍尼韦尔CC-IP0101 PROFIBUS DP网关模块主要用于连接霍尼韦尔的DCS系统与各种PROFIBUS DP现场总线设备，实现工业过程的自动化控制、数据采集和监控。其典型用途和应用领域包括：

石油天然气行业：

用于连接DCS到油气田的远程井口设备、泵站、阀门、压缩机和安全系统，实现远程监控和控制。

在炼油和石化厂中，连接到现场的智能变送器、执行器和PROFIBUS DP远程I/O站。

化工行业：

在复杂的化工生产过程中，将各种PROFIBUS DP兼容的现场仪表和执行器集成到霍尼韦尔控制系统中，实现精确的流量、压力、温度和液位控制。

用于连接批次生产线中的设备，实现灵活的配方管理和过程优化。

电力发电行业：

在电厂（包括火电、核电、水电）中，用于连接DCS到汽轮机、发电机辅助设备、锅炉控制系统、水处理系统中的PROFIBUS DP设备。

实现对输配电系统中变电站设备的监控。

水/污水处理行业：

连接DCS到泵站、阀门、流量计、水质分析仪等PROFIBUS DP设备，实现对水处理过程的自动化管理。

制药行业：

在洁净室环境和批量生产中，用于连接符合PROFIBUS DP标准的传感器、执行器和过程设备，确保生产过程的精确控制和数据可追溯性。

其他工业自动化领域：

凡是需要将现有的PROFIBUS DP网络或现场设备连接到霍尼韦尔Experion PKS/LX或C300控制器的工业自动化场景。

实现不同供应商设备之间的通信和数据共享，提高整个系统的互操作性。

相关产品

霍尼韦尔CC-IP0101 PROFIBUS DP网关模块是霍尼韦尔Experion PKS/LX平台的一部分，它需要与以下相关产品和系统组件协同工作，才能构成完整的工业自动化解决方案：

霍尼韦尔Experion PKS/LX系统：

C300控制器：这是Experion平台的核心控制器，负责执行控制逻辑和算法。CC-IP0101通过接口连接到C300控制器，实现PROFIBUS DP现场设备的数据交换。

控制器冗余模块：如C300的冗余卡，确保控制系统的高可用性。

Experion PKS服务器和工作站：提供操作员界面、历史数据存储、报警管理和工程组态功能。

霍尼韦尔I/O模块：

霍尼韦尔提供各种数字量输入/输出(DI/DO)、模拟量输入/输出(AI/AO)模块（如CC-TAIX01,CC-PAIH03,CC-TDILB1等），用于连接传统的硬接线现场仪表。CC-IP0101补充了这些模块，用于集成PROFIBUS DP设备。

霍尼韦尔Universal Process Cabinet(UPC)/机柜：

用于安装C300控制器、I/O模块和网关模块，提供物理保护和电力分配。

霍尼韦尔FTE(Fault Tolerant Ethernet)网络：

Experion PKS系统通常基于FTE网络进行通信，CC-IP0101会将PROFIBUS DP数据通过FTE传输到DCS的其他组件。

PROFIBUS DP现场设备：

各种支持PROFIBUS DP协议的传感器（如压力变送器、温度变送器、流量计）、执行器（如调节阀、断路器）、变频器、智能电机控制器和远程I/O站。

PROFIBUS DP物理介质和附件：

PROFIBUS DP电缆、连接器、终端电阻和中继器，用于构建PROFIBUS DP网络。

霍尼韦尔工程软件：

例如Experion Builder等，用于配置CC-IP0101模块、映射PROFIBUS DP设备数据、以及组态控制逻辑。

安装与维护

安装前准备：在安装霍尼韦尔CC-IP0101 PROFIBUS DP网关模块之前，务必详细阅读霍尼韦尔Experion PKS系统手册以及CC-IP0101模块的特定安装指南。确保安装环境符合模块的工作温度、湿度和危险区域分类要求（如果适用），并避免强烈的电磁干扰。

安装时，请确保所有系统电源已完全切断，并采取必要的安全隔离措施。该模块通常插入到霍尼韦尔控制系统机柜中的指定插槽或卡件上。将模块正确插入到相应的连接器中，确保与背板或其他互连板的连接牢固可靠。连接PROFIBUS DP总线电缆和电源线时，请严格按照霍尼韦尔提供的接线图和PROFIBUS DP标准进行布线，确保所有接线正确、牢固，并进行适当的屏蔽和接地，以保证通信的稳定性和网络的鲁棒性。

维护建议：为确保霍尼韦尔CC-IP0101网关模块和整个Experion PKS系统的长期稳定运行和通信性能，建议执行以下预防性维护措施：

定期目视检查：定期检查模块及所有连接电缆（尤其是PROFIBUS DP电缆）是否有物理损伤、绝缘老化、腐蚀或松动。保持控制柜内部清洁，避免灰尘和湿气积聚，确保良好的通风散热。

LED指示灯监控：监控模块前面板的LED指示灯，它们通常指示电源状态、PROFIBUS DP通信状态、网络健康状况和故障状态，便于现场人员快速识别潜在问题。

系统诊断：利用霍尼韦尔的诊断工具和软件（如Experion Builder或相关诊断工具），定期对CC-IP0101模块及其PROFIBUS DP网络进行诊断测试。检查网络连接质量、数据吞吐量、错误帧计数和设备状态，及时发现并解决潜在的通信故障。

固件更新：根据霍尼韦尔的建议，定期评估并执行模块的固件更新，以获取最新的功能改进、安全补丁和性能优化。

PROFIBUS网络健康检查：使用专业的PROFIBUS诊断工具（如PROFIBUS Tester）定期检查PROFIBUS DP网络的信号质量、拓扑结构、终端电阻和数据帧错误率，确保物理层的健康。

环境监测：确保模块所在控制柜的环境温度、湿度和振动水平始终在允许范围内，以延长模块寿命。

专业维护：任何故障诊断和维修工作应由经过霍尼韦尔认证且熟悉Experion PKS系统和PROFIBUS DP协议的专业技术人员进行。切勿在不熟悉操作或未断电的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。
