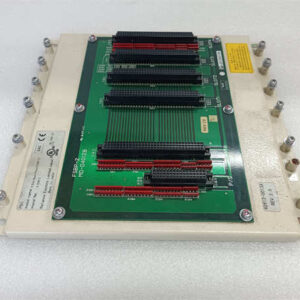

CC-IP0101 HONEYWELL PROFIBUS DP网关模块/通信接口模块

Description

霍尼韦尔（Honeywell）CC-IP0101是一款由全球领先的自动化控制和工业技术公司霍尼韦尔生产的PROFIBUS DP网关模块(Gateway Module)。该模块是霍尼韦尔控制系统（如Experion™PKS DCS或PLC系统）的关键通信接口，旨在实现霍尼韦尔控制网络与使用PROFIBUS DP（Decentralized Peripherals）协议的现场设备或自动化系统之间的无缝集成和高效数据交换。

CC-IP0101充当不同通信协议之间的桥梁，将PROFIBUS DP协议转换为霍尼韦尔内部控制系统协议，从而允许传感器、执行器、变频器、电机控制器以及远程I/O模块等PROFIBUS设备与霍尼韦尔DCS或PLC系统进行实时通信。它支持高速数据传输，并具备诊断功能，确保网络健康和系统稳定性，是优化工业自动化和过程控制操作不可或缺的组件。

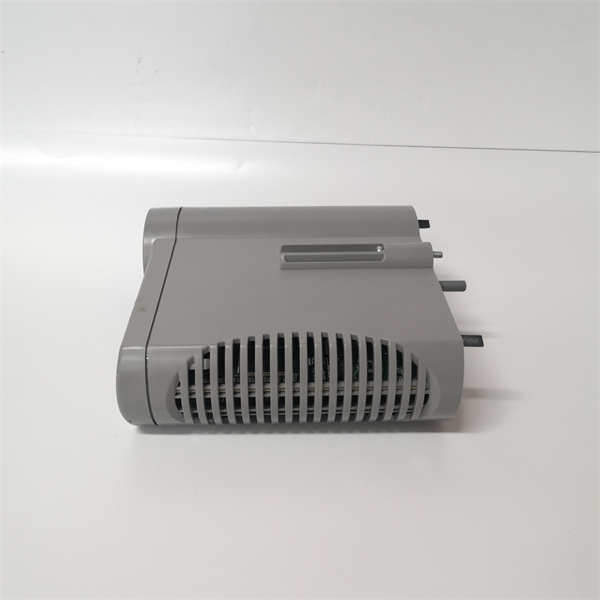

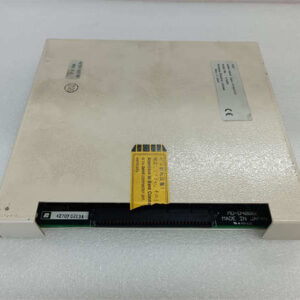

CC-IP0101 HONEYWELL

技术规格

产品型号：CC-IP0101

制造商：霍尼韦尔(Honeywell)

产品类型：PROFIBUS DP网关模块/通信接口模块

功能：协议转换（PROFIBUS DP至Honeywell内部协议）、数据交换、系统集成

兼容系统：Honeywell Experion™PKS DCS,Honeywell C300控制器,Honeywell PLC系统

支持协议：PROFIBUS DP(DP-2规范)；部分资料提及兼容PROFIBUS PA和Ethernet/IP(需通过第三方转换器或特定配置)

通信速度：最高12 Mbps(PROFIBUS DP)

接口数量：两个9针D-subminiature母头PROFIBUS网络连接

电源供电：18-30 VDC(由Honeywell系统或外部电源提供)

5 VDC输出：每个9针D-sub连接器提供5 VDC+/-5%用于终端电阻偏置电压

网络连接：支持Cat5e电缆用于标准FTE(Fault Tolerant Ethernet)连接(若作为FTE节点)

模块地址：可通过3个旋转开关设置FTE设备索引（地址）

最大DP网络数量(每PGM)：2个DP网络

每个DP网络的最大站数：0-125(理论值，实际受限于电气段和中继器)

冗余支持：支持冗余配置(通过两个IOTAs互连，使用冗余同步电缆)；DP网络媒体冗余(通过第三方模块)；DP从站设备冗余(DP网络可包含冗余从站)

诊断功能：提供诊断信息以监控网络健康状况和设备通信

工作温度：-40°C至+85°C(或0°C至60°C，具体取决于版本和涂层)

存储温度：-40°C至+85°C

湿度：5%至95%RH(非冷凝)

安装方式：DIN导轨安装；安装在标准Series 8载体通道组件上，并安装在标准Series 8机柜中

主要特点和优势

霍尼韦尔CC-IP0101 PROFIBUS DP网关模块凭借其在工业通信领域的专业设计，具备多项关键特点和显著优势。

首先，它实现了霍尼韦尔控制系统与PROFIBUS网络的无缝集成。CC-IP0101充当了关键的协议转换器，能够将广泛使用的PROFIBUS DP协议无缝桥接到霍尼韦尔DCS或PLC系统的内部通信协议，从而使得来自不同制造商的现场设备能够高效地与霍尼韦尔主控制器进行数据交换，极大地提高了系统的互操作性和灵活性。其次，该模块支持高速、实时的I/O数据交换。PROFIBUS DP协议本身就针对高吞吐量和快速响应的I/O密集型应用进行了优化，CC-IP0101充分利用了这一点，确保传感器数据、执行器状态和过程变量能够被准确、快速地传输到控制系统，从而实现实时监控和精确控制。

CC-IP0101的设计强调了高可靠性和鲁棒性，以适应严苛的工业环境。它能够在-40°C至+85°C的宽泛温度范围内稳定运行，并具备防静电、抗干扰能力，确保在化工厂、石油天然气、发电厂和制造工厂等恶劣条件下持续运行和数据完整性。其模块化和可扩展的设计也为用户带来了便利，允许轻松扩展通信网络，并支持冗余配置（包括模块冗余、网络媒体冗余和从站设备冗余），这对于需要高可用性和无单点故障的工业系统至关重要。此外，模块提供了丰富的诊断信息，帮助用户监控网络健康状况并进行故障排除，从而维护网络的稳定性和正常运行。这些特点共同使得CC-IP0101成为构建现代化、高效且可靠的工业自动化解决方案的核心通信组件。

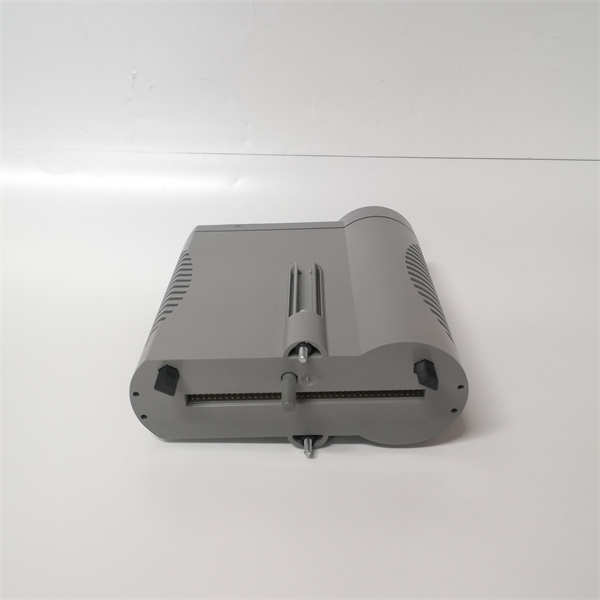

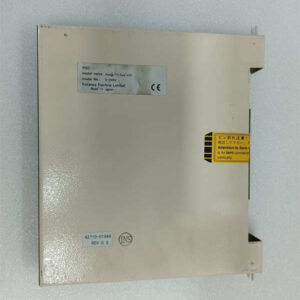

CC-IP0101 HONEYWELL

应用领域

霍尼韦尔CC-IP0101 PROFIBUS DP网关模块广泛应用于各种需要集成PROFIBUS DP现场设备到霍尼韦尔控制系统的工业场景。

过程控制系统(DCS)：在炼油、化工、制药、食品饮料、电力、纸浆和造纸等过程工业中，CC-IP0101是霍尼韦尔Experion™PKS等DCS系统的关键组件，用于连接现场的PROFIBUS DP兼容传感器、阀门、驱动器和远程I/O站，实现对过程变量的实时数据采集和精确控制。

工业自动化和制造：在各种自动化生产线、机械控制和机器人技术中，它实现了霍尼韦尔PLC系统与现场设备（如变频器、电机控制器、HMI和分布式I/O）之间的通信，从而优化生产效率和自动化水平。

数据采集和控制：适用于任何需要高速通信和高效处理现场I/O数据的应用，将分散的现场数据集中传输到中央控制系统进行实时监控和决策。

危险区域应用：由于其可能获得的危险区域认证（如Class I,Division 2），CC-IP0101也适用于石油天然气、化工等存在易燃气体或蒸汽的危险工业环境。

系统升级和改造：在将现有PROFIBUS DP网络或遗留设备集成到新的霍尼韦尔控制系统中时，CC-IP0101提供了一种经济高效且可靠的解决方案。

安装与维护

安装前准备：在安装霍尼韦尔CC-IP0101模块之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌安全程序，以防止意外触电或设备损坏。请详细查阅霍尼韦尔为CC-IP0101提供的官方安装手册以及所属霍尼韦尔控制系统的硬件参考文档，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境符合模块的工作温度（如-40°C至+85°C）和湿度（10%至90%非冷凝）要求。将CC-IP0101模块稳固地安装到DIN导轨或霍尼韦尔Series 8机架的相应插槽中，确保模块完全就位且连接牢固。仔细检查并连接所有相关的电源线、PROFIBUS DP线缆和霍尼韦尔控制网络（如FTE）线缆，确保连接正确、牢固，无松动或损坏。根据PROFIBUS DP网络要求，确保正确设置总线终端电阻。

维护建议：为了确保霍尼韦尔CC-IP0101模块的长期稳定运行，建议采取以下维护措施。定期进行目视检查，查看模块表面是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜内部的通风散热系统正常工作，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。定期检查模块上的LED指示灯状态，它们通常会提供电源状态、通信状态和故障诊断信息，异常指示灯应及时报告并结合系统诊断软件进行排查。如果系统采用冗余配置，应定期检查两个模块的健康状况和同步状态。根据霍尼韦尔的建议，定期检查并更新所属控制系统的固件和相关配置软件，以获取最新的功能改进、性能优化和安全补丁。定期备份系统配置和PROFIBUS网络参数，以便在模块更换或系统故障时能够快速恢复。如果CC-IP0101出现故障或异常，切勿尝试未经授权的维修，应立即联系霍尼韦尔认证的技术服务人员或授权服务中心进行诊断和维修。

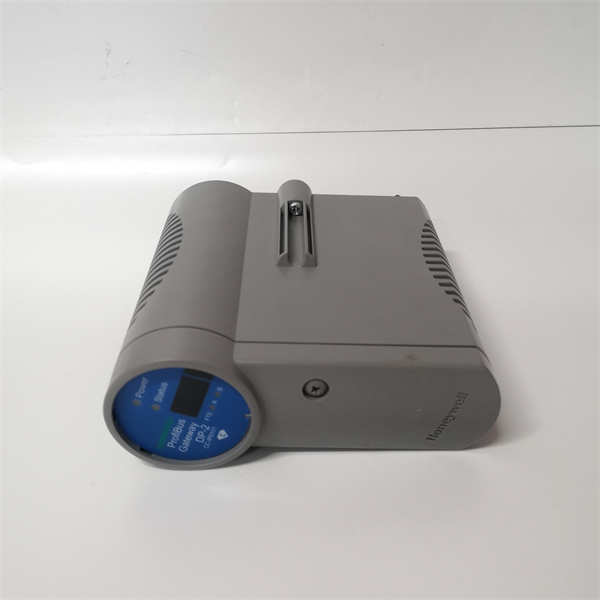

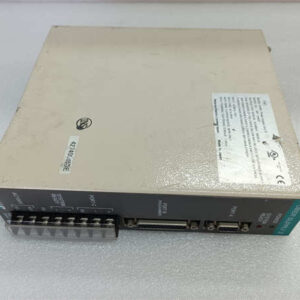

CC-IP0101 HONEYWELL

产品保障

霍尼韦尔作为全球工业自动化领域的领导者，对其CC-IP0101 PROFIBUS DP网关模块提供坚实的产品保障。
