CB801 3BSE042245R1 ABB – 工业通信模块，稳定数据传输保障！

描述

ABB CB801 3BSE042245R1 是 ABB 公司专为 AC800M 系列模块化控制器设计的高性能通信总线模块，隶属于其 Advant OCS 自动化系统产品体系，主要承担控制器与分布式 I/O 模块、上位监控系统及第三方设备之间的数据传输与协议转换任务。作为 AC800M 系统的 “通信桥梁”，ABB CB801 3BSE042245R1 凭借稳定的传输性能和广泛的协议兼容性，在大型工业自动化项目中应用广泛。​

该模块通过背部总线与 AC800M 控制器的 CPU 模块无缝对接，同时通过前端接口扩展外部通信链路，可将控制器的控制指令精准下发至现场 I/O 模块，同时将现场采集的工艺数据实时回传至控制器及上位机。无论是单控制器小型系统，还是多控制器协同的大型分布式控制系统（DCS），ABB CB801 3BSE042245R1 都能高效适配，为整个自动化系统的稳定运行提供流畅的数据通信支撑。​

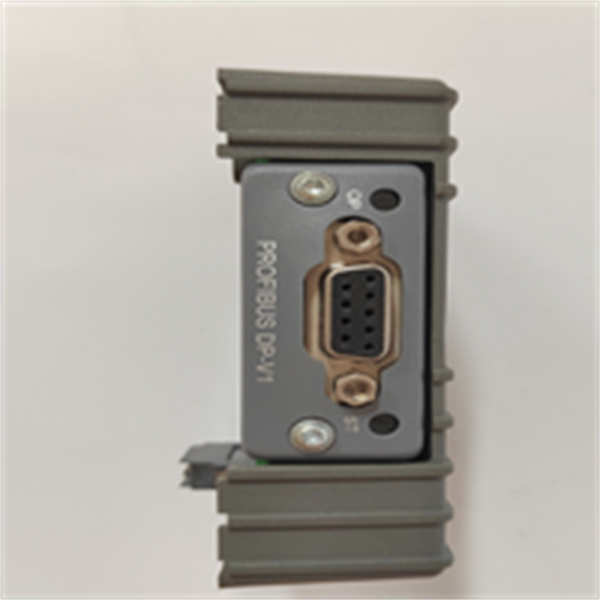

CB801 3BSE042245R1 ABB

主要特点和优势​

ABB CB801 3BSE042245R1 最核心的优势在于其高速通信性能与多协议兼容能力，支持 PROFIBUS-DP、Modbus RTU 等主流工业总线协议，通信速率最高可达 100Mbps 全双工，数据传输延迟≤1ms，能满足大型系统对实时数据交互的严苛要求。模块采用独立的通信处理芯片，与控制器 CPU 并行工作，避免通信任务占用控制资源，确保控制逻辑的实时性不受影响。​

在可靠性方面，ABB CB801 3BSE042245R1 采用工业级隔离设计，信号端口具备 2500V AC 电气隔离能力，有效抵御工业现场的电磁干扰（EMI）和射频干扰（RFI），降低信号传输过程中的误码率。同时，模块内置完善的通信诊断功能，可实时监测总线连接状态、数据传输质量，一旦发现通信中断或异常，立即通过控制器向上位系统发送报警信息，并记录故障日志，方便运维人员快速定位问题。​

此外，ABB CB801 3BSE042245R1 具备灵活的扩展能力，单模块可连接最多 32 个从站设备，通过多模块并行配置可进一步扩展总线容量，满足不同规模系统的通信需求。其模块化的插拔式设计便于安装与更换，支持热插拔操作，可在系统不停机的情况下完成模块维护，大幅降低系统 downtime（停机时间）。​

The ABB CB801 3BSE042245R1 communication bus module is a high-performance interface component designed specifically for ABB’s AC800M controller series, delivering reliable and high-speed data exchange in industrial automation systems. Its support for multiple industrial communication protocols, including PROFIBUS-DP and Modbus RTU, enables seamless integration with a wide range of field devices and supervisory control systems.​

With a communication speed of up to 100Mbps full-duplex and ultra-low latency, the module ensures real-time data transmission, critical for time-sensitive control applications in process industries. The integrated electrical isolation and robust EMI/RFI resistance make it highly reliable in harsh industrial environments, minimizing communication errors and system disruptions.​

The hot-swappable design of the ABB CB801 3BSE042245R1 allows for maintenance and replacement without system shutdown, maximizing operational availability. Its advanced diagnostic capabilities provide comprehensive monitoring of bus status and data integrity, enabling proactive maintenance and reducing troubleshooting time significantly.​

CB801 3BSE042245R1 技术规格​

​

​

应用领域​

ABB CB801 3BSE042245R1 凭借稳定的通信性能和对 AC800M 控制器的完美适配，广泛应用于电力、化工、冶金、水处理等流程工业领域。在火力发电厂中，它常作为 AC800M 控制器的通信接口，连接锅炉、汽轮机系统的分布式 I/O 模块，实时传输温度、压力、流量等工艺参数，保障发电设备的协调运行与安全控制。​

在化工行业的大型炼化装置中，ABB CB801 3BSE042245R1 承担着控制器与现场阀门定位器、变送器等智能设备的通信任务，通过 PROFIBUS-DP 总线实现控制指令的快速下发与设备状态的实时回传，确保反应釜、精馏塔等关键设备的工艺参数稳定在设定范围，提升产品质量。​

此外，在冶金行业的轧钢生产线中，ABB CB801 3BSE042245R1 可连接轧机的速度控制模块、张力检测模块，实现控制器与执行机构的高速数据交互，保障轧钢过程的精准控制；在城市污水处理厂，该模块通过 Modbus 协议连接水质监测仪表与控制器，助力实现污水处理过程的自动化调控；在水泥生产行业，其可靠的通信能力可适配高温、高粉尘环境下的设备数据传输，满足水泥窑炉的控制需求。​

相关产品​

1. ABB PM864 3BSE018105R1：AC800M 系列 CPU 模块，CB801 3BSE042245R1可直接插装于其机架上。​
2. ABB AI835 3BSE032469R1：模拟量输入模块，通过CB801 3BSE042245R1与 AC800M 控制器通信。​
3. ABB DO830 3BSE020520R1：数字量输出模块，需配合CB801 3BSE042245R1实现数据传输。​
4. ABB CI854A 3BSE013261R1：PROFINET 通信模块，功能与CB801 3BSE042245R1互补，适用于以太网场景。​
5. ABB TB855 3BSE016223R1：端子板，为CB801 3BSE042245R1提供外部设备接线接口。​
6. ABB PS860 3BSE008510R1：电源模块，为CB801 3BSE042245R1及 AC800M 系统提供稳定供电。​
7. ABB HMI800：人机界面，通过CB801 3BSE042245R1与 AC800M 控制器进行数据交互。​
8. ABB AC800M Software：系统组态软件，用于CB801 3BSE042245R1的参数配置与通信调试。​

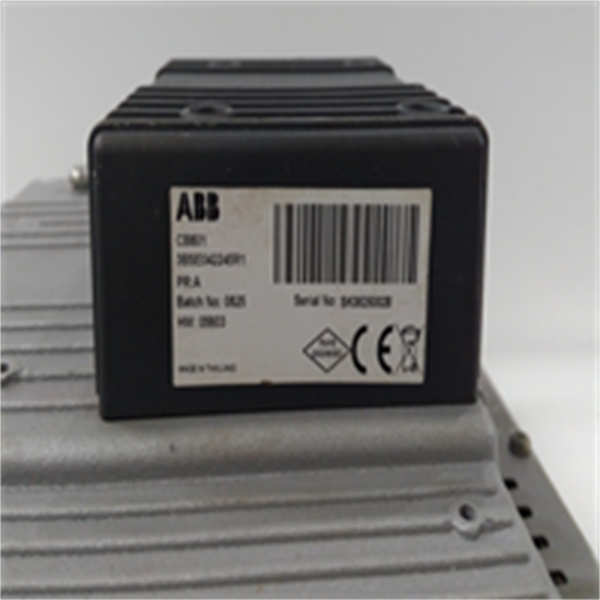

CB801 3BSE042245R1 ABB

安装与维护​

安装前准备：安装ABB CB801 3BSE042245R1 前，需确认 AC800M 控制器机架的插槽类型与模块是否匹配，检查机架供电是否稳定在 24V DC±10% 范围内。清理机架插槽内的灰尘与金属碎屑，用酒精棉擦拭模块的金手指接口，确保接触良好。根据系统组态方案确认模块的安装位置（需靠近 CPU 模块以减少通信延迟），准备好通信线缆并做好屏蔽处理。​

维护建议：日常运行中，定期通过 AC800M 组态软件查看ABB CB801 3BSE042245R1 的通信状态，关注总线负载率、误码率等参数，若负载率超过 80% 需及时优化网络结构。每月检查模块的指示灯状态，正常运行时 “PWR” 灯和 “COM” 灯常亮，若 “ERR” 灯闪烁需通过诊断软件读取故障代码。更换模块时，利用热插拔功能在系统运行状态下操作，插入新模块后需通过软件下载通信配置参数，确认通信链路恢复正常后再结束维护。​
