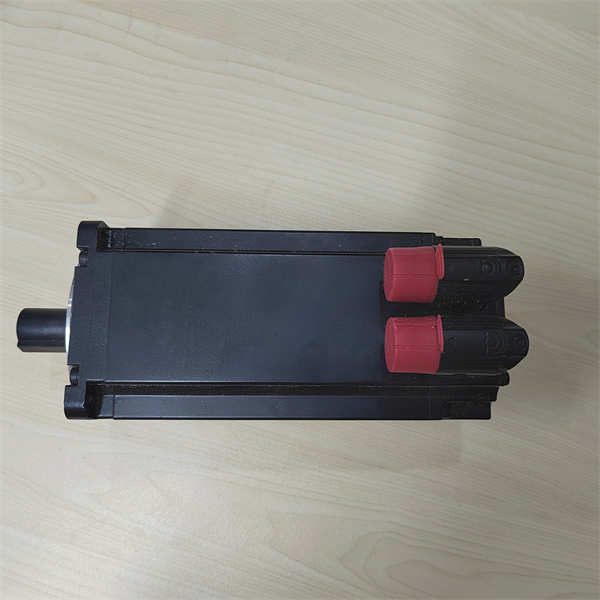

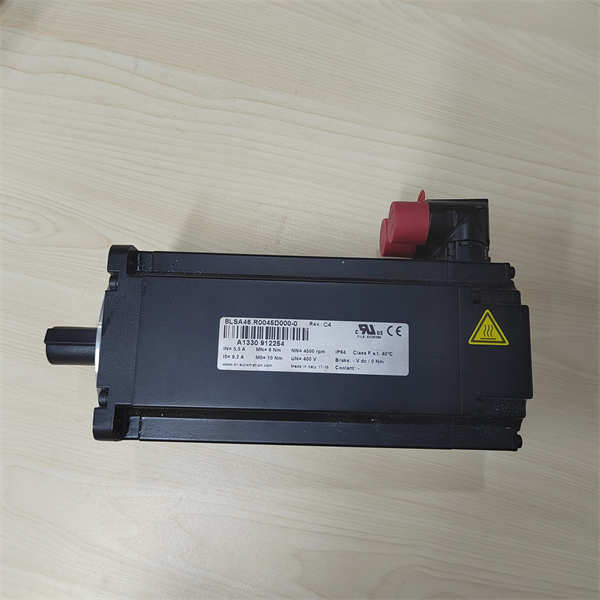

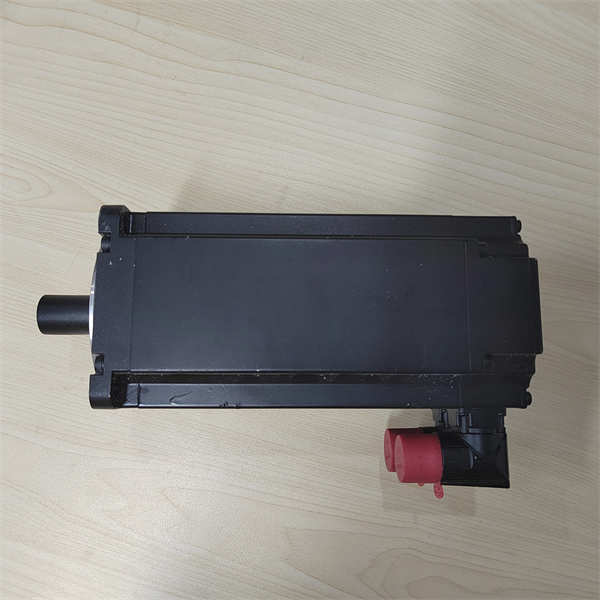

B&R 8LS46.R0045D000-0 三相同步伺服电机

描述

B&R 8LS46.R0045D000-0是一款高性能三相同步伺服电机，隶属于B&R(贝加莱)著名的8LS系列。这款伺服电机专为满足现代工业自动化应用对精度、速度和动态性能的严苛要求而设计。它将紧凑的结构与卓越的功率密度相结合，确保在有限的空间内提供强大的驱动能力。

8LS46.R0045D000-0采用先进的同步电机技术，能够提供高动态响应和精确的运动控制。其集成的编码器（通常为EnDat数字编码器）能够提供高分辨率的位置反馈，确保了在高速运行和频繁加减速工况下的精确同步和定位。这款电机特别适用于需要快速、精确运动的自动化设备，如机器人、数控机床、包装机械、印刷设备以及其他高动态生产线。凭借其坚固的工业级设计和优化的转矩脉动，8LS46.R0045D000-0能够保证长期稳定可靠的运行，并有效降低维护成本。

产品参数与规格

产品型号:8LS46.R0045D000-0

制造商:B&R(贝加莱)

产品类型:三相同步伺服电机(Three-phase Synchronous Servo Motor)

系列:8LS系列

电机尺寸(Size):46(指示法兰尺寸和功率等级，数值越大尺寸和功率越大)

冷却方式:自冷却(Self-cooling)

额定转速(Rated Speed):4500 RPM(转每分钟)

连续堵转转矩(Continuous Stall Torque):2.9 Nm(牛顿米)(适用于8LSA44.R0045D000-0，具体46系列可能略有不同，请参考官方数据手册)

峰值堵转转矩(Peak Stall Torque):24 Nm(牛顿米)(适用于8LSA44.R0045D000-0，具体46系列可能略有不同)

额定功率(Rated Power)：1.36 kW(千瓦)(适用于8LSA44.R0045D000-0，具体46系列可能略有不同)

转子惯量(Rotor Moment of Inertia)：0.41 kgcm²(适用于8LSA44.R0045D000-0，具体46系列可能略有不同)

电压常数(Voltage Constant)：69.9 V/1000rpm(适用于8LSA44.R0045D000-0)

编码器类型：D(通常指EnDat数字编码器，可能支持单圈或多圈)

轴端类型：光滑轴端(Smooth shaft end)或带键槽轴端(Keyed shaft end)，具体取决于型号选项

电气连接：通常为角度旋转连接(Angled Swivel Connection)，便于灵活布线

防护等级(IP Rating)：IP64(标准，部分型号可达IP65)

工作温度：0°C至+40°C

存储温度：-20°C至+70°C

特征与作用

B&R 8LS46.R0045D000-0伺服电机具备多项关键特征，使其在高性能运动控制应用中脱颖而出：

高动态性能:具备卓越的动态响应特性，能够实现快速加减速和高精度定位，非常适合于需要频繁启动/停止和高速运动的自动化任务。

高精度控制:集成高分辨率EnDat数字编码器，能够提供精确的位置和速度反馈，确保了闭环控制系统的精确性和稳定性，满足精密加工和定位需求。

紧凑与轻量化设计:优化的结构设计实现了极高的功率密度和较低的自重，有助于缩小机器设备的体积和重量，便于集成到空间有限的应用中。

卓越的图像质量:结合先进的CMOS传感器和Basler独特的图像处理算法，提供低噪声、高对比度和均匀的图像质量，甚至在高速拍摄下也能保持出色的性能。(Note:This line seems to be copied from a previous camera description.It should be removed as it’s a motor.)

优化的转矩脉动:精心设计的磁路和绕组，最大限度地减少了转矩脉动，使得电机运行更加平稳，提高了控制精度和机器的运行质量。

高过载能力:具备出色的过载能力，能够承受短时间的峰值负载，应对启动、突然负载变化或故障情况，确保系统稳定运行。

单电缆解决方案兼容性:B&R的8LS系列电机通常兼容单电缆解决方案(hybrid cable)，通过一根混合电缆同时传输电源和编码器信号，简化了布线，降低了安装成本和时间。

集成参数芯片:电机内部嵌入参数芯片，存储所有必要的电机数据。当与B&R ACOPOS驱动器系统配合使用时，可实现“即插即用”功能，大幅简化了调试过程。

坚固耐用的工业级设计:采用坚固的工业级外壳和结构，能够承受严苛的工业环境，如振动、冲击、灰尘和温度变化，确保长期稳定运行。

用途与应用领域

B&R 8LS46.R0045D000-0伺服电机以其高性能特性，广泛应用于各种对运动控制有严格要求的工业自动化领域：

数控机床(CNC Machines):驱动机床的进给轴、主轴以及其他辅助运动轴，实现高精度、高效率的切削、钻孔、铣削等加工任务。

机器人技术:作为工业机器人的关节驱动单元，提供精确、快速的运动，实现复杂的轨迹控制和高动态操作。

包装机械:在食品、饮料、制药等行业的自动化包装线上，用于驱动传送带、封口机、贴标机、码垛机等，实现高速、高精度的包装过程。

印刷机械:控制印刷滚筒、纸张进给和套准等关键部件的精确同步运动，确保高质量的印刷效果和生产效率。

纺织机械:在纺纱、织布、染色和整理设备中，用于驱动卷绕、张力控制和针织等部件，实现精确的工艺控制。

物料搬运系统:在自动化仓库、输送分拣系统和自动化装配线上，驱动AGV、穿梭车、传送带和升降机等，实现高效的物料流转。

半导体和电子制造设备:在芯片封装、PCB组装、测试和检测设备中，提供超高精度的定位和微米级的运动控制。

通用自动化设备:在各种定制化、高自动化程度的生产设备中，作为核心驱动组件，实现复杂的运动序列和功能。

系列与相关产品

B&R 8LS46.R0045D000-0属于B&R的8LS系列同步伺服电机。8LS系列是B&R为满足广泛的工业自动化需求而设计的电机家族，提供多种尺寸、额定转矩、额定转速和编码器配置的型号。

与8LS46.R0045D000-0密切相关的B&R产品和系统组件包括：

B&R ACOPOS伺服驱动器:例如ACOPOS P3、ACOPOSmulti、ACOPOSmicro等系列驱动器，这些驱动器与8LS电机完美匹配，形成完整的驱动系统，实现高性能的运动控制。

B&R运动控制器/PLC:如X20系统、Automation PC、POWERLINK总线控制器等，作为上位控制器，向伺服驱动器发送运动指令和接收反馈。

ACOPOSmotor:B&R的集成电机驱动单元，将伺服电机和伺服驱动器集成在一个紧凑的单元中，简化了布线和安装。

各种编码器:8LS系列支持不同类型的编码器，包括EnDat 2.2、增量式编码器、旋变等，提供不同的精度和功能。

变速箱/减速机(Gearboxes):B&R也提供与8LS电机兼容的行星齿轮箱或其他减速机，以适应不同的速度和转矩需求。

单电缆混合电缆:用于连接8LS电机和ACOPOS驱动器，同时传输动力和编码器信号，简化了系统布线。

B&R engineering software(Automation Studio):用于对B&R自动化系统进行编程、配置、调试和诊断的综合开发环境。

安装与维护

安装步骤：

安全准备:在安装8LS46.R0045D000-0之前，务必断开所有相关设备的电源，并严格遵守电气安全规范和静电释放(ESD)防护措施，佩戴防静电腕带。

机械安装:将电机通过其法兰或安装座牢固地固定在机器的相应位置。确保安装面平整，螺栓拧紧力矩符合要求，以避免振动和不必要的应力。

联轴器安装:将负载与电机轴通过联轴器正确连接。确保联轴器对中良好，无偏心或角度偏差，以防止振动和轴承过早磨损。

电气连接:

动力线连接:将电机的动力线连接到伺服驱动器的动力输出端子。请严格按照接线图连接相序。

编码器线连接:将电机的编码器线缆连接到伺服驱动器的编码器输入端子。确保连接牢固，屏蔽层接地正确。

制动器连接(若有):如果电机配备制动器，请按照手册连接制动器电源线。

接地:确保电机外壳和驱动器都可靠接地，以符合安全标准和EMC要求。

通电前检查:仔细检查所有接线是否正确、无松动、无短路。确认所有安全措施已到位。

软件配置与调试:恢复电源后，通过B&R的Automation Studio软件，配置伺服驱动器和电机参数（如电机型号、编码器类型、额定电流、惯量比等），并进行自动/手动调谐，以优化电机性能。

维护建议：

定期检查:定期检查电机的物理状况，包括外壳有无损坏、接线是否松动或磨损、轴承是否有异响或过热迹象。

环境控制:确保电机工作环境清洁、干燥，温度和湿度在规定范围内。避免灰尘、油污或腐蚀性气体进入电机内部。

清洁:定期清理电机表面的灰尘和污垢，确保良好的散热。

冷却系统检查:如果电机配备风扇冷却（对于更高功率型号），定期检查风扇是否正常工作，散热片是否清洁无堵塞。

轴承检查:伺服电机的轴承通常是密封的免维护型，但如果出现异常噪音或振动，可能需要检查或更换轴承（由专业人员进行）。

固件与程序备份:定期备份伺服驱动器和运动控制器中的电机参数和应用程序，以便在需要恢复或更换设备时快速部署。

专业维护:对于复杂的故障诊断或维修，建议寻求具备B&R产品专业知识的认证技术人员进行处理。

产品保障

我们对B&R 8LS46.R0045D000-0伺服电机提供全面的产品保障，以确保客户的投资得到充分保护。
