B&R 4P3040.00 – 490 属于其功能丰富的人机界面系列。

描述

B&R 4P3040.00 – 490 是贝加莱（B&R）公司在工业自动化领域推出的一款极具特色的产品，属于其功能丰富的人机界面系列。在自动化系统中，它起着连接操作人员与设备控制系统的关键桥梁作用。

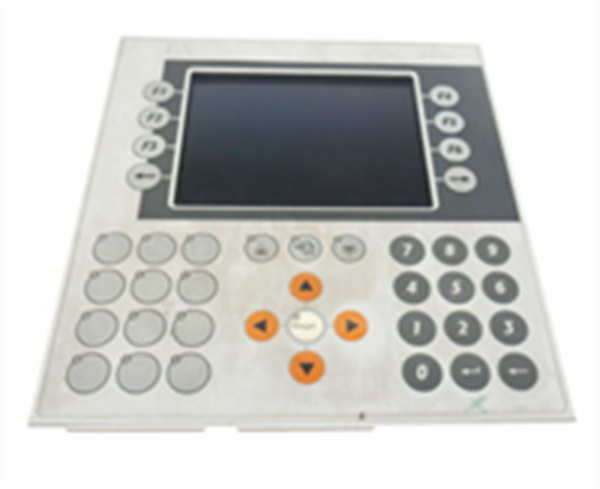

这款产品本质上是一个 5.7 英寸的 Power Panel（电源面板），采用了黑白 QVGA 的 LCD 显示屏，能够清晰地呈现各类系统运行参数、设备状态信息等。其配备的 8 个软键和 32 个功能键，极大地方便了操作人员对设备进行快捷操作与指令输入。从系统兼容性来看，它与 2003 CPU 完美适配，内部集成了 700 kb 的 SRAM 以及 1.4 mb 的 Flash PROM，可高效存储和处理数据。同时，它还设有 1 个 PCMCIA 插槽、1 个 RS232 接口和 1 个电气隔离且具备网络功能的 CAN 接口，为与其他设备的连接和数据交互提供了多样选择，能够轻松融入复杂的自动化系统架构中，显著提升系统的可操作性与可视化程度。

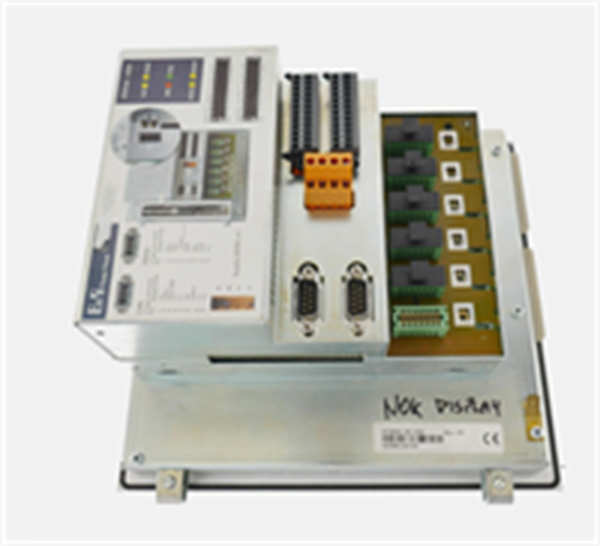

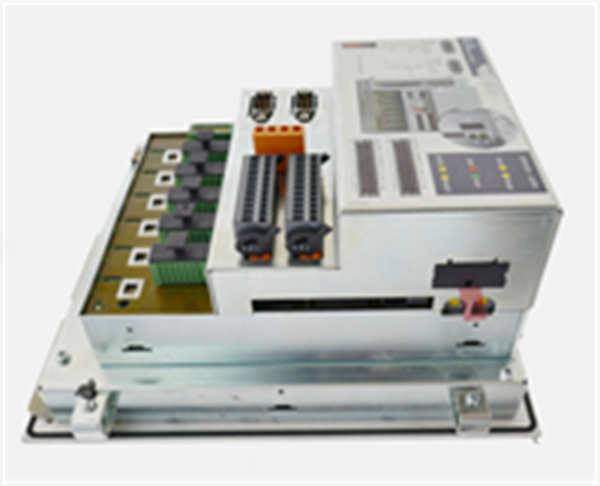

B&R 4P3040.00-490

技术规格

参数名称	参数值
产品型号	4P3040.00 – 490
制造商	B&R（贝加莱）
产品类型	人机界面（Power Panel）
显示屏类型	黑白 LCD
显示屏对角线尺寸	5.7 英寸（144mm）
显示屏分辨率	QVGA，320 x 240 像素
显示屏亮度	150 cd/m²
显示屏半亮度时间	50,000 h
软键数量	8 个
功能键数量	32 个
内部存储 – SRAM	700 kb
内部存储 – Flash PROM	1.4 mb
PCMCIA 插槽数量	1 个
RS232 接口类型	9 针公头 D 型子连接器
RS232 接口电气隔离	无
RS232 接口最大波特率	115.2 kbit/s
CAN 接口	电气隔离，具备网络功能
数字输入数量	10 个
数字输入标称电压	24 VDC
数字输入电路类型	灌电流
数字输入滤波时间	< 1 ms
数字输出数量	8 个
数字输出标称电压	24 VDC
数字输出标称电流	0.4 A
防护等级（正面）	IP65
外形尺寸（宽 x 高）	205 x 220 mm
深度	110.4 mm
重量	1.95 kg
工作温度范围	0 至 50°C
存储温度范围	-20 至 60°C
工作湿度范围	10 至 90%
存储湿度范围	5 至 95%

主要特点和优势

清晰直观的显示

5.7 英寸的 QVGA 黑白 LCD 显示屏，分辨率达 320 x 240 像素，亮度为 150 cd/m²，半亮度时间长达 50,000 h，即使在光线复杂的工业环境下，也能为操作人员清晰呈现设备运行状态、参数信息等，方便实时监控与操作。

丰富便捷的操作按键

配备的 8 个软键和 32 个功能键，涵盖了常见的操作指令，操作人员可通过这些按键快速对设备进行启动、停止、参数调整等操作，极大提高了操作效率，减少操作失误。

强大的兼容性

与 2003 CPU 高度兼容，内部存储配置合理，1 个 PCMCIA 插槽可用于扩展存储或连接其他功能模块，RS232 和 CAN 接口可便捷地与各类自动化设备进行数据通信，轻松融入不同品牌、不同架构的自动化系统中。

良好的防护性能

正面防护等级达到 IP65，能有效防尘、防水溅，可适应潮湿、多尘等恶劣工业环境，保障设备在复杂工况下稳定运行，减少因环境因素导致的故障发生率。

稳定的电气性能

数字输入输出具备合理的电压、电流参数，输入滤波时间短，可快速准确地响应外部信号；输出电路设有内部保护电路，增强了设备的稳定性与可靠性。

应用领域

工业自动化生产线

在汽车制造、电子设备生产等工业自动化生产线中，B&R 4P3040.00 – 490可作为操作人员与生产线控制系统的交互界面。操作人员可通过其按键和显示屏，实时监控生产线的运行速度、设备状态，及时调整生产参数，保障生产线高效、稳定运行。

机械设备控制

对于数控机床、注塑机等机械设备，该产品能为操作人员提供直观的操作界面。通过显示屏，操作人员可清晰看到设备的运行数据，如加工参数、模具位置等，借助按键进行设备的启动、停止、程序调用等操作，提高机械设备的操作便捷性与控制精度。

能源管理系统

在电力、化工等行业的能源管理系统中，B&R 4P3040.00 – 490可用于显示能源生产、传输、消耗等环节的参数信息。操作人员通过它能实时了解能源系统的运行状况，及时发现能源泄漏、设备故障等问题，并进行相应操作，实现能源的高效管理与利用。

物流仓储自动化

在自动化立体仓库、自动化分拣系统等物流仓储自动化场景中，它可作为设备操作与监控终端。操作人员可利用其界面控制堆垛机、输送机、分拣设备等的运行，实时掌握货物存储位置、运输状态等信息，提高物流仓储系统的运作效率与管理水平。

安装与维护

安装前准备：在安装B&R 4P3040.00 – 490前，需仔细阅读产品安装手册，明确安装步骤与注意事项。检查安装环境是否符合要求，温度应在 0 至 50°C，湿度保持在 10 至 90%。准备好合适的安装工具，如螺丝刀等。确认安装位置的空间大小，确保设备能顺利安装，且便于操作人员查看和操作。同时，要对安装位置进行清洁，避免灰尘、杂物影响设备性能。
维护建议：定期对B&R 4P3040.00 – 490进行清洁，使用干净柔软的湿布轻轻擦拭显示屏和外壳，保持设备外观整洁。检查按键是否灵敏，如有按键失灵情况，需及时排查故障并修复。定期查看设备的通信连接是否正常，确保与其他设备的数据交互稳定。每隔一段时间，对设备的存储数据进行备份，防止数据丢失。若设备长时间不使用，应将其存储在温度为 -20 至 60°C、湿度为 5 至 95% 的环境中，并定期进行通电检查，确保设备性能正常。
