Bently Nevada 3500/93 135785-02C – 振动监测模块，旋转机械保护神！

描述

Bently Nevada 3500/93 135785-02C，在 Bently Nevada 3500 系列旋转机械保护系统里面，它可不是个小兵，它是系统显示单元（System Display Unit），型号后缀的 C 通常代表着特定的配置或版本，而 135785-02 是它的基本部件号，指示它是带背光的显示器。Bently Nevada 的 3500 系统，那可是业内振动监测和机器保护的“金字招牌”，专门用来对汽轮机、压缩机、发电机、泵等大型关键旋转机械进行全方位的状态监测和故障诊断。

这个 3500/93 模块呢，它的核心任务就是把 3500 监测器从各种传感器（比如振动探头、位移探头、Keyphasor® 探头等）那里采集来的海量数据，以及系统内部产生的事件列表、报警列表，甚至历史趋势数据，都清清楚楚、明明白白地呈现在你眼前。它支持多种安装方式，无论是直接装在 3500 机架前面，还是远程安装在控制室的面板上，甚至独立挂在墙上，都能搞定。

Bently Nevada 3500/93 135785-02C 就像旋转机械的“仪表盘”，让你对设备的健康状况了如指掌。它能够让操作员和维护人员快速地了解机器的运行参数、报警状态和历史趋势，从而及时发现潜在问题，采取预防措施，避免设备损坏，减少非计划停机，最终嘛，就是保障你的生产安全和效益。这个带背光的设计，意味着即使在光线不好的工业现场，你也能清楚地看到显示内容，非常人性化。

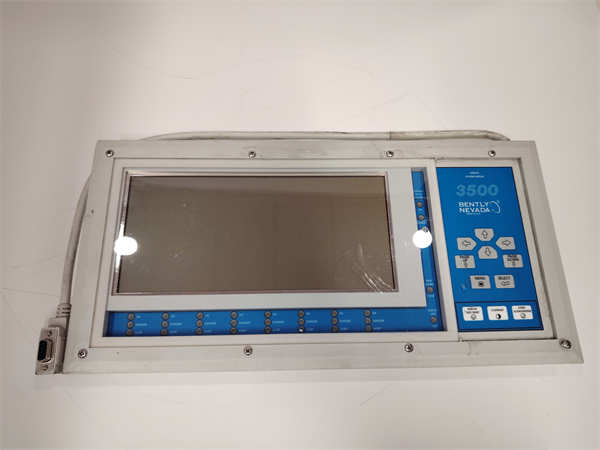

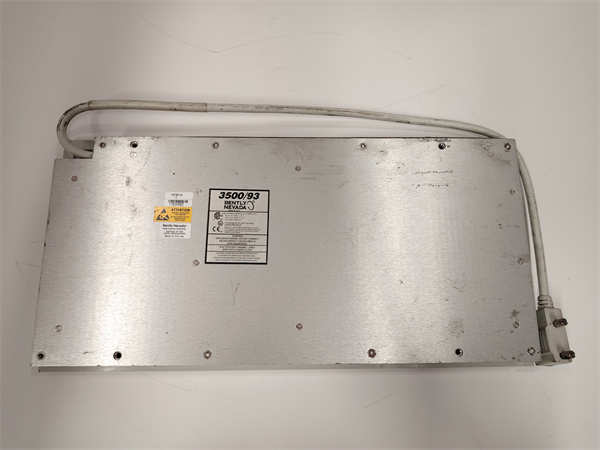

Bently 3500/93 135785-02C

135785-02C 技术规格

参数名称	参数值
产品型号	135785-02C
制造商	Bently Nevada (隶属于 GE/Baker Hughes)
产品类型	系统显示单元 (System Display Unit) / 背光LCD显示器
所属系统	Bently Nevada 3500 系列旋转机械保护和监测系统
显示类型	背光透射式 LCD (Transflective LCD with backlight)
分辨率 (典型)	640 x 200 像素 (Dots)
主要功能	显示系统事件、报警事件、通道数据、监测器数据、继电器模块数据等
通信协议	Bently Nevada 专有协议，通过 RS-422 接口与显示接口模块通信
工作温度范围	-20°C 至 +65°C (-4°F 至 +149°F)
存储温度范围	-30°C 至 +80°C (-22°F 至 +176°F)
湿度	95% 无冷凝
物理尺寸 (约)	41.5 cm x 20.5 cm x 5 cm (取决于安装方式)
重量 (约)	2.15 kg (4.7 lbs)
安装方式	面板安装、19 英寸 EIA 机架安装、独立安装、机架正面安装等多种选项
电源	需外部电源供电 (取决于配置和线缆长度，通常为 115 VAC 或 230 VAC)
认证	符合 API 670 标准要求，可能具备 CE, UL, CSA 等认证 (具体以产品手册为准)

主要特点和优势

兄弟，这块 Bently Nevada 3500/93 135785-02C 背光显示单元，在咱们旋转机械振动监测这个行当里，那可真是“有两把刷子”！它的这些特点和优势，分分钟让你觉得这钱花得值！

首先，它的直观可视化与丰富信息呈现，简直就是操作员的“福音”。想想看，机器出了问题，报警灯一亮，光知道报警还不够啊，还得知道具体是哪个参数、哪台设备出了什么事儿，对不对？135785-02C 这块屏，它能把 3500 监测器里头的所有“家长里短”都给你抖出来：最新的系统事件列表、哪个通道触发了报警、实时振动值是多少、转速是多快、甚至历史趋势曲线都能直接看！不用你再去翻电脑，不用再跑去控制室的 DCS 站，在现场或者最近的机柜旁就能快速获取关键信息，这大大节省了故障诊断的时间，效率那叫一个高。而且，它的背光显示，即使在光线昏暗的控制室或者灯光不足的设备间，也能看得清清楚楚，完全不会“黑屏”！

其次，这玩意儿的高可靠性与工业级坚固设计，那是 Bently Nevada 的“看家本领”。3500 系统本身就是为最严苛的工业环境设计的，这个 Bently Nevada 3500/93 135785-02C 也一样。它可不是你家里那块脆弱的电脑显示器，它能耐得住工业现场的粉尘、潮湿、电磁干扰 (Electromagnetic Interference, EMI) 和机械振动 (Mechanical Vibration)。它的设计符合美国石油学会 (American Petroleum Institute, API) 的 670 标准，这标准在业界可是出了名的严苛，专门针对汽轮机、压缩机这些关键旋转机械的保护系统。这意味着这块显示屏本身就具备极高的可靠性和稳定性，不会因为环境恶劣而掉链子，确保了你监测信息的准确性和连续性，这是其他普通显示器根本没法比的。

再者，Bently Nevada 3500/93 135785-02C 还具备灵活的安装选项与便捷的配置。你想怎么装？面板嵌入？挂在 19 英寸标准机柜里？还是独立安装在墙上？它都能满足你！这种灵活性让它能够适应各种复杂的现场布局和安装需求。而且，它的配置非常简单，通过 3500 Rack Configuration Software 就能轻松完成显示内容的定制，你想看什么数据，想怎么排列，都能自己说了算。同时，它和 3500 系统内部的通信也是非常高效和稳定的，确保了数据显示的实时性和准确性。所以说，这 Bently Nevada 3500/93 135785-02C，不光是个“显示器”，更是你设备安全运行的“眼睛”和“警示牌”！

The Bently Nevada 3500/93 135785-02C Back-Lighted Display Unit offers compelling features and advantages crucial for robust machinery protection systems.

Firstly, its intuitive visualization and comprehensive information presentation are paramount for effective machine monitoring. This display unit acts as a real-time window into the Bently Nevada 3500 system, capable of presenting a wealth of critical data. Operators and maintenance personnel can instantly view system event lists, alarm event lists, real-time channel data (such as vibration levels, shaft positions, and speeds), and even historical data trends. This immediate access to machine health information allows for rapid assessment of equipment status, accelerating troubleshooting and enabling proactive maintenance to prevent costly unplanned downtime. The integrated backlight ensures optimal visibility even in dimly lit industrial environments, making critical data accessible under varying lighting conditions.

Secondly, the module’s high reliability and rugged industrial design are core tenets of Bently Nevada’s reputation. The 3500 system, including the 3500/93 135785-02C, is engineered for extreme industrial conditions. It is built to withstand harsh environments characterized by dust, humidity, electromagnetic interference (EMI), and mechanical vibrations. Its design adheres to the stringent requirements of the American Petroleum Institute (API) Standard 670, a benchmark for machinery protection systems in critical applications like turbomachinery. This adherence guarantees exceptional operational reliability and data integrity, ensuring the display functions dependably without compromise, thereby maintaining the safety and efficiency of critical assets.

Finally, the Bently Nevada 3500/93 135785-02C provides flexible mounting options and user-friendly configuration. It supports various installation methods, including face mounting directly onto the 3500 rack, 19-inch EIA rack mounting, panel mounting, and independent mounting. This versatility allows for seamless integration into diverse control room layouts and industrial setups. Configuration is straightforward using the 3500 Rack Configuration Software, enabling users to customize the displayed content and layout to meet specific operational needs. The unit’s robust communication interface ensures a stable and high-speed data flow from the 3500 monitoring modules, guaranteeing that the information displayed is always current and accurate. Ultimately, this display unit serves as a critical visual interface, enhancing operational awareness and contributing significantly to the proactive management and safety of vital rotating machinery.

应用领域

兄弟，你问的这块 Bently Nevada 3500/93 135785-02C 显示单元，它的“用武之地”那可都是些对设备安全和稳定运行有着“天大”要求的关键工业现场。简单说，只要你的工厂里有大型、高速、高价值的旋转机械，并且需要实时、直观地了解它们的运行状况，这玩意儿就派得上用场！

首先，电力行业是它的“主战场”。无论是火力发电厂的汽轮发电机组、给水泵，还是水电站的巨型水轮机，这些设备的每一次非计划停机，都可能带来天文数字般的损失。3500/93 135785-02C 就部署在控制室或者设备旁边，实时显示振动、轴位移、转速等关键参数，一旦数据异常，操作员能立刻看到，及时采取措施，避免了机组跳闸甚至损坏的风险。

其次，石油和天然气行业也是它的“根据地”。在炼油厂、石化装置、天然气输送站，各种压缩机、泵、风机等设备是生产的“心脏”。这些设备一旦故障，不仅影响生产，还可能引发火灾、爆炸等严重安全事故。Bently Nevada 3500/93 135785-02C 的存在，确保了这些关键设备的振动、轴承温度等状态能被持续监控并直观呈现，为操作员提供第一手资料，帮助他们预判故障，实施预测性维护。

再者，冶金、化工、造纸等重工业，凡是涉及到大型电机、风机、轧机、磨机等旋转设备的工况，这个显示单元都少不了。这些设备往往体积庞大、运行连续性要求高，一旦出现轴承磨损、转子不平衡等问题，早期发现是关键。Bently Nevada 3500/93 135785-02C 提供的清晰显示，能帮助现场人员迅速定位异常，防止小问题酿成大事故。

总而言之，Bently Nevada 3500/93 135785-02C 就是那些对设备状态监测精度、系统可靠性和信息可视化有高要求的工业领域的“标配”。它不仅仅是一个显示器，更是连接操作员和机器健康状况的“桥梁”，确保你设备的安全、高效运行。

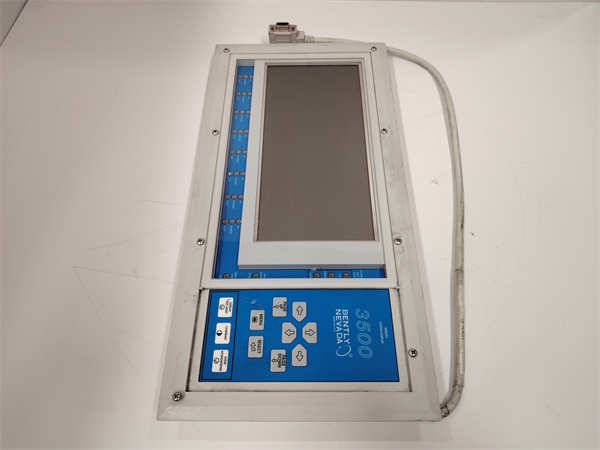

Bently 3500/93 135785-02C
