BENTLY NEVADA 3500/92 136188-01 通讯网关模块的I/O模块 – 实时监控，确保设备安全！

描述

BENTLY NEVADA 3500/92 136188-01 是Bently Nevada 3500系列机械保护与状态监测系统中的一款通讯网关模块的I/O模块。它并非独立的运行模块，而是与 BENTLY NEVADA 3500/92 通讯网关主模块 配合使用的后端I/O组件。该I/O模块提供了 10/100Base-T 以太网 和 RS-232 串行 通讯接口，用于将3500监测系统的数据集成到工厂的分布式控制系统 (DCS)、可编程逻辑控制器 (PLC) 或其他自动化系统中。

BENTLY NEVADA 3500/92 136188-01 的核心功能是充当3500/92主模块与外部系统之间的物理连接桥梁。通过以太网接口，它支持Modbus/TCP协议，允许外部系统通过TCP/IP网络读取3500系统中的实时监测数据、报警信息和模块状态。通过RS-232接口，它支持Modbus RTU协议，用于与传统的串行设备进行通讯。该模块的设计目标是提供可靠、高效且灵活的通讯方式，确保3500系统的数据能够无缝集成到上层控制和管理系统中，从而实现对关键机械设备的全面监控和智能管理。

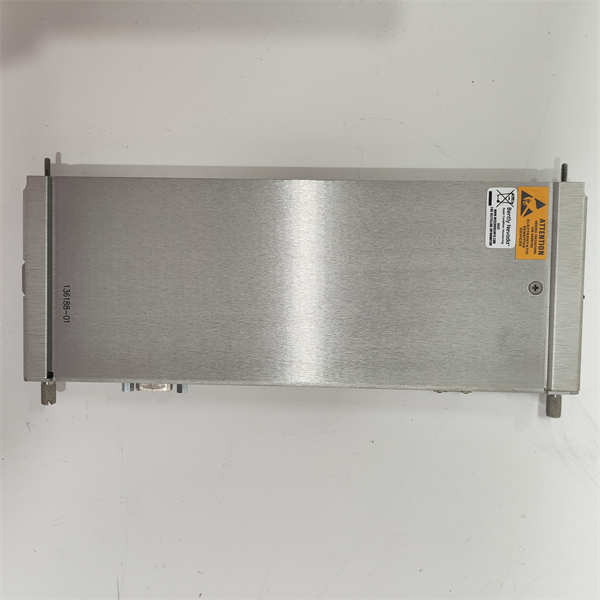

BENTLY NEVADA 3500/92 136188-01

技术规格

参数名称	参数值
产品型号	BENTLY NEVADA 3500/92 136188-01
制造商	Bently Nevada (Baker Hughes)
产品类型	通讯网关I/O模块
配套主模块	BENTLY NEVADA 3500/92 通讯网关主模块
以太网接口	10/100Base-T, RJ45 连接器
以太网协议	Modbus/TCP
串行接口	RS-232
串行协议	Modbus RTU
数据传输速率	以太网: 10/100 Mbps; RS-232: 最高 115.2 kbps
隔离	以太网接口提供电气隔离
功耗	由主模块供电，自身功耗极低
安装位置	3500机架后部，与3500/92主模块对应
工作温度	-30°C 至 +65°C (-22°F 至 +150°F)
储存温度	-40°C 至 +85°C (-40°F 至 +185°F)
湿度	95%, 非冷凝
I/O模块尺寸 (高x宽x深)	约 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
I/O模块重量	约 0.20 kg (0.44 lbs)

主要特点和优势

BENTLY NEVADA 3500/92 136188-01 作为3500/92通讯网关主模块的I/O组件，其特点和优势在于为系统提供了灵活、可靠的外部通讯接口。

双重通讯接口： BENTLY NEVADA 3500/92 136188-01 提供了以太网和RS-232两种通讯接口，使其能够适应各种不同的工业通讯环境。以太网接口支持高速Modbus/TCP通讯，适用于现代化的网络化控制系统；RS-232接口则能够与传统的串行设备进行通讯，保证了系统的兼容性。

Modbus协议支持：该I/O模块同时支持Modbus RTU (通过RS-232) 和 Modbus/TCP (通过以太网) 协议。Modbus是工业自动化领域最广泛使用的通讯协议之一，支持Modbus使得3500系统能够轻松地与各种DCS、PLC和SCADA系统进行数据交换。

电气隔离： BENTLY NEVADA 3500/92 136188-01 的以太网接口提供了电气隔离，这有助于提高系统的抗干扰能力，保护3500系统免受外部电气噪声的影响，并增强了通讯的可靠性。

易于安装与维护：作为I/O模块，BENTLY NEVADA 3500/92 136188-01 设计为与主模块分离，安装在机架后部。这种模块化设计使得安装和未来的维护（如更换损坏的I/O模块）变得更加简单快捷，且通常不需要对主模块进行任何操作，从而最大程度地减少了系统的停机时间。

应用领域

BENTLY NEVADA 3500/92 136188-01 的应用领域与整个3500/92通讯网关模块的应用领域一致，即所有需要将Bently Nevada 3500系列监测系统的数据集成到工厂级控制和管理系统中的工业场景。

在大型工厂自动化与过程控制中，例如石油天然气、炼油、化工、电力和制药等行业，DCS (分布式控制系统) 或 PLC (可编程逻辑控制器) 需要实时获取关键设备的健康状况信息，以便进行优化控制和安全保护。BENTLY NEVADA 3500/92 136188-01 提供了与这些系统进行通讯的桥梁，使得操作员可以在中央控制室监控设备的振动、温度、轴位移等参数，并根据这些信息做出决策。

在资产管理和预测性维护系统中，企业需要将设备的状态数据集成到资产管理软件或预测性维护平台中，以便进行趋势分析、故障诊断和维护计划。BENTLY NEVADA 3500/92 136188-01 使得3500系统的数据能够被这些系统读取和利用，从而实现更高效的设备管理和维护。

此外，在智能工厂和工业物联网 (IIoT) 部署中，企业需要将设备数据上传到云平台或数据湖中，以便进行大数据分析和机器学习。BENTLY NEVADA 3500/92 136188-01 可以作为数据接口，将3500系统的数据传输到这些平台，为智能制造提供数据基础。

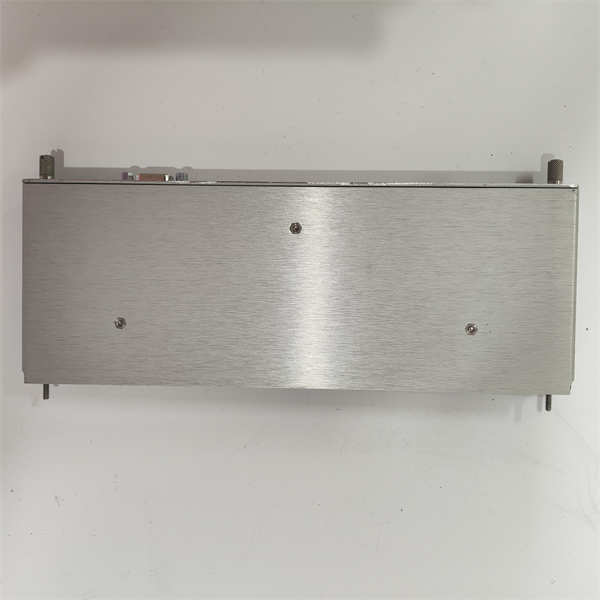

BENTLY NEVADA 3500/92 136188-01

安装与维护

安装前准备：安装 BENTLY NEVADA 3500/92 136188-01 I/O模块前，首先要确保已正确安装其配套的 BENTLY NEVADA 3500/92 通讯网关主模块 在3500机架的指定槽位。接着，将 136188-01 模块轻轻插入到对应主模块背面的I/O插槽中，确保完全就位并与主模块的连接器对齐。根据您的系统需求，连接以太网电缆和/或RS-232电缆。对于以太网连接，请确保网络配置（IP地址、子网掩码、网关等）与您的网络环境兼容。对于RS-232连接，请确保波特率、数据位、停止位和校验位等参数与您的串行设备匹配。

维护建议： BENTLY NEVADA 3500/92 136188-01 的日常维护主要关注其物理连接的稳固性和通讯状态。定期检查以太网和/或RS-232连接器是否牢固，电缆是否有损坏。BENTLY NEVADA 3500/92 136188-01 模块本身通常没有用户可操作的指示灯，其状态会通过主模块 BENTLY NEVADA 3500/92 前面板的LED灯（如“OK”和“TX/RX”指示灯）来反映。如果通讯出现问题，首先应检查电缆连接、网络设备和主模块的状态。由于该I/O模块支持热插拔，在必要时，可以在不中断整个3500系统运行的情况下进行模块的更换，但在此操作前务必参考Bently Nevada的官方手册，并采取适当的安全预防措施。
