BENTLY NEVADA 3500/92 136180-01 通讯网关模块 – 精准检测，提升设备安全性！

描述

BENTLY NEVADA 3500/92 136180-01 是Bently Nevada 3500系列机械保护与状态监测系统中的一款通讯网关模块 (Communication Gateway Module)。作为3500机架的关键组件，它提供了将所有被监测值和状态信息集成到过程控制系统 (DCS)、可编程逻辑控制器 (PLC) 或其他自动化系统中的广泛通讯能力。该模块支持多种工业通讯协议，包括以太网TCP/IP和串行通讯（RS232/RS422/RS485），从而实现了3500系统与上层控制网络之间的无缝数据交换。

BENTLY NEVADA 3500/92 136180-01 的主要作用是收集3500机架内所有监测模块（如振动、温度、位移监测器）的数据，包括当前测量值、模块状态和报警状态，并通过高速内部网络进行传输。它能够将这些关键数据转换为工业标准协议格式，如Modbus®（通过串行通讯）和Modbus/TCP（通过以太网TCP/IP），方便第三方系统进行读取和利用。此外，BENTLY NEVADA 3500/92 136180-01 还支持与3500组态软件和数据采集软件进行以太网通讯，简化了系统的配置和诊断。它的加入极大地提升了3500系统的数据共享和集成能力，是构建现代化智能工厂不可或缺的组成部分。

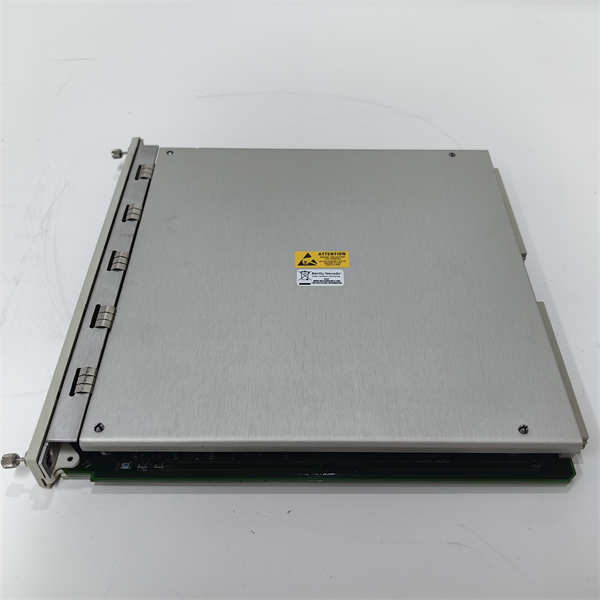

BENTLY NEVADA 3500/92 136180-01

技术规格

参数名称	参数值
产品型号	BENTLY NEVADA 3500/92 136180-01
制造商	Bently Nevada (Baker Hughes)
产品类型	通讯网关模块
通讯接口	以太网 TCP/IP (RJ45), 串行通讯 (RS232/RS422/RS485)
支持协议	Modbus RTU (串行), Modbus/TCP (以太网), 专有Bently Nevada协议
数据类型	实时测量值 (带时间戳), 模块状态, 报警状态
数据更新速率	取决于机架配置，所有模块数据采集不超过1秒
功耗	典型值：5.0 W (Modbus RS232/RS422 I/O模块)；5.6 W (Modbus RS485 I/O模块)

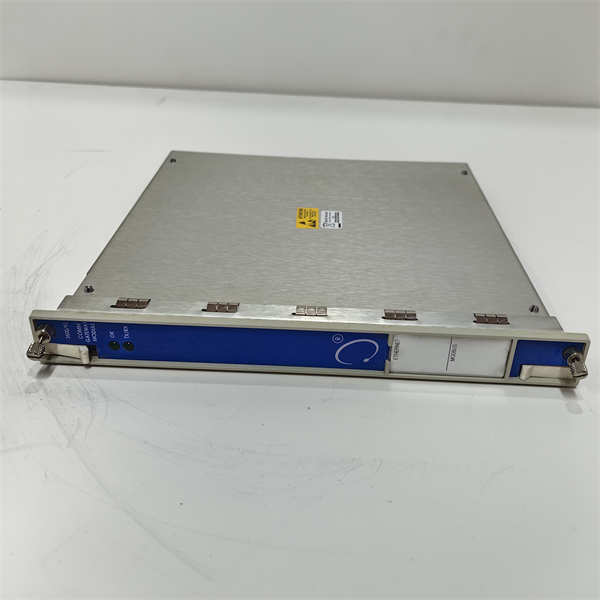

前面板指示灯	OK LED (正常运行), TX/RX LED (数据通讯)
安装位置	3500机架前面板槽位
工作温度	-30°C 至 +65°C (-22°F 至 +150°F)
储存温度	-40°C 至 +85°C (-40°F 至 +185°F)
湿度	95%, 非冷凝
主模块尺寸 (高x宽x深)	241 mm x 24.4 mm x 242 mm (9.50 in x 0.96 in x 9.52 in)
主模块重量	约 0.82 kg (1.8 lb)
机架空间要求	1个全高前面板槽位 (主模块), 1个全高后面板槽位 (I/O模块)

主要特点和优势

BENTLY NEVADA 3500/92 136180-01 作为Bently Nevada 3500系统的重要通讯枢纽，其独特的功能和优势使其在工业自动化和资产管理中发挥着关键作用。

广泛的通讯能力： BENTLY NEVADA 3500/92 136180-01 最大的特点是其卓越的通讯能力。它同时支持以太网TCP/IP和多种串行通讯协议（RS232/RS422/RS485），这使得3500系统能够灵活地与各种现代和传统的工业控制系统（DCS、PLC、SCADA）进行集成。这种多样化的通讯接口确保了在不同工厂环境下，3500系统的监测数据都能被高效、无缝地共享和利用。

实时数据集成： BENTLY NEVADA 3500/92 136180-01 能够高速、实时地采集3500机架中所有监测模块的详细数据，包括瞬时测量值、模块状态和报警状态。这些数据可以精确地传递到上层控制系统，实现对机械设备状态的实时监控，从而支持操作人员做出快速响应，避免潜在的设备损坏或生产中断。

标准协议支持：该网关模块支持业界广泛采用的Modbus®和Modbus/TCP协议。通过将3500的专有数据格式转换为这些开放标准协议，BENTLY NEVADA 3500/92 136180-01 极大地简化了与非Bently Nevada系统的数据集成，降低了系统间的通讯复杂性，提高了互操作性。

配置灵活的Modbus寄存器： BENTLY NEVADA 3500/92 136180-01 提供了可配置的Modbus寄存器工具。这使得用户可以根据特定的应用需求，自定义和映射3500系统中的数据到Modbus寄存器地址，从而实现更精细化和个性化的数据访问和控制。

与Bently Nevada软件的无缝集成： BENTLY NEVADA 3500/92 136180-01 不仅服务于第三方系统，也支持与Bently Nevada的3500组态软件和System 1®数据采集诊断软件进行以太网通讯。这确保了用户可以通过网络对3500系统进行远程配置、诊断和深入分析，提升了系统管理的便利性和效率。

应用领域

BENTLY NEVADA 3500/92 136180-01 作为Bently Nevada 3500系列系统的通讯网关，其应用领域涵盖所有需要将机械保护和状态监测数据集成到更广泛的工厂自动化和管理系统中的工业场景。

在大型工厂自动化与过程控制中，BENTLY NEVADA 3500/92 136180-01 是实现信息融合的关键。在石油天然气、炼油、化工、电力和制药等行业，大量的关键旋转机械（如汽轮机、压缩机、泵、风机和发电机）的健康数据由3500系统监测。通过 3500/92 136180-01，这些实时的振动、温度、轴位移等参数，以及报警和状态信息，可以高效地传递到DCS (分布式控制系统) 或PLC (可编程逻辑控制器) 中。这使得操作员可以在中央控制室统一监控所有设备的运行状态，执行联锁保护，并根据机械健康状况调整生产过程，从而优化生产效率并提高安全性。

在资产管理和预测性维护系统中，BENTLY NEVADA 3500/92 136180-01 扮演着数据桥梁的角色。它将3500系统监测到的高保真机械健康数据，例如详细的振动波形、频谱分析数据和历史趋势，传输到企业级资产管理软件 (EAM) 或专门的预测性维护平台 (如GE Digital的APM)。这使得维护工程师能够进行深入的故障诊断和趋势分析，预测设备故障，安排计划性维护，而不是进行反应性维修，从而大幅降低非计划停机时间，延长设备寿命，优化维护成本。

此外，在智能工厂和工业物联网 (IIoT) 部署中，BENTLY NEVADA 3500/92 136180-01 能够帮助企业将关键机械的运行数据集成到云端平台或数据湖中，支持大数据分析和机器学习算法的应用。通过对这些数据的深度挖掘，企业可以实现更智能的设备管理、更精准的故障预测，甚至推动运营策略的优化，从而提升整体运营效率和竞争力。

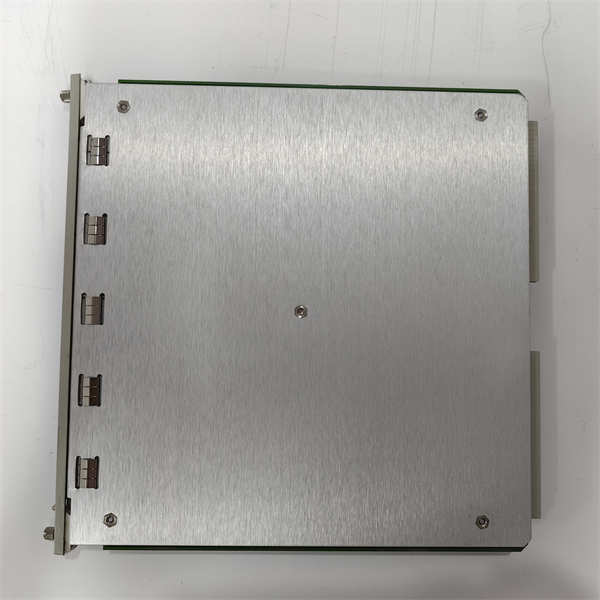

BENTLY NEVADA 3500/92 136180-01

安装与维护

安装前准备：在安装 BENTLY NEVADA 3500/92 136180-01 通讯网关模块之前，务必仔细阅读Bently Nevada 3500系统和模块的详细安装指南。首先，确保3500机架已正确安装并通电。BENTLY NEVADA 3500/92 136180-01 主模块需插入到机架中除电源和TDI模块之外的任一可用槽位。接着，将其配套的I/O模块（如 136188-01 或 136188-02）安装到主模块背后的对应插槽中。通讯电缆（如以太网线或串行电缆）必须严格按照协议规范连接到I/O模块的相应端口。在通电前，必须通过3500 Rack Configuration Software对 BENTLY NEVADA 3500/92 136180-01 进行详细配置，包括IP地址、子网掩码、网关、Modbus寄存器映射以及串行通讯参数等，确保与目标DCS/PLC或SCADA系统之间的通讯设置完全匹配。

维护建议： BENTLY NEVADA 3500/92 136180-01 的日常维护主要包括对模块前面板LED指示灯的观察、通过3500配置软件或System 1进行通讯状态诊断以及定期检查物理连接的完整性。模块的“OK”绿色LED应常亮，表示模块运行正常；“TX/RX”LED在进行数据通讯时会闪烁。如果出现任何异常指示，例如“OK”灯熄灭或“TX/RX”灯无活动，应及时通过软件诊断工具检查通讯链路和模块配置。检查以太网或串行电缆是否有磨损、损坏或连接松动，确保网络设备（交换机、路由器）工作正常。由于 BENTLY NEVADA 3500/92 136180-01 模块支持热插拔，在系统配置为电源冗余的情况下，通常可以在不中断机架中其他模块正常工作的情况下进行更换，这大大简化了维护过程。定期备份模块的配置数据也是一项重要的维护措施。
